Złącze jednopoziomowe wtykowe do lutowania falowego Phoenix Contact MC 1,5/ 2-G-5,08
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Obudowa złącza pin męskiego na PCB
Rodzaj złącza
złącze męskie do wbudowania poziomego
Ilość rzędów
1
Seria złączy
MC
Wymiary siatki
5.08 mm
Karta katalogowa (PDF)
143 Sztuki
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
5
-
2,54 zł
15
7% = 0,18 zł
2,36 zł
25
10% = 0,26 zł
2,28 zł
50
13% = 0,32 zł
2,22 zł
100
15% = 0,38 zł
2,16 zł
200
18% = 0,45 zł
2,09 zł
500
20% = 0,52 zł
2,02 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Min.: 5
Suma (2,54 zł / Sztuka)
12,70 zł
3,12 zł
z VAT (klient indywidualny)
Cena netto
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Złącze jednopoziomowe wtykowe
- Opis: 1 szt.
- Ilość rzędów: 1
- Ilość pinów: 2
Dane techniczne
- Wymiary pina 0,8 x 0,8 mm
- Grupa materiału izolacyjnego: IIIa
- Typ materiału izolacyjnego: PBT.
- Rodzaj produktu
Obudowa złącza pin męskiego na PCB
- Rodzaj złącza
złącze męskie do wbudowania poziomego
- Ilość rzędów
1
- System połączenia wtyków
wire-to-board
- Seria złączy
MC
- Specyfikacje klem zaciskowych
zamykane
- Wymiary siatki
5.08 mm
- Ilość pinów w rzędzie
2
- Ilość pinów
2
- Szerokość produktu
10.75 mm
- Średnica pina
1.2 mm
- Kształt pina
prostokątny
- Natężenie znamionowe
8 A
- Natężenie znamionowe - zaokrąglone
8 A
- Zawartość
1 szt.

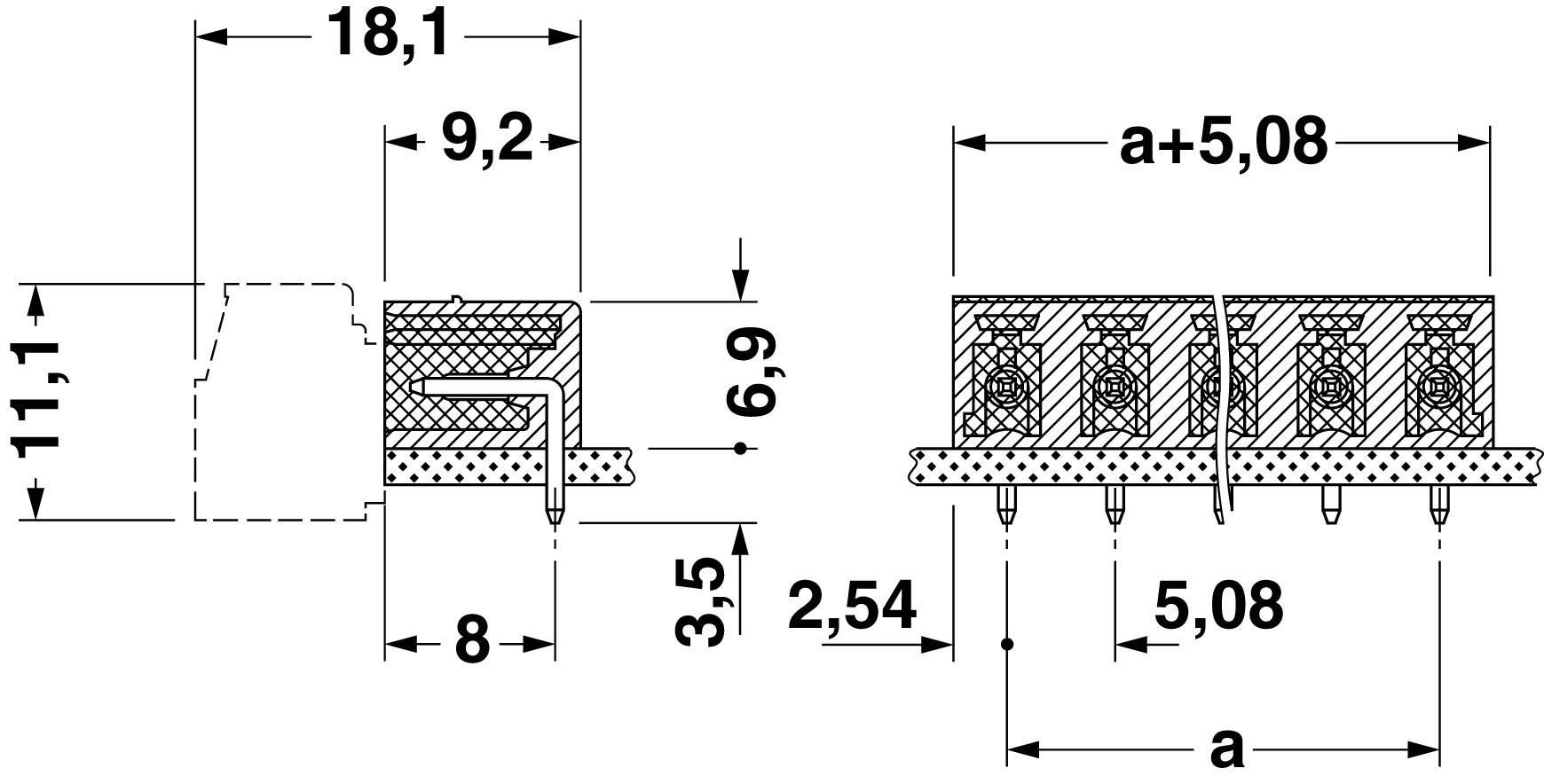

- Wymiary
(D x S x W) 9.20 x 10.75 x 10.16 mm
- Połączenie komponentów
do PCB
- Kierunek operacji
równolegle do PCB
- Materiał obudowy
poliamid
- Numer katalogowy producenta
1836189
- Kolor
zielony
- Produkt przemysłowy
tak
- Materiał styku
miedź elektrolityczna
- Wykończenie strony z PCB
ocynowany
- Wykończenie strony ze wtykami
ocynowany
- Napięcie znamionowe
320 V
- Wysokość produktu
10.16 mm
- Długość produktu
9.20 mm
- Kierunek podłączania
równolegle do PCB
- Model katalogowy producenta
MC 1,5/ 2-G-5,08
- Napięcie znamionowe
250 V
- Natężenie znamionowe
8 A
- Typ
MC 1,5/2-G-5,08
- Stopień zanieczyszczenia
3
- Kategoria przepięciowa
III
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 743538 Złącze jednopoziomowe wtykowe do lutowania falowego Phoenix Contact MC 1,5/ 2-G-5,08
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 743538 Złącze jednopoziomowe wtykowe do lutowania falowego Phoenix Contact MC 1,5/ 2-G-5,08
Opis
Phoenix Contact 1836189 | Jednopoziomowa obudowa MINI COMBICON do procesów lutowania falowego raster 5,08 mm:
Niewielka wysokość serii wtyków MC 1,5, przestronnie zaplanowane miejsce połączenia, listwy styków o zmniejszonej wysokości z kompaktowymi zatrzaskami, możliwość zastosowania indywidualnego kodowania pinów dzięki wymiennym oznaczeniom Kierunek wtykania równolegle do osi.
Niewielka wysokość serii wtyków MC 1,5, przestronnie zaplanowane miejsce połączenia, listwy styków o zmniejszonej wysokości z kompaktowymi zatrzaskami, możliwość zastosowania indywidualnego kodowania pinów dzięki wymiennym oznaczeniom Kierunek wtykania równolegle do osi.
