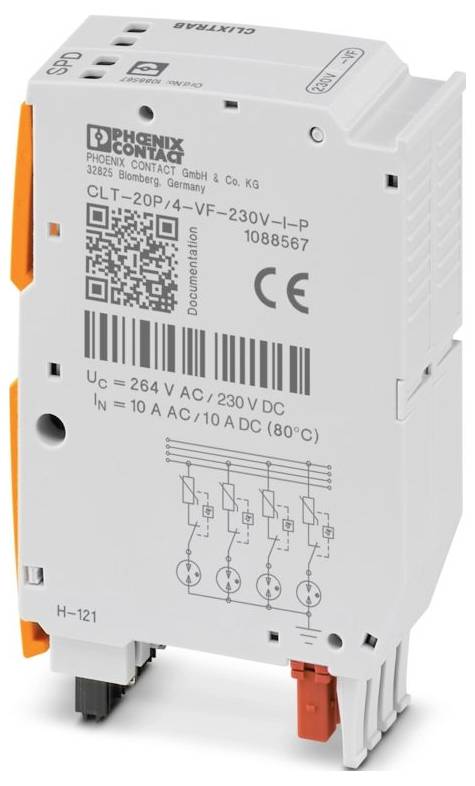

Złącze męskie Phoenix Contact 1088567 1 szt.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pt. 16.10

16 Sztuki

Liczba

Sztuki

Suma (844,72 zł / Sztuka)

844,72 zł

1039,01 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: CLIXTRAB
Klasa testu IEC: C1;C2;C3;D1
Projekt: Wtyczka
Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: wizualny
Napięcie znamionowe UN: 240 V AC
Typ połączenia: wtykowe
Szerokość: 20.6 mm
Wysokość: 53,25 mm
Głębokość: 81,9 mm
Kolor: jasnoszary (RAL 7035)
Klasa palności zgodnie z UL 94: V-0
Materiał obudowy: PA 6.6+GV 20%
Dane mechaniczne: Dane mechaniczne
Otwarta ściana boczna: Nie
Kierunek działania: Linia-Uziemienie
Maksymalne napięcie ciągłe UC: 230 V DC; 264 V AC
Prąd znamionowy: 10 A AC (80 °C / 10 A AC C); 6 A DC (80 °C / 6,3 A DC F); 10 A DC (80 °C / 10 A DC D01 gR)
Prąd roboczy IC przy UC: ≤ 1 µA
Prąd przewodu ochronnego IPE: ≤ 4 µA
Całkowity prąd rozładowania ITotal (8/20) µs: 12 kA
Poziom ochrony Up (przewód-ziemia): ≤ 1,4 kV (C1 - 1,5 kV / 750 A); ≤ 1,4 kV (C2 - 6 kV / 3 kA); ≤ 1,5 kV (C3 - 50 A)
Maksymalny wymagany prąd bezpiecznika: 10 A AC (C); 6,3 A DC (F); 10 A DC (D01 gR)
Wytrzymałość na prąd udarowy (przewód-ziemia): C1 - 1,5 kV / 750 A; C2 - 6 kV / 3 kA; C3 - 50 A; D1 - 500 A
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -40 ° C ... do 80 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
Wysokość: ≤ 2000 m (n.p.m.)
Normy/Przepisy: EN 61643-21
Uwaga: 2001 + A1:2009 + A2:2013
Sposób montażu: na elemencie bazowym
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Materiał izolacyjny: PA 6.6+GV 20%
Dopuszczalna wilgotność (praca): 5% ... 95 %
Wstrząs (operacyjny): 5 g (półsinus / 11 ms / 3x ±X, ±Y, ±Z); 10 g (półsinus / 8 ms / 3x ±X, ±Y, ±Z); 5 g (półsinus / 30 ms / 3x ±X, ±Y, ±Z)
Wibracje (praca): 0,58g (5 ... 150 Hz / 5 godz. / X, Y, Z);1g (5 ... 2000 Hz / 5 godz. / X, Y, Z)
Czas reakcji tA (przewód-ziemia): ≤ 100 ns
Straty wtrąceniowe aE, asymetryczne: typ. 0,3 dB (≤ 60 MHz/150 Ω)
Czas resetu impulsu (przewód-masa): ≤ 30 ms
Częstotliwość odcięcia fg (3 dB), asymetryczna (masa sygnału) w układzie 150 Ω: typowo 60 MHz
Pojemność (przewód-masa sygnałowa): typ. 20 pF

Rodzaj produktu: Złącze męskie

Napięcie znamionowe: 230 V/AC

Specyfikacja: Złącze męskie

: IP20

Numer katalogowy producenta: 1088567

Wymiary: (S x W x G) 20.6 x 53.25 x 81.9 mm

Szerokość produktu: 20.6 mm

Wysokość produktu: 53.25 mm

Głębokość produktu: 81.9 mm

Zawartość: 1 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3563550 Złącze męskie Phoenix Contact 1088567 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563550 Złącze męskie Phoenix Contact 1088567 1 szt.

Opis

Wtyczka z zabezpieczeniem przeciwprzepięciowym podłączana bezpośrednio do 4 bloków zaciskowych, ze zintegrowanym wskaźnikiem stanu na module, do 4-żyłowego obwodu sygnałowego bez potencjału uziemienia o wysokim prądzie znamionowym. Napięcie znamionowe: 230 V AC

Opis tego produktu został przetłumaczony automatycznie.
