Złącze okrągłe Binder 770 NCC, 09-0774-000-08, 175 V, 8-biegunowe, IP67

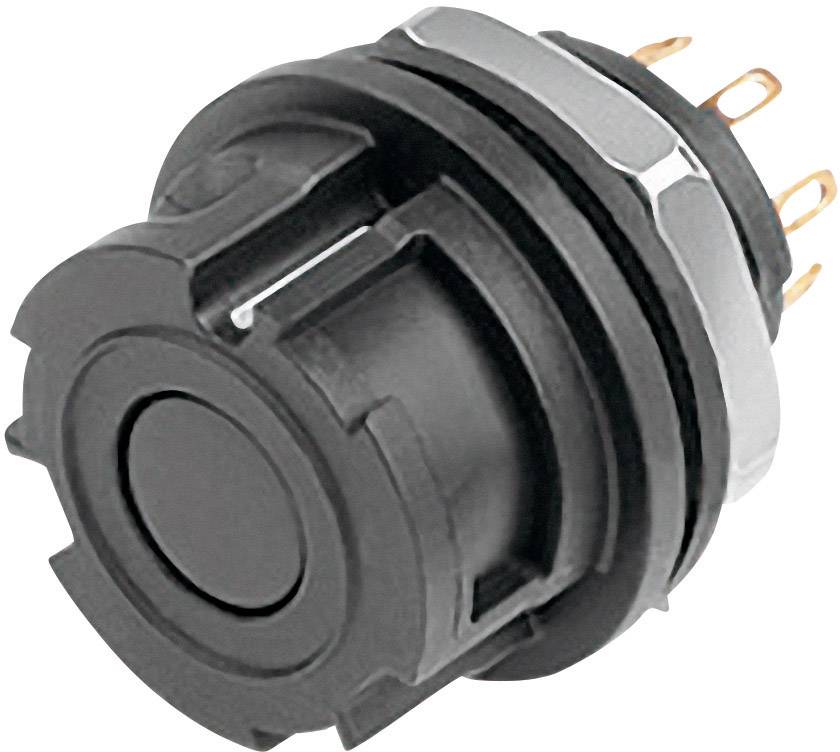

Czarny, okrągły przycisk ciśnieniowy z wieloma metalowymi stykami na tylnej stronie, często stosowany w urządzeniach elektronicznych.

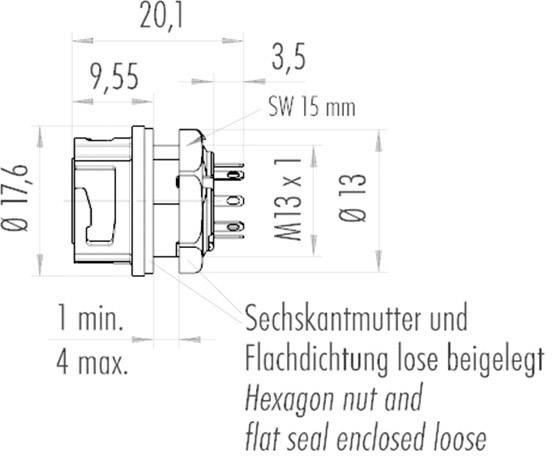

Rysunek techniczny złącza elektrycznego z wymiarami. Tekst: 'Nakrętka sześciokątna i uszczelka płaska dołączone luzem'.

1/2

Rodzaj produktu

Złącze okrągłe

Rodzaj złącza

złącze żeńskie z kołnierzem

Łączna ilość styków

Połączenie komponentów

lutowane

Zawartość

1 szt.

Karta katalogowa (PDF)

Dostawa w wt. 13.10

30 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (67,47 zł / Sztuka)

67,47 zł

82,99 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Model katalogowy producenta: 09-0774-000-08

Rodzaj produktu: Złącze okrągłe

Rodzaj złącza: złącze żeńskie z kołnierzem

Łączna ilość styków: 8

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Maksymalna temperatura: +100 °C

Natężenie znamionowe: 10 A

Minimalna temperatura: -40 °C

Natężenie znamionowe - zaokrąglone: 10 A

Napięcie znamionowe: 250 V

Materiał styku: Au (złoto)

Maksymalna średnica kabla: 4 mm

Minimalna średnica kabla: 3 mm

Kąt połączenia: 180°

Numer katalogowy producenta: 09-0774-000-08

Zakres średnicy kabla: 3 - 4 mm

Ilość styków: 8

Maksymalny przekrój: 0.25 mm²

Zakres przekroju: 0.25 mm² (max)

: IP67

Seria: NCC

Napięcie znamionowe: 175 V

Natężenie znamionowe: 2 A

Ilość styków: 8

Podłączenie: Lutowane

Do pobrania

Karta katalogowa

Karta katalogowa 394293 Złącze okrągłe Binder 770 NCC, 09-0774-000-08, 175 V, 8-biegunowe, IP67

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 394293 Złącze okrągłe Binder 770 NCC, 09-0774-000-08, 175 V, 8-biegunowe, IP67

Opis

Binder 09-0774-000-08 |Nowe złącze męskie jest oferowane w wersji 770 NCC - Not Connected Closed. Jak sama nazwa wskazuje, interfejs jest zamknięty z stanie rozłączonym, bez dodatkowych elementów, takich jak osłona ochronna, spoiwo lub składana pokrywa. Na pierwszy rzut oka nie można rozpoznać, że mamy do czynienia z elektrycznym złączem męskim, ponieważ typowe elementy stykowe części kołnierza są ukryte pod sprężynową pokrywą, umieszczoną wewnątrz złącza męskiego. Pokrywa ta zamyka obszar styków i chroni go przed przenikaniem wody, brudu i ciał obcych. Kolejną istotną kwestią są styki, które dzięki
zamyknięciu są zabezpieczone przed dotykaniem i tym samym chronione przed manipulacją. Dzięki nowemu systemowi zamykania seria 770 NCC zapewnia w miejscach, gdzie wymagane są wodoodporne złącza męskie, znacznie większy potencjał niż dotychczasowe systemy, i to bez dodatkowych kosztów na zakup elementów i prac montażowych. Zakres zastosowania jest różnorodny i uniwersalny, jednak ze względu na dobrą szczelność zaleca się zastosowanie przede wszystkim w technice medycznej oraz techniki pomiarowej.
