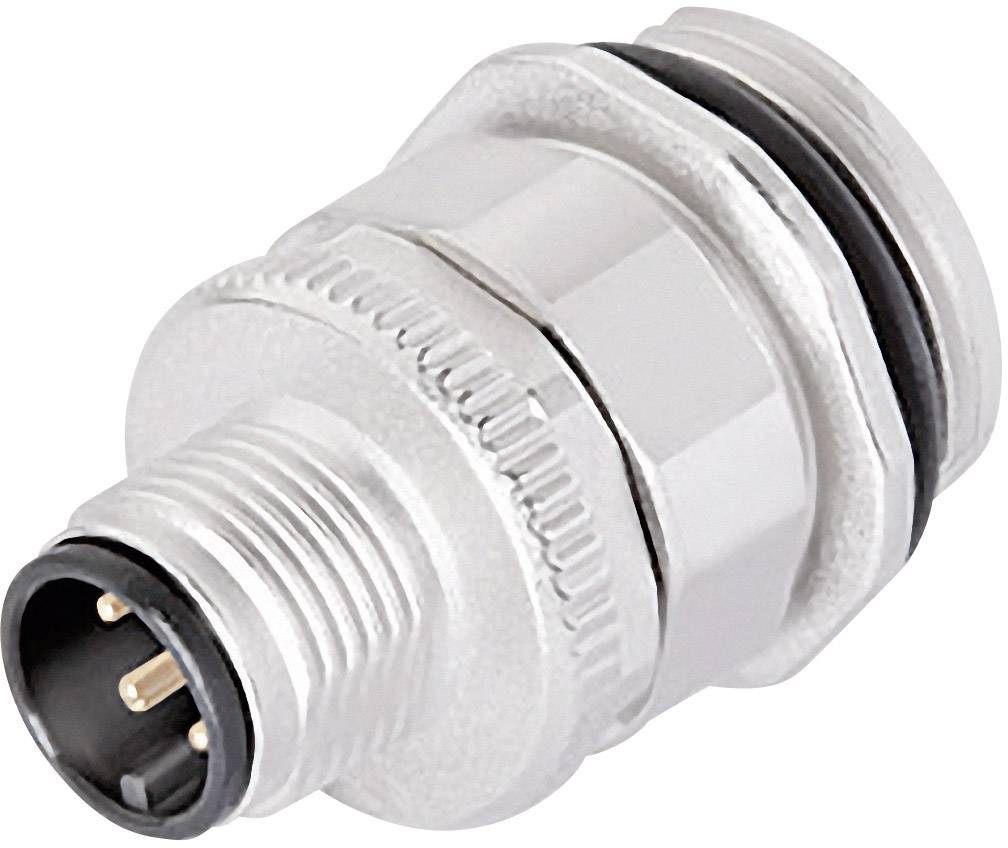

Złącze okrągłe męskie Binder seria 713 99-0433-500-05, 5 pin, M12, zacisk śrubowy

Srebrny, cylindryczny łącznik wtykowy z wtykiem męskim i wieloma stykami, przeznaczony do zastosowań przemysłowych.

Zdjęcie poglądowe

Rodzaj produktu

Złącze okrągłe

Rodzaj złącza

złącze męskie do wbudowania

Łączna ilość styków

Połączenie komponentów

terminal śrubowy

Zawartość

1 szt.

Karta katalogowa (PDF)

Szybka dostawa w pt. 2.10

13 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (66,25 zł / Sztuka)

66,25 zł

81,49 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Model katalogowy producenta: 99-0433-500-05

Rodzaj produktu: Złącze okrągłe

Rodzaj złącza: złącze męskie do wbudowania

Łączna ilość styków: 5

Połączenie komponentów: terminal śrubowy

Zawartość: 1 szt.

Maksymalna temperatura: +125 °C

Natężenie znamionowe: 6 A

Minimalna temperatura: -40 °C

Natężenie znamionowe - zaokrąglone: 6 A

Napięcie znamionowe: 100 V

Materiał styku: Au (złoto)

Kąt połączenia: 180°

Numer katalogowy producenta: 99-0433-500-05

Ilość styków: 5

Maksymalny przekrój: 1.5 mm²

Zakres przekroju: 1.5 mm² (max)

: IP67

Seria: 713

Specyfikacja: Złącze kołnierzowe męskie

Napięcie znamionowe: 250 V

Natężenie znamionowe: 8 A

Przekrój: 1.5 mm²

Ilość styków: 5

Podłączenie: Śruba

Wielkość: M12

Do pobrania

Karta katalogowa

Karta katalogowa 567074 Złącze okrągłe męskie Binder seria 713 99-0433-500-05, 5 pin, M12, zacisk śrubowy

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 567074 Złącze okrągłe męskie Binder seria 713 99-0433-500-05, 5 pin, M12, zacisk śrubowy

Opis

Binder 99-0433-500-05 |Przy wielu różnych zastosowaniach montaż przyłączeniowego złącza męskiego odbywa się dopiero po okablowaniu elektrycznym. Oznacza to, że kable lub skrętki są już połączone w urządzeniu i wystają przez panel przedni. Adapter złącza męskiego jest przymocowywany za pomocą nakrętki do obudowy urządzenia lub przykręcany do gwintu M20 x 1,5. Następnie należy zacisnąć końcówki kablowe w stykach do zaciskania złącza oraz połączyć wkładkę złącza męskiego z adapterem. 4- i 5-stykową głowicę złącza męskiego można zamontować w pozycji 4 x 90°. Dzięki temu możliwe jest ustalenie kierunku wyprowadzenia kabla ze złącza męskiego. Również podczas podłączania innych kabli lub skrętek, styki do zaciskania śrubowe umożliwiają łatwe konfekcjonowanie w polu. Duży przekrój 1,5 mm² umożliwia przesyłanie prądów do 8 A w przypadku wariantów 4- i 5-stykowych. Dzięki temu złącza kołnierzowe męskie mają zastosowanie również w wersjach Power z kodowaniem A.
