Złącze okrągłe żeńskie Binder seria 713 99-0432-500-04, 4 pin, M12, zacisk śrubowy

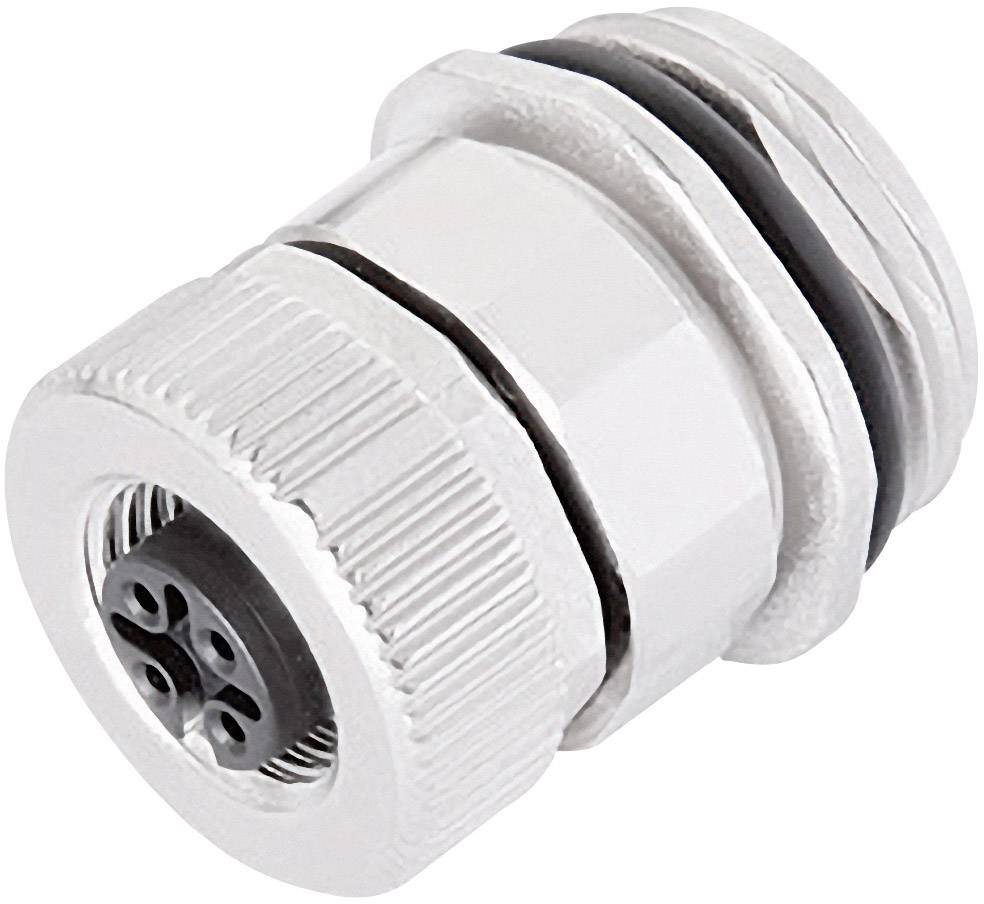

Metalowy element złączny do kabli z gwintem i uszczelką, przeznaczony do ochrony i mocowania przewodów w instalacjach elektrycznych.

Schemat obwodu elektrycznego z pięcioma komponentami, oznaczonymi jako SM 188, SM 178, CX 1, SL 188x oraz 90 22xx. Wymiary: 24 x 24.

1/2

Rodzaj produktu

Złącze okrągłe

Rodzaj złącza

złącze żeńskie do wbudowania

Łączna ilość styków

Połączenie komponentów

terminal śrubowy

Zawartość

1 szt.

Karta katalogowa (PDF)

Dostawa w czw. 24.09

25 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (67,07 zł / Sztuka)

67,07 zł

82,50 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Model katalogowy producenta: 99-0432-500-04

Rodzaj produktu: Złącze okrągłe

Rodzaj złącza: złącze żeńskie do wbudowania

Łączna ilość styków: 4

Połączenie komponentów: terminal śrubowy

Zawartość: 1 szt.

Maksymalna temperatura: +125 °C

Natężenie znamionowe: 6 A

Minimalna temperatura: -40 °C

Natężenie znamionowe - zaokrąglone: 6 A

Napięcie znamionowe: 100 V

Materiał styku: Au (złoto)

Kąt połączenia: 180°

Numer katalogowy producenta: 99-0432-500-04

Ilość styków: 4

Maksymalny przekrój: 1.5 mm²

Zakres przekroju: 1.5 mm² (max)

: IP67

Seria: 713

Specyfikacja: Gniazdo kołnierzowe

Napięcie znamionowe: 250 V

Natężenie znamionowe: 8 A

Przekrój: 1.5 mm²

Ilość styków: 4

Podłączenie: Śruba

Wielkość: M12

Do pobrania

Karta katalogowa

Karta katalogowa 567131 Złącze okrągłe żeńskie Binder seria 713 99-0432-500-04, 4 pin, M12, zacisk śrubowy

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 567131 Złącze okrągłe żeńskie Binder seria 713 99-0432-500-04, 4 pin, M12, zacisk śrubowy

Opis

Binder 99-0432-500-04 |Przy wielu różnych zastosowaniach montaż przyłączeniowego złącza męskiego odbywa się dopiero po okablowaniu elektrycznym. Oznacza to, że kable lub skrętki są już połączone w urządzeniu i wystają przez panel przedni. Adapter złącza męskiego jest przymocowywany za pomocą nakrętki do obudowy urządzenia lub przykręcany do gwintu M20 x 1,5. Następnie należy zacisnąć końcówki kablowe w stykach do zaciskania złącza oraz połączyć wkładkę złącza męskiego z adapterem. 4- i 5-stykową głowicę złącza męskiego można zamontować w pozycji 4 x 90°. Dzięki temu możliwe jest ustalenie kierunku wyprowadzenia kabla ze złącza męskiego. Również podczas podłączania innych kabli lub skrętek, styki do zaciskania śrubowe umożliwiają łatwe konfekcjonowanie w polu. Duży przekrój 1,5 mm² umożliwia przesyłanie prądów do 8 A w przypadku wariantów 4- i 5-stykowych. Dzięki temu złącza kołnierzowe męskie mają zastosowanie również w wersjach Power z kodowaniem A.
