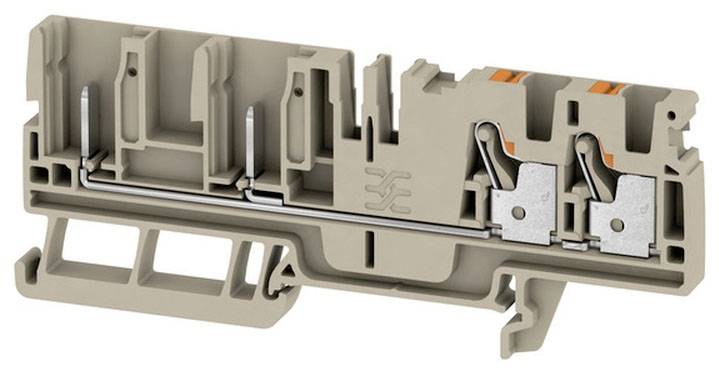

Złączka szynowa przelotowa Weidmüller 2540090000 zacisk push-in, złącze wtykowe 50 szt.
EAN:
Numer producenta
Numer produktu
Opakowanie
sztuka
Rodzaj produktu
Złączka szynowa przelotowa
Połączenie komponentów
zacisk push-in
złącze wtykowe
Maksymalny przekrój przewodu elastycznego
4 mm²
Maksymalny przekrój przewodu sztywnego
4 mm²
Liczba (Rozmiar opakowania 50 szt.)
Suma (5,35 zł / Sztuka)
291,87 zł
-8 %
267,48 zł
329,00 zł
z VAT (klient indywidualny)
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Temperatura przechowywania: +10 °C - +40 °C
- temperatura pracy ciągłej: -60 °C - +130 °C
- przekrój znamionowy: 4 m²
- prądu przy maks. Przewodzie: 32 a
- opór przejściowy: 1 mΩ
- strata mocy: 1.02 w
- napięcie znamionowe: 8 kV
- kierunek łączenia: Góra
- liczba przyłączy: 2
- zakres zacisku, maks. 4 m²
- , min.: 0.14 m²
- wymiar ostrza: 3.5 mm x 0.6 mm
- trzpień mocujący wg 60 947-1:
- Przekrój przewodu A4, wielożyłowy, maks.: 4 mm mm2
- przekrój przewodu, wielożyłowy, min.: 0.5 mm
- Płytka końcowa: Wymagana
- liczba potencjałów: 1
- liczba potencjałów na piętro: 1
- piętra wewnętrzne: Nie
- złącze PE: Nie
- szyna nośna: Funkcja TS 35
- N: Funkcja PE
- : Nie
- PFEP:
- Nie: Materiał: Nie:
- Montaż Wemid: TS 35
- otwarte boki: prawa
- głębokość, w zestawie szyna nośna: 40.5 mm
- Kategoria przepięcia: III
- końcówka kablowa podwójna, maks.: 1.5 mm2
- podwójna końcówka kablowa, min.: 0.5 mm²
- : Rodzaj mocowania
- : Zatrzask do montażu: Szyna nośna z zatrzaskiem: Nie
- zatrzaskuje: Nie
- Opakowanie
sztuka
- Rodzaj produktu
Złączka szynowa przelotowa
- Specyfikacje klem zaciskowych
z blokadą Push-in
- Połączenie komponentów
zacisk push-in
złącze wtykowe
- Minimalny przekrój przewodu elastycznego
0.5 mm²
- Maksymalny przekrój przewodu elastycznego
4 mm²
- Minimalny przekrój przewodu sztywnego
0.5 mm²
- Maksymalny przekrój przewodu sztywnego
4 mm²
- Minimalna średnica przewodu (system AWG)
26
- Maksymalna średnica przewodu (system AWG)
12
- Szerokość klemy
6.1 mm
- Ilość rzędów
1
- Ilość pinów w rzędzie
4
- Ilość styków
4
- Kolor
beżowy
- Natężenie znamionowe
32 A
- Natężenie znamionowe - zaokrąglone
32 A
- Napięcie znamionowe
800 V
- Maksymalna długość ściągania izolacji
12 mm
- Numer katalogowy producenta
2540090000
- Zawartość
50 szt.
- Model katalogowy producenta
APGTB 4 FT 4C/2
- Wymiary
(D x S x W) 39.5 x 6.1 x 98 mm
- Szerokość produktu
6.1 mm
- Wysokość produktu
98 mm
- Długość produktu
39.5 mm
- Napięcie znamionowe udarowe
8 kV
- Waga
15.043 g
- Klasa reakcji na ogień
V0
- Kolor
pomarańczowy
- Materiał izolacyjny
termoplast
- UKCA
nie dotyczy
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2243922 Złączka szynowa przelotowa Weidmüller 2540090000 zacisk push-in, złącze wtykowe 50 szt.
