- Rodzaj produktu
- Ogniwo Peltiera58Sterownik ogniwa peltiera2Wyświetlacz sterownika Peltier'a1
- Cena
- Marka
- QuickCool49TRU COMPONENTS12
- Maksymalne natężenie/napięcie
- 1.2 A21.8 A12.1 A12.5 A12.8 A43 A23.5 A23.7 A43.9 A54 A24.1 A24.2 A14.3 A14.4 A15 A16 A46.4 A16.5 A78 A18.5 A88.7 A312 A115 A320 A1
- Napięcie znamionowe
- 1.9 V42.1 V23.5 V23.6 V13.8 V13.9 V14.2 V16.8 V17.6 V38 V28.1 V38.6 V311.2 V112 V112 V/DC114.3 V214.4 V514.5 V214.5 V/DC114.6 V115 V115.4 V/DC815.5 V516 V119.5 V124 V124 V/DC127.4 V129.5 V354.8 V1
- Maksymalna moc grzewcza
- 1.5 W11.6 W13.20 W13.91 W14 W14.7 W14.9 W15.82 W18.5 W19.5 W29.77 W113.3 W116.7 W117.1 W117.6 W117.8 W118.1 W119.3 W120.2 W121.4 W123.8 W125.7 W126 W229.6 W130.9 W133.4 W234.5 W235 W135.1 W135.3 W140 W140.7 W144.7 W151.4 W153 W155.2 W556.5 W164 W165 W171.3 W272 W295 W1106 W1110 W1140 W1180 W1270 W1
- Maksymalna różnica temperatur
- Certyfikaty
Ogniwa Peltiera
61 Wyniki wyszukiwaniaSzczegóły | Cena | Dostępność | Napięcie znamionowe | Maksymalne natężenie/napięcie | Maksymalna różnica temperatur | Maksymalna moc grzewcza | Certyfikaty | |
|---|---|---|---|---|---|---|---|---|
Nr zamówienia:2369309 EAN:2050006639641 Nr częściQC-PC-PID-01 brutto 5 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 12 V/DC, 24 V/DC | 8 A | - | - | - | |||
Nr zamówienia:2237000 EAN:2050006481578 Nr częściQC-241-1.0-3.0AS brutto 12 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 27.4 V | 3.5 A | 71 K | 56.5 W | - | |||
Nr zamówienia:2236998 EAN:2050006481554 Nr częściQC-127-1.4-8.5AS brutto 14 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 14.3 V | 8.5 A | 70 K | 71.3 W | - | |||
Nr zamówienia:189112 EAN:2050001023889 Nr częściTEC4-97-49-17-7-05 brutto 3 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 11.2 V | 4.4 A | 112 K | 4 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:189115 EAN:2050001023896 Nr częściTEC1-12706 brutto 27 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 15 V | 6.4 A | 60 °C | 65 W | - | |||

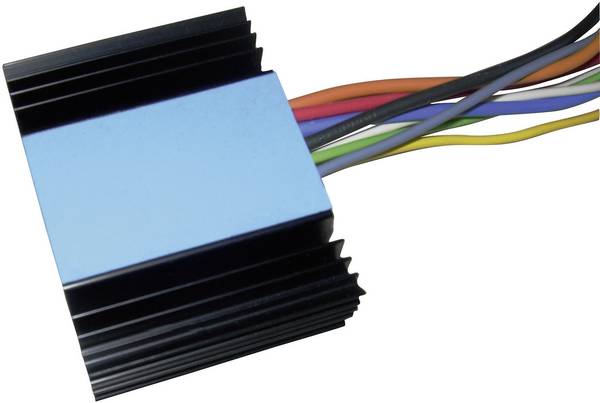

 Zdjęcie poglądowe Nr zamówienia:3061914 EAN:2050009908041 Nr częściQC-PC-CO-CH1 brutto Dostawa w śr. 18.11 | 12 V, 24 V | 20 A | - | - | RoHS | |||

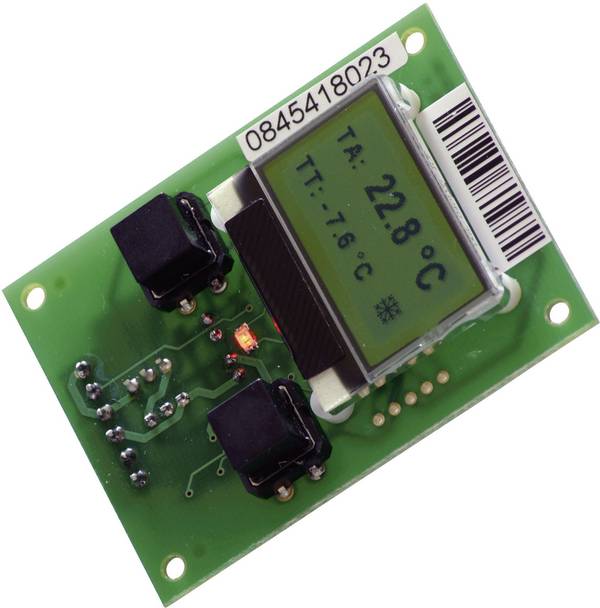

 Zdjęcie poglądowe Nr zamówienia:3061915 EAN:2050009908058 Nr częściQC-PC-D-CH1 brutto 3 Sztuk w magazynie Szybka dostawa w pt. 13.11 | - | - | - | - | RoHS | |||
 Zdjęcie poglądowe Nr zamówienia:3219638 EAN:2050010680332 Nr częściQC-450-0.8-3.0VM brutto 6 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 54.8 V | 3 A | 70 K | 95 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219630 EAN:2050010680257 Nr częściQC-241-1.6-15.0VM brutto 43 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 29.5 V | 15 A | 68 K | 270 W | - | |||
Nr zamówienia:189108 EAN:2050001023865 Nr częściTEC2-127-63-04 brutto 9 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 14.6 V | 4.2 A | 88 K | 26 W | - | |||
Nr zamówienia:2236989 EAN:2050006479469 Nr częściQC-63-1.0-3.9AS brutto Dostawa w śr. 18.11 | 6.8 V | 4 A | 71 K | 17.6 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219644 EAN:2050010680394 Nr częściQC-71-1.4-3.7VM brutto Dostępne wkrótce | 8.6 V | 3.7 A | 73 K | 19.3 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219620 EAN:2050010680158 Nr częściQC-127-1.4-6.0VMS brutto 7 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 15.5 V | 6 A | 72 K | 53 W | - | |||
Nr zamówienia:2236995 EAN:2050006481523 Nr częściQC-71-1.4-8.5AS brutto 3 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 8 V | 8.7 A | 71 K | 40.7 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219626 EAN:2050010680219 Nr częściQC-17-1.4-8.5VMS 77,99 zł brutto 13 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 2.1 V | 8.5 A | 71 K | 9.5 W | - | |||
Nr zamówienia:2236981 EAN:2050006479384 Nr częściQC-127-1.4-6.0AS brutto 47 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 14.4 V | 6.5 A | 71 K | 55.2 W | - | |||
Nr zamówienia:2237002 EAN:2050006481592 Nr częściQC-17-1.4-8.5AS 52,49 zł brutto 2 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 1.9 V | 8.7 A | 71 K | 9.77 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219617 EAN:2050010680127 Nr części2QC-127-63-6.5VMS 339,00 zł brutto 1 Sztuki w magazynie Szybka dostawa w pt. 13.11 | 16 V | 6.5 A | 82 K | 35 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:189192 EAN:2050000768958 Nr częściQC-35-1.4-3.7M 68,99 zł brutto 5 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 4.2 V | 3.7 A | 71 K | 9.5 W | RoHS | |||
 Zdjęcie poglądowe Nr zamówienia:1565767 EAN:4016139219417 Nr części1389165 brutto 388 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 15.4 V/DC | 3.9 A | 67 °C | 33.4 W | - | |||
Nr zamówienia:2237010 EAN:2050006481677 Nr częściQC-31-1.4-8.5AS brutto Dostawa w śr. 18.11 | 3.5 V | 8.7 A | 71 K | 17.8 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219622 EAN:2050010680172 Nr częściQC-127-2.0-15.0VM brutto Dostępne wkrótce | 15.5 V | 15 A | 71 K | 110 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:2236979 EAN:2050006479360 Nr częściQC-127-1.4-8.5A brutto 12 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 14.3 V | 8.5 A | 70 K | 71.3 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:1564743 EAN:4016139209203 Nr części1389163 brutto 386 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 15.4 V/DC | 2.5 A | 67 °C | 21.4 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:1569030 EAN:4016139252049 Nr części1389166 brutto 560 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 15.4 V/DC | 4 A | 67 °C | 33.4 W | - | |||
Nr zamówienia:2236975 EAN:2050006479322 Nr częściQC-127-1.4-6.0A brutto 5 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 14.4 V | 6.5 A | 71 K | 55.2 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219623 EAN:2050010680189 Nr częściQC-161-1.6-15.0VM brutto 10 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 19.5 V | 15 A | 69 K | 180 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219646 EAN:2050010680417 Nr częściQC-71-1.4-8.5VM brutto 8 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 8.6 V | 8.5 A | 71 K | 40 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219641 EAN:2050010680363 Nr częściQC-63-1.4-6.0VM brutto 1 Sztuki w magazynie Szybka dostawa w pt. 13.11 | 7.6 V | 6 A | 72 K | 26 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:1565768 EAN:4016139219424 Nr części1389167 brutto 1428 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 15.4 V/DC | 8.5 A | 67 °C | 72 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219637 EAN:2050010680325 Nr częściQC-35-1.4-8.5VM brutto 1 Sztuki w magazynie Szybka dostawa w pt. 13.11 | 14.4 V | 6.5 A | 71 K | 55.2 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:2236991 EAN:2050006479483 Nr częściQC-71-1.0-3.0AS brutto 7 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 8.1 V | 3.5 A | 72 K | 16.7 W | - | |||
Nr zamówienia:2236980 EAN:2050006479377 Nr częściQC-127-1.4-3.7A brutto 12 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 14.5 V | 4.1 A | 72 K | 35.1 W | - | |||
Nr zamówienia:2237012 EAN:2050006481691 Nr częściQC-32-0.6-1.5AS brutto 2 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 3.6 V | 1.8 A | 73 K | 3.91 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:1569029 EAN:4016139252032 Nr części1569029 brutto 1507 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 15.4 V/DC | 3 A | 67 °C | 25.7 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:1572741 EAN:4016139282428 Nr części1389160 brutto 428 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 15.4 V/DC | 6 A | 67 °C | 51.4 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:1569028 EAN:4016139252025 Nr części1569028 brutto 191 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 15.4 V/DC | 2.1 A | 67 °C | 18.1 W | - | |||
Nr zamówienia:2237007 EAN:2050006481646 Nr częściQC-17-1.4-3.7AS brutto Obecnie niedostępne | 1.9 V | 4.1 A | 72 K | 4.7 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:2237003 EAN:2050006481608 Nr częściQC-127-1.0-2.5AS brutto 2 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 14.5 V | 2.8 A | 72 K | 23.8 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219618 EAN:2050010680134 Nr częściQC-127-1.0-3.9VM brutto Dostępne wkrótce | 15.5 V | 3.9 A | 71 K | 34.5 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219627 EAN:2050010680226 Nr częściQC-18-0.6-1.2V brutto 2 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 2.1 V | 1.2 A | 72 K | 1.5 W | - | |||

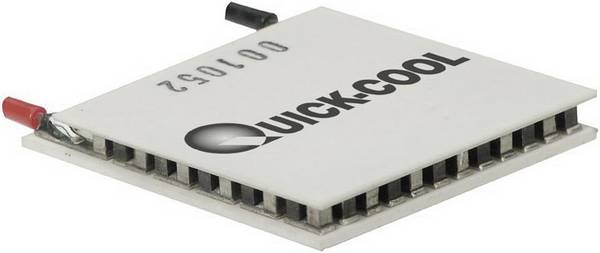

 Zdjęcie poglądowe Nr zamówienia:3219621 EAN:2050010680165 Nr częściQC-127-1.4-8.5VMD brutto 14 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 15.5 V | 8.5 A | 71 K | 72 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219619 EAN:2050010680141 Nr częściQC-127-1.4-3.7VMS brutto 17 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 15.5 V | 3.7 A | 73 K | 34.5 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:1572742 EAN:4016139282435 Nr części1389170 brutto 221 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 14.5 V/DC | 12 A | 68 °C | 106 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:2236976 EAN:2050006479339 Nr częściQC-31-1.0-2.5AS brutto 7 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 3.5 V | 2.8 A | 72 K | 5.82 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219629 EAN:2050010680240 Nr częściQC-241-1.4-8.5VM brutto 9 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 29.5 V | 8.5 A | 71 K | 140 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219642 EAN:2050010680370 Nr częściQC-63-1.4-8.5VM brutto Dostępne wkrótce | 7.6 V | 8.5 A | 71 K | 35.3 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219639 EAN:2050010680349 Nr częściQC-63-1.0-3.9VM brutto Dostępne wkrótce | 7.6 V | 3.9 A | 71 K | 17.1 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219625 EAN:2050010680202 Nr częściQC-17-1.0-3.9VM brutto Dostępne wkrótce | 1.9 V | 3.9 A | 71 K | 4.9 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219640 EAN:2050010680356 Nr częściQC-63-1.4-3.7VM brutto 6 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 14.4 V | 6.5 A | 71 K | 55.2 W | - | |||
Nr zamówienia:2237016 EAN:2050006481738 Nr częściQC-71-1.4-6.0AS brutto Obecnie niedostępne | 8.1 V | 6.5 A | 71 K | 30.9 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219647 EAN:2050010680424 Nr częściQC-71-1.4-9.0VM brutto 10 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 14.4 V | 6.5 A | 71 K | 55.2 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219643 EAN:2050010680387 Nr częściQC-71-1.0-3.0VM brutto Dostępne wkrótce | - | - | - | - | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219631 EAN:2050010680264 Nr częściQC-31-1.4-3.7VM 87,49 zł brutto Dostępne wkrótce | 3.8 V | 3.7 A | 73 K | 8.5 W | - | |||
Nr zamówienia:2236977 EAN:2050006479346 Nr częściQC-17-1.0-2.5AS brutto 6 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 1.9 V | 2.8 A | 72 K | 3.20 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219628 EAN:2050010680233 Nr częściQC-241-1.0-3.9VM brutto 10 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 29.5 V | 3.9 A | 71 K | 64 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:2236993 EAN:2050006481509 Nr częściQC-71-1.0-3.9AS brutto 6 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 8 V | 4.3 A | 71 K | 20.2 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:1571721 EAN:4016139272269 Nr części1571721 brutto Dostępne wkrótce | 15.4 V/DC | 5 A | 67 °C | 44.7 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219645 EAN:2050010680400 Nr częściQC-71-1.4-6.0VM brutto 3 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 8.6 V | 6 A | 72 K | 29.6 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:2236992 EAN:2050006479490 Nr częściQC-71-1.0-2.5AS brutto 3 Sztuk w magazynie Szybka dostawa w pt. 13.11 | 8.1 V | 2.8 A | 72 K | 13.3 W | - | |||
 Zdjęcie poglądowe Nr zamówienia:3219634 EAN:2050010680295 Nr częściQC-32-0.6-1.2V brutto Obecnie niedostępne | 3.9 V | 1.2 A | 71 K | 1.6 W | - | |||
Chociaż nie można ich porównywać z konwencjonalnymi lodówkami czy nawet zamrażarkami, elementy Peltiera mogą być wykorzystywane do chłodzenia - choć tylko na małą skalę. Najważniejszą rzeczą jest to, że działają one całkowicie bez ruchomych części i nie wymagają żadnego czynnika chłodniczego. Do działania często wystarcza napięcie zaledwie kilku woltów prądu stałego. Przeczytaj nasz poradnik, aby dowiedzieć się, jak działają elementy Peltiera i do jakich zastosowań są predestynowane.
Elementy Peltiera - często określane również jako komponenty Peltiera - to konwertery termoelektryczne. Składają się one z dwóch półprzewodników stykających się ze sobą i mają gorącą i zimną stronę. Ich działanie opiera się na efekcie Peltiera: bezpośredniej konwersji prądu stałego na różnicę temperatur. Głównym zastosowaniem jest chłodzenie. Jednak elementy Peltiera mogą być również wykorzystywane do ogrzewania lub kontroli temperatury. W każdym przypadku wymagają napięcia stałego o wartości od 2 do 55 woltów. W idealnych warunkach i przy użyciu radiatorów można osiągnąć różnice temperatur przekraczające 100 kelwinów.
Fizyczne zasady, na których opierają się nowoczesne chłodnice termoelektryczne, sięgają początku XIX wieku. Jednak komercyjne moduły nie były dostępne aż do wczesnych lat 60-tych..
Pierwszego ważnego odkrycia związanego z termoelektrycznością dokonano w 1821 roku, kiedy to niemiecki naukowiec Thomas Seebeck odkrył, że prąd elektryczny płynie w sposób ciągły w zamkniętym obwodzie wykonanym z dwóch różnych metali, pod warunkiem, że punkty, w których łączą się metale, są utrzymywane w dwóch różnych temperaturach. Seebeck nie rozumiał jednak naukowych podstaw swojego odkrycia i błędnie założył, że płynące ciepło ma taki sam efekt jak przepływający prąd elektryczny..
W 1834 roku francuski zegarmistrz i fizyk pracujący w niepełnym wymiarze godzin, Jean Peltier, odkrył przeciwne zjawisko podczas badania efektu Seebecka: gdy prąd elektryczny płynie w zamkniętym obwodzie, ciepło jest pochłaniane po jednej stronie nierównego metalowego połączenia i uwalniane po drugiej. Dwadzieścia lat później William Thomson - opublikował kompleksowe wyjaśnienie tych dwóch efektów i opisał ich wzajemne powiązania. W tamtym czasie zjawiska te były jednak nadal uważane za zwykłe ciekawostki laboratoryjne i nie miały praktycznego zastosowania.
W latach trzydziestych XX wieku rosyjscy naukowcy zaczęli badać niektóre z wcześniejszych odkryć termoelektrycznych, aby zaprojektować generatory prądu do użytku w odległych lokalizacjach w całym kraju. To rosyjskie zainteresowanie termoelektryką ostatecznie przyciągnęło uwagę reszty świata i zainspirowało rozwój praktycznych modułów termoelektrycznych. Dzisiejsze chłodnice termoelektryczne wykorzystują technologię półprzewodnikową, z domieszkowanym materiałem półprzewodnikowym zastępującym różne metale używane we wczesnych eksperymentach termoelektrycznych.
Efekty Seebecka, Peltiera i Thomsona, wraz z szeregiem innych zjawisk, stanowią podstawę funkcjonowania modułów termoelektrycznych.
Nowoczesne elementy Peltiera (rysunki 1 i 2) składają się ze styków między miedzią a półprzewodzącym stopem tellurytu bizmutu (Bi2Te3) lub germanu krzemu (SiGe). Materiał ten ma postać małych sześcianów zwanych „kostkami”, które połączone są ze sobą za pomocą miedzianych mostków. Całość przymocowana jest do ceramicznego podłoża z tlenku aluminium. Górna strona jest również pokryta płytką ceramiczną. Różne domieszkowanie N lub P pozwala na szeregowe połączenie dużej liczby takich elementów, dzięki czemu po obu stronach układu znajduje się wiele punktów styku, które chłodzą się lub nagrzewają, gdy przepływa przez nie prąd. Żyły do podłączenia prądu są wyprowadzone po bokach. „Kostki” z domieszką N i P są naprzemiennie połączone miedzianymi mostkami.
Podstawowa struktura nowoczesnych elementów Peltiera. Nośniki ładunku są przenoszone na wyższy (dolny) lub niższy poziom energii (górny) w punktach styku i dlatego absorbują ciepło na dole i uwalniają je ponownie na górze.
1) Strona zimna | 2) Płytka ceramiczna | 3) Półprzewodnik N | 4) Półprzewodnik P | 5) Strona gorąca | 6) Mostki miedziane
Elementy Peltiera działają jak półprzewodnikowa pompa ciepła. Chłodzenie występuje, gdy prąd przepływa przez jedną lub więcej par elementów typu n do typu p.
Na zimnym złączu następuje spadek temperatury, co prowadzi do absorpcji ciepła z otoczenia. Ciepło jest przewodzone wzdłuż elementów poprzez transport elektronów i uwalniane po przeciwnej, gorącej stronie, gdy elektrony zmieniają stan z wysokoenergetycznego na niskoenergetyczny.
Chłodnice termoelektryczne oferują szereg korzyści, gdy konwencjonalne metody chłodzenia są nieodpowiednie. Urządzenia te są również bardziej przyjazne dla środowiska niż tradycyjne systemy chłodzenia, ponieważ nie wymagają sprężarki zasilanej elektrycznie ani ciekłego medium do transportu ciepła. Niektóre zalety chłodzenia termoelektrycznego w urządzeniach elektronicznych obejmują:
-
Brak ruchomych części
-
Brak czynników chłodniczych i emisji
-
Niskie wymagania w zakresie konserwacji
-
Długa żywotność
-
Kontrolowana temperatura
-
Kompatybilność z ekstremalnymi środowiskami lub odległymi lokalizacjami
-
Możliwe chłodzenie znacznie poniżej temperatury otoczenia
-
Wydajność niezależna od kierunku
Pomimo niskiej wydajności i niewielkiej mocy w porównaniu do konwencjonalnych urządzeń chłodzących, moduły Peltiera mogą być wykorzystywane w szerokim zakresie zastosowań. Można je znaleźć zwłaszcza w przenośnych urządzeniach chłodzących, w małych generatorach prądu, jako chłodziarki procesora w połączeniu z pastą termiczną do komputerów PC i laptopów, do podgrzewania lub chłodzenia wody pitnej oraz w osuszaczach powietrza.
Ich szybka reakcja, wysoka stabilność temperaturowa i duża elastyczność w zakresie kontroli temperatury sprawiają, że są one również idealne do ochrony krytycznych komponentów, takich jak układy scalone, diody laserowe lub czujniki.
Jak można sterować elementami Peltiera?
Kompletny termoelektryczny system chłodzenia składa się z elementu Peltiera z radiatorem, czujników temperatury do monitorowania strony gorącej i zimnej oraz jednostki sterującej. Ten ostatni steruje przepływem prądu lub napięciem w celu uzyskania wymaganej różnicy temperatur.
Jednostka sterująca i element Peltiera muszą być tak dobrane, aby ciepło chłodzonego komponentu mogło zostać rozproszone w połączeniu z efektem Joule'a dostarczanego prądu bez przekraczania maksymalnej pojemności cieplnej lub maksymalnej różnicy temperatur określonej w arkuszu danych elementu Peltiera. Należy również wziąć pod uwagę maksymalną różnicę temperatur i prąd maksymalny.
Jaki jest najprostszy sposób sprawdzenia, czy element Peltiera działa prawidłowo?
Moduł można przetestować za pomocą multimetru i zapalniczki. W tym celu należy podłączyć sondy pomiarowe do styków elementu, przytrzymać zapalniczkę z jednej strony i obserwować wyświetlacz multimetru. Jeśli element Peltiera działa w trybie standardowym, proces ogrzewania generuje prąd elektryczny po jednej stronie, a wartość napięcia jest wyświetlana na wyświetlaczu multimetru.
