Prostowniki Mostkowe
366 Wyniki wyszukiwaniaSzczegóły | Cena | Dostępność | U(RRM) | Typ obudowy półprzewodnika | Natężenie przewodzenia | Napięcie przewodzenia | Sposób montażu | Certyfikaty | Konfiguracja (Dioda) | Opakowanie | |
|---|---|---|---|---|---|---|---|---|---|---|---|

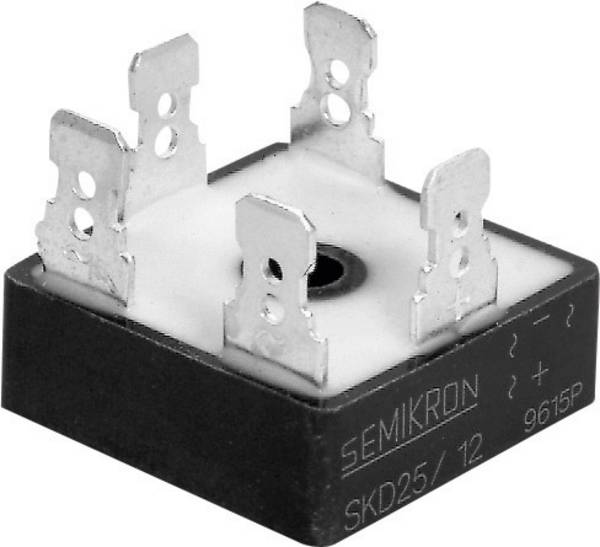

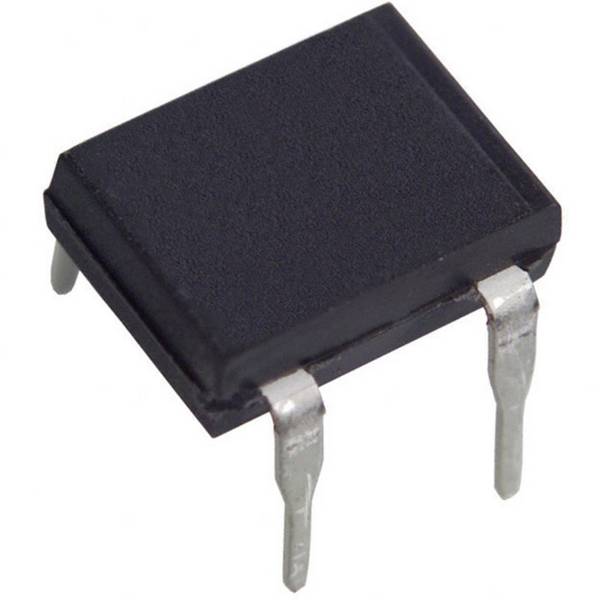

 Zdjęcie poglądowe -41% 17,39 zł 10,19 zł brutto 124 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 1200 V | KBPC | 17.50 A | 1.10 V | Fast-on | RoHS | - | - | |||

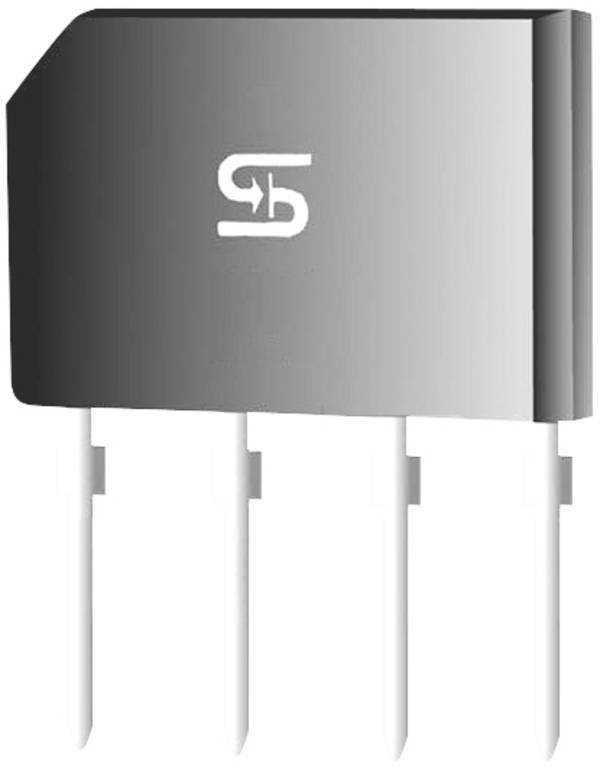

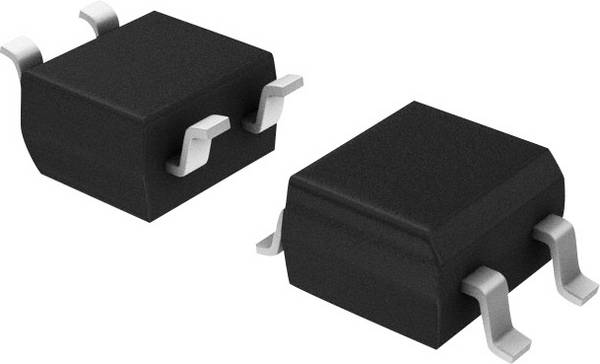

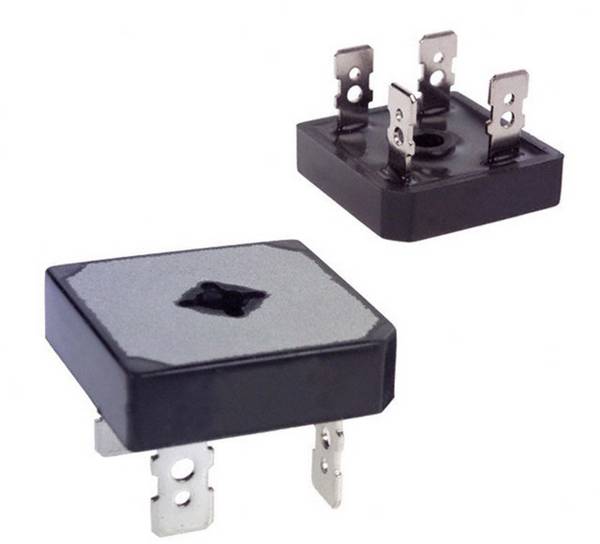

brutto 191 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 400 V | GBPC | 25 A | 1.1 V | obudowa | - | Jednofazowy | - | |||

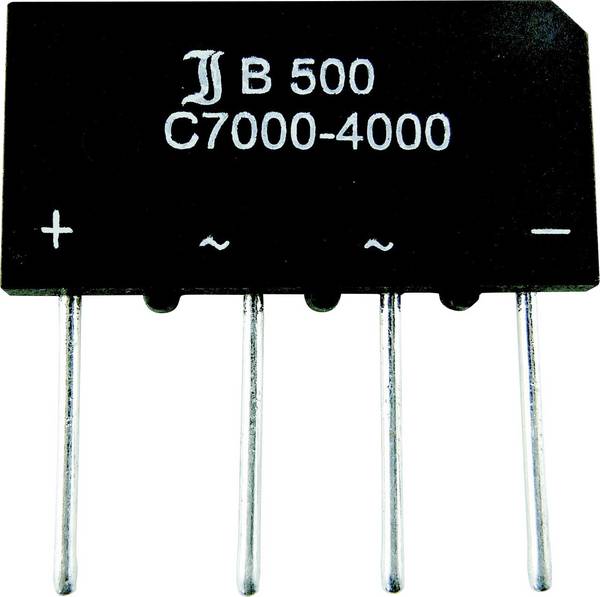

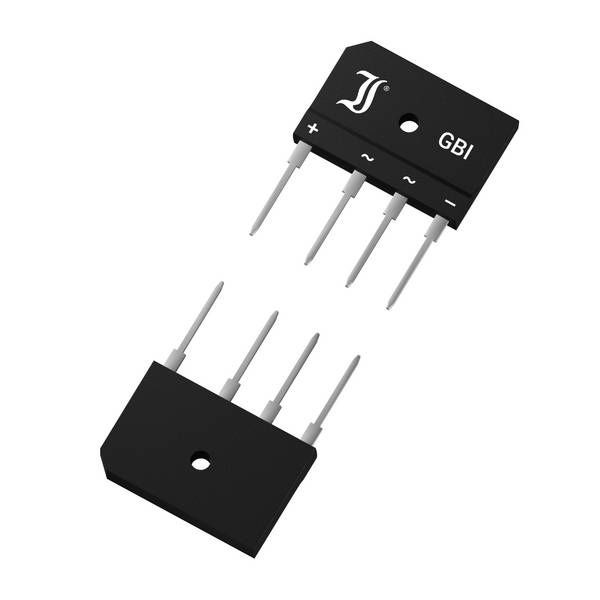

 Zdjęcie poglądowe brutto 123 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 400 V | D-34 | 35 A | 1.14 V | obudowa | - | Jednofazowy | - | |||

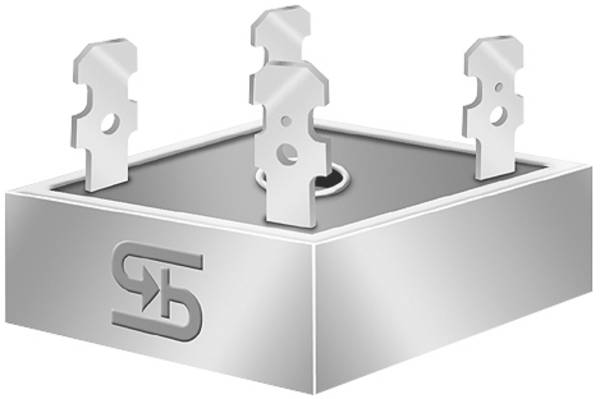

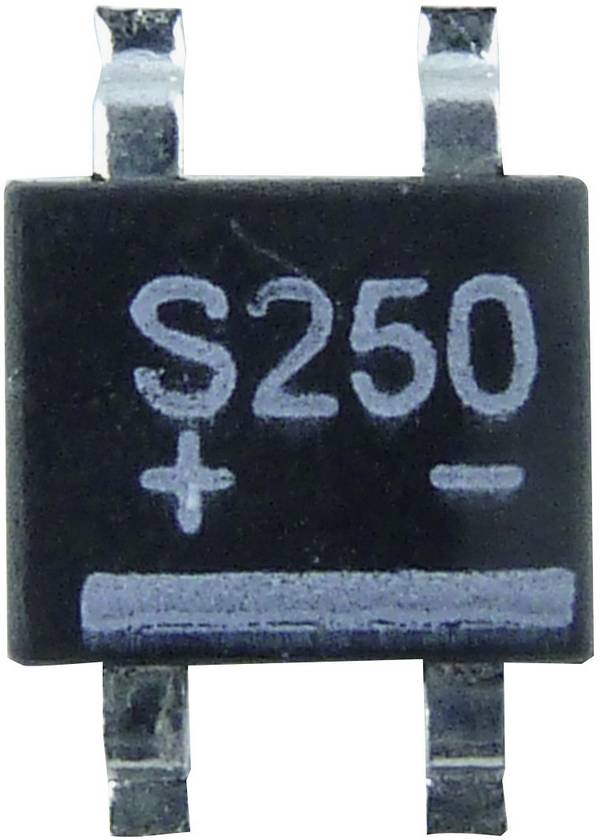

 Zdjęcie poglądowe 5,18 zł brutto 116 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 80 V | SIL-4 | 7 A | - | do montażu w otworach | RoHS | Jednofazowy | - | |||

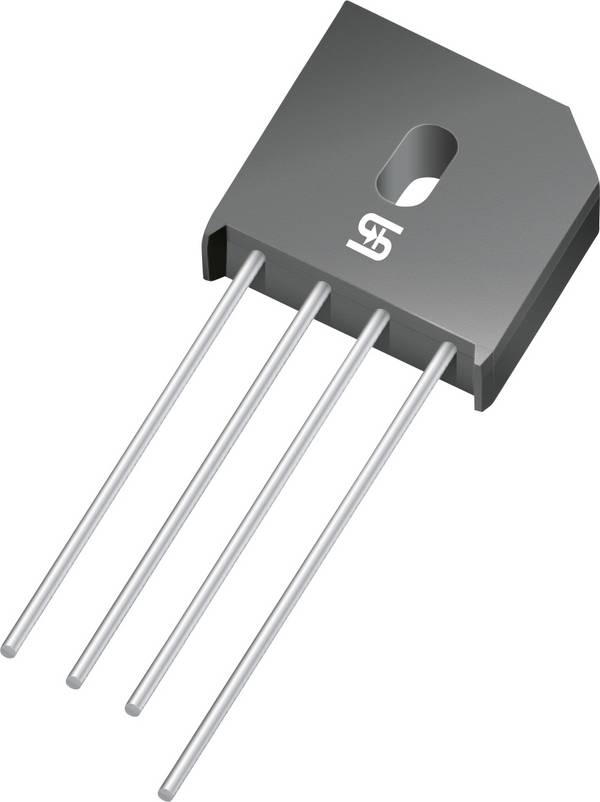

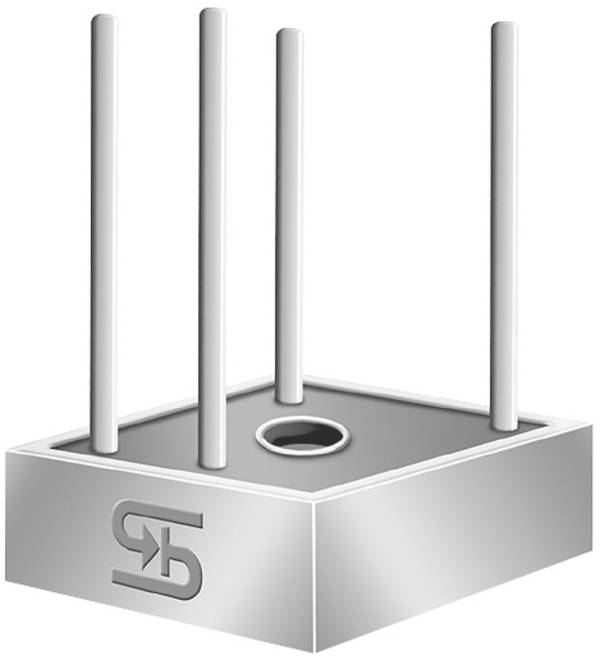

 Zdjęcie poglądowe 249,00 zł brutto 73 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 1600 V | G36 | 86 A | 1.8 V | obudowa | - | Trójfazowy | - | |||

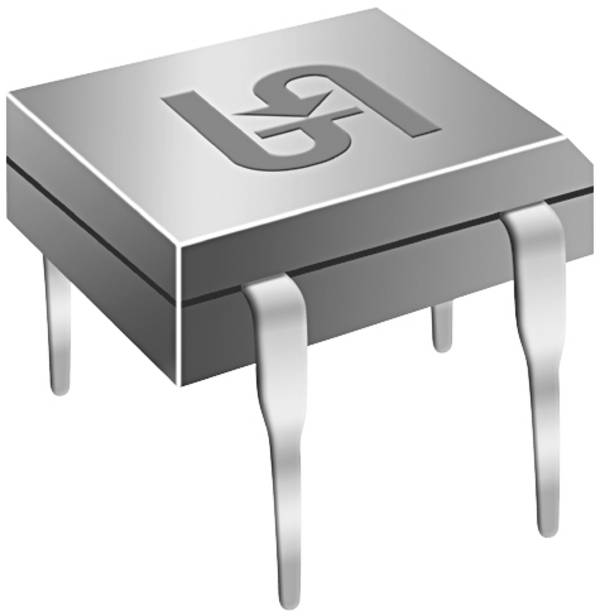

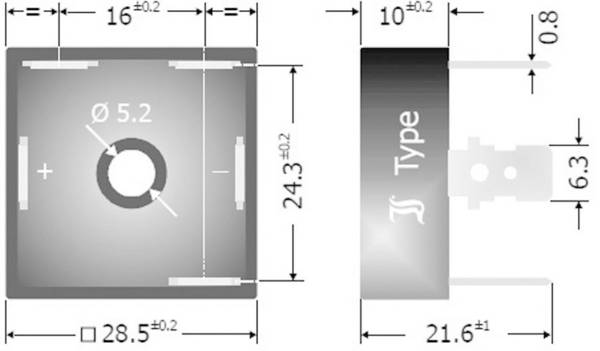

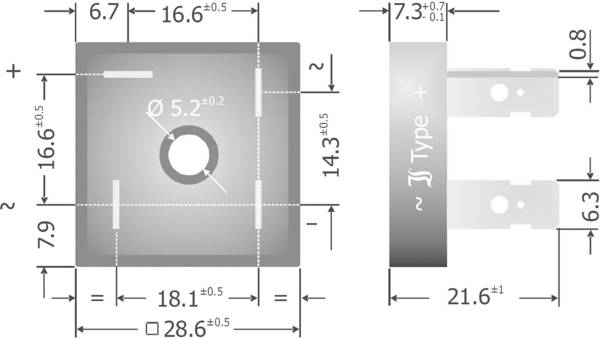

brutto 166 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 1000 V | KBPC | 35 A | 1.1 V | obudowa | RoHS | Jednofazowy | - | |||

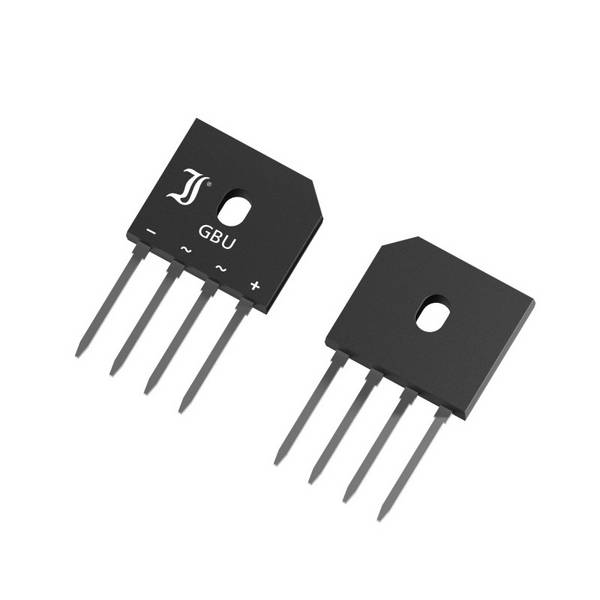

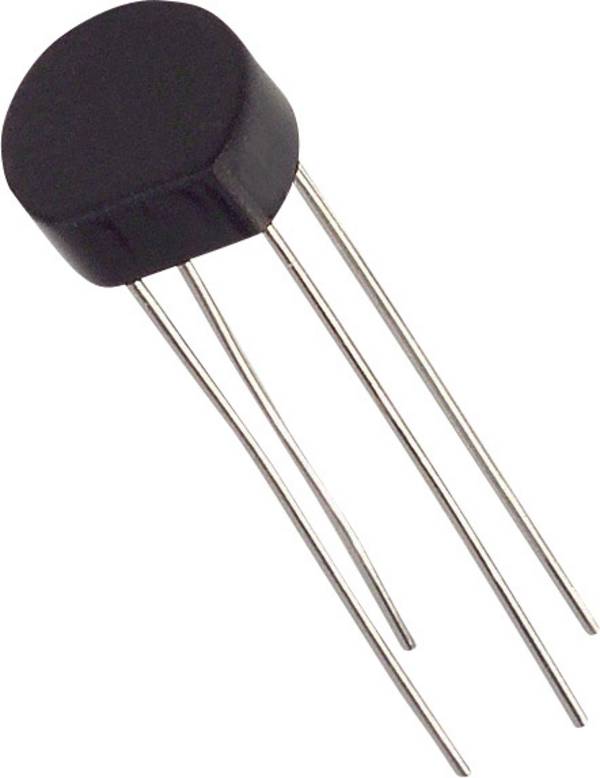

brutto 19 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 1200 V | SIL-5 | 25 A | 1.05 V | do montażu w otworach | RoHS | Trójfazowy | - | |||

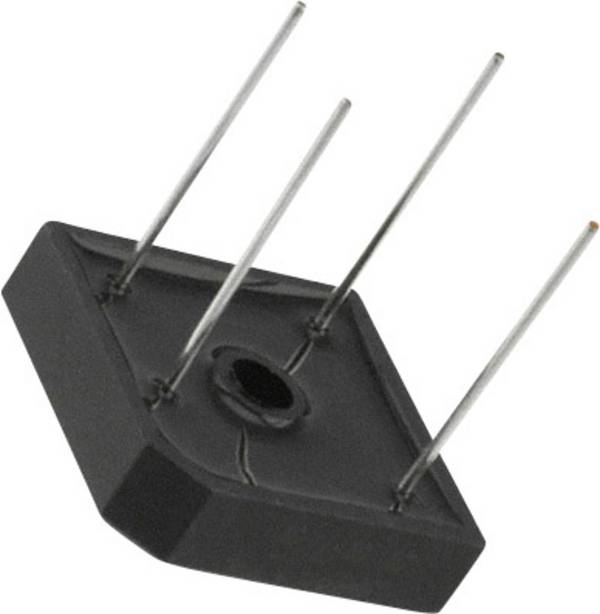

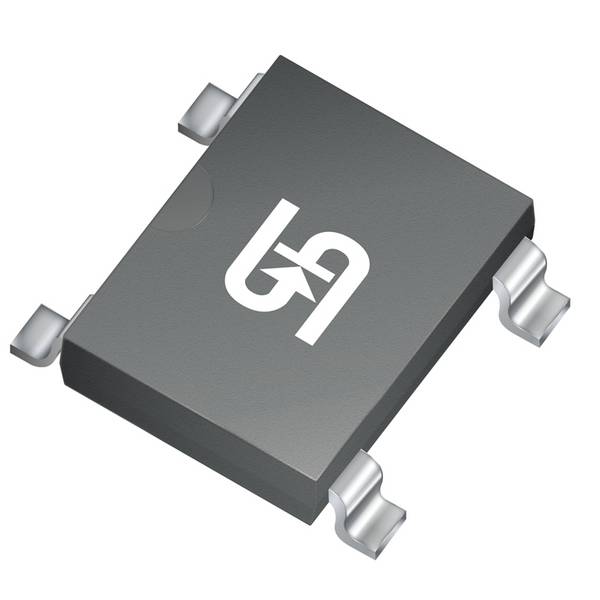

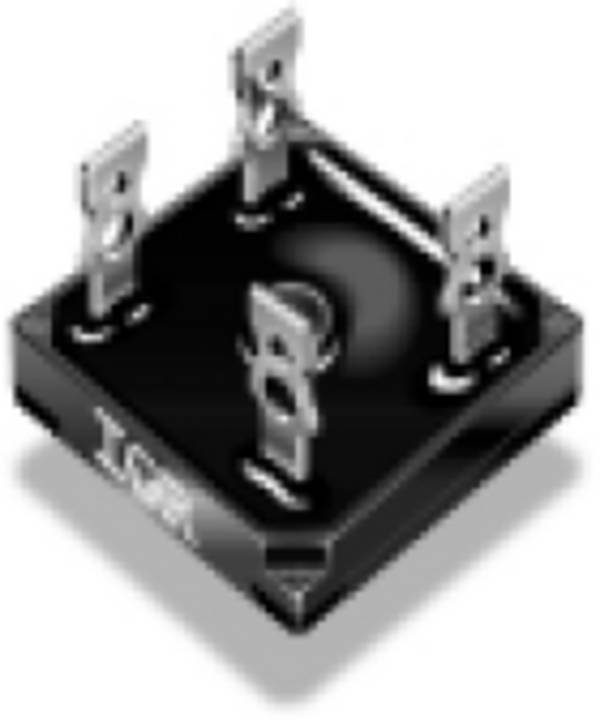

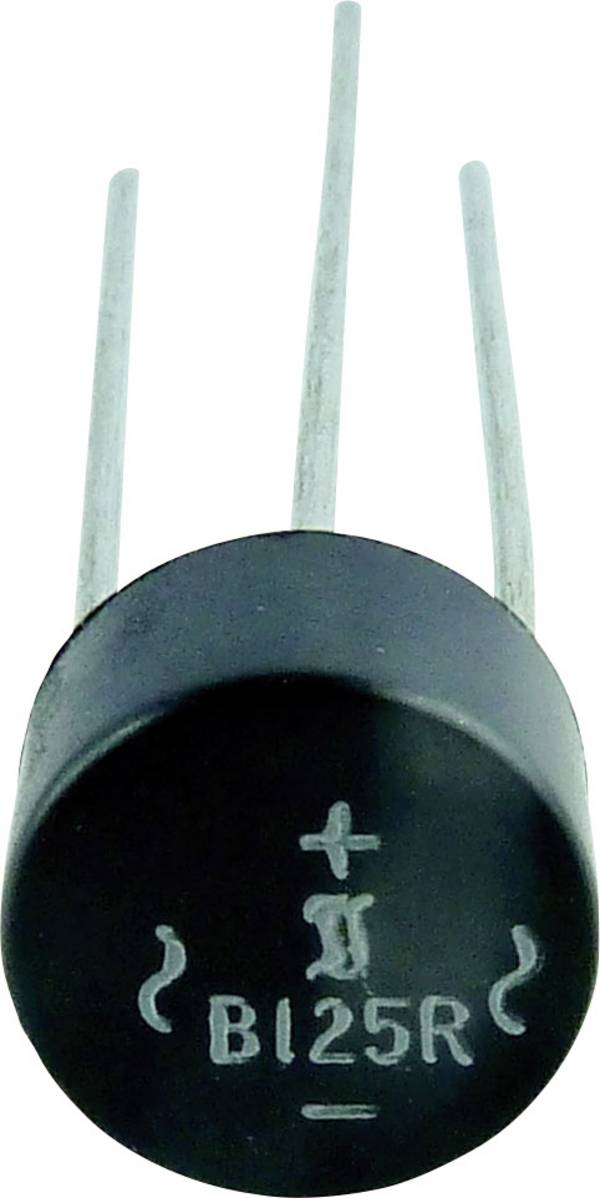

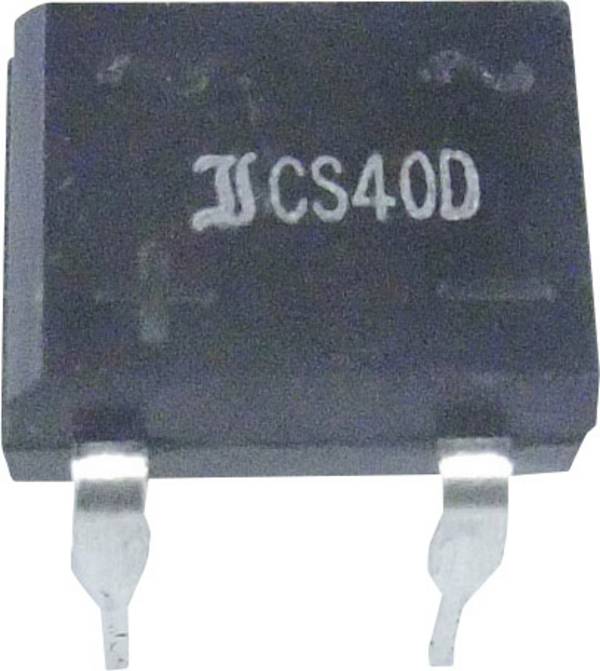

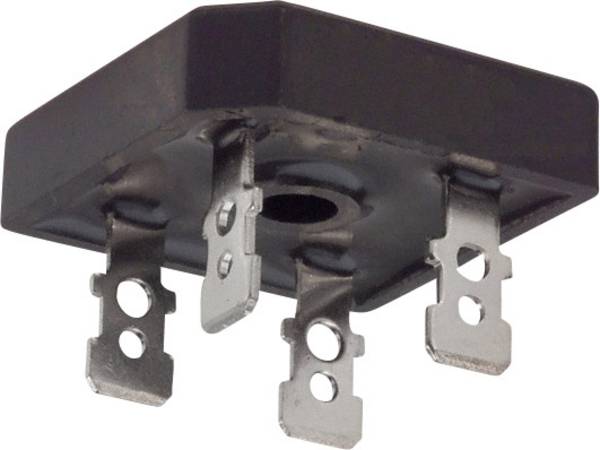

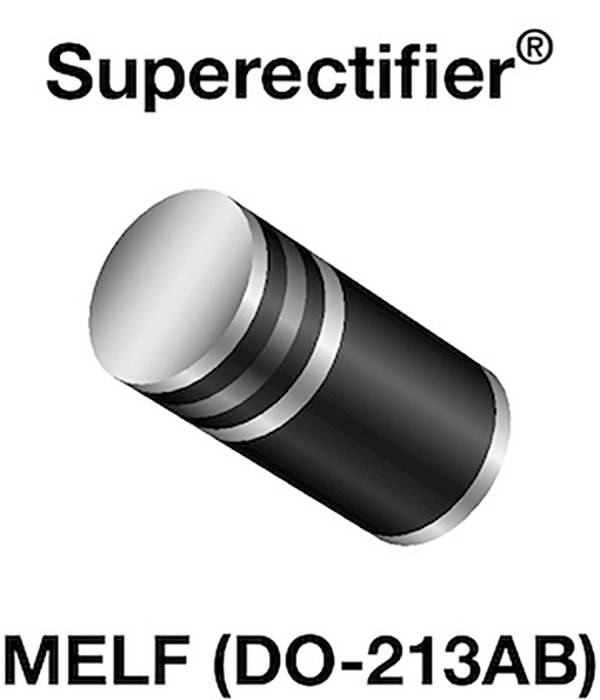

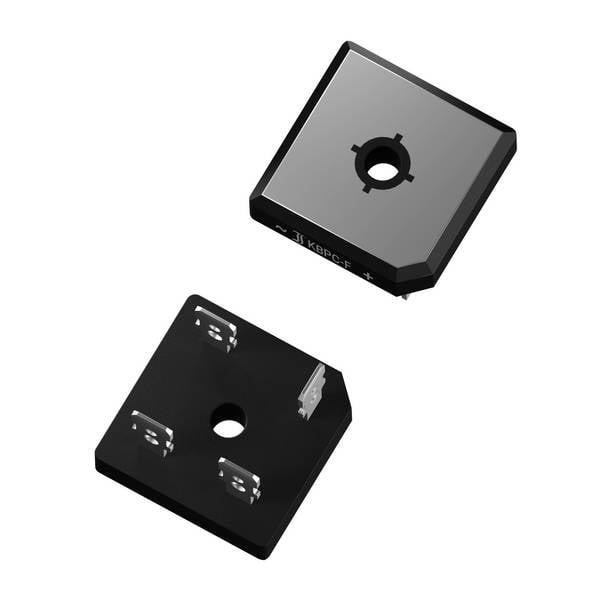

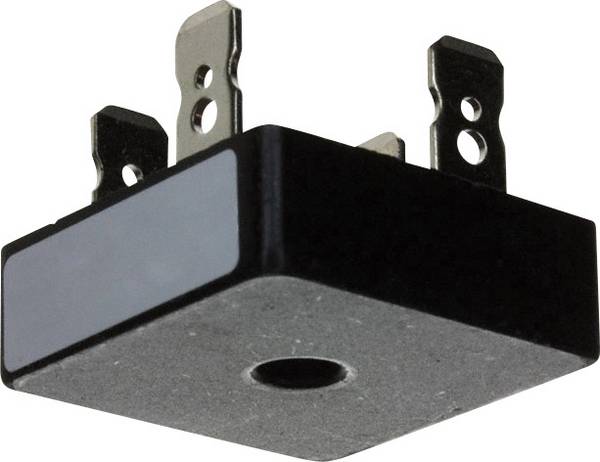

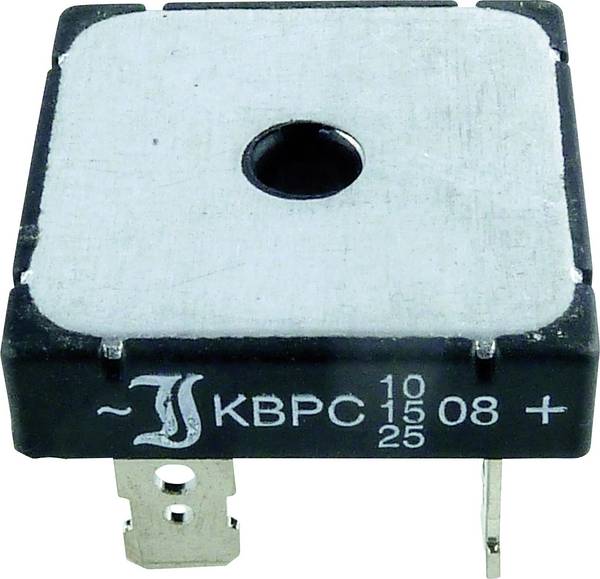

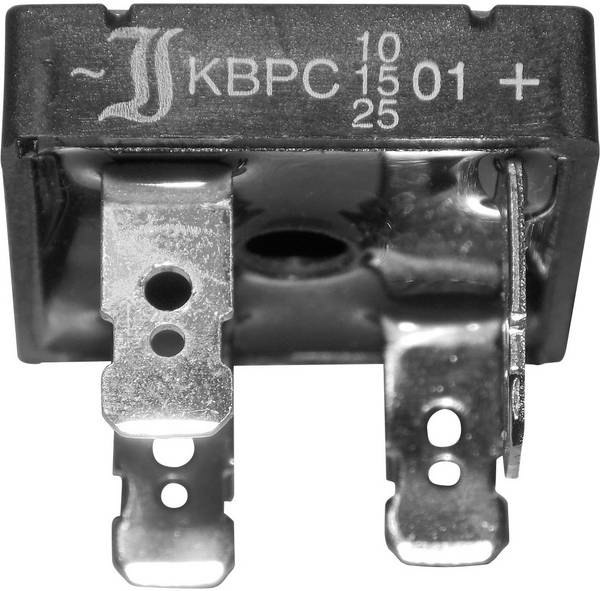

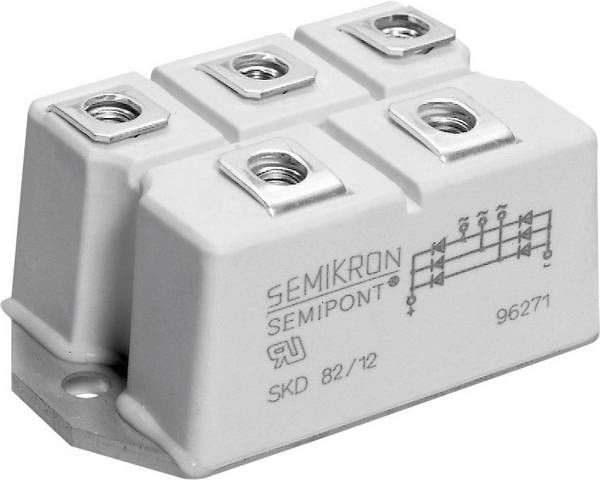

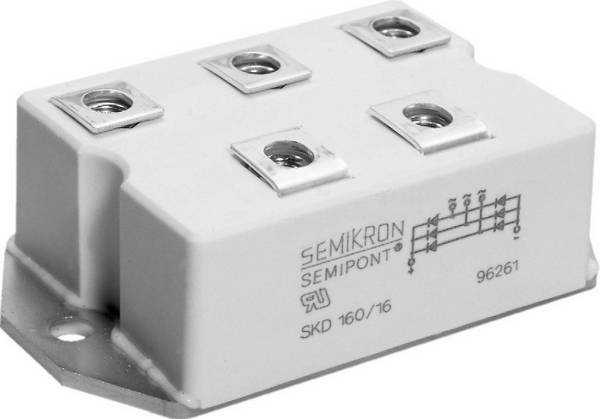

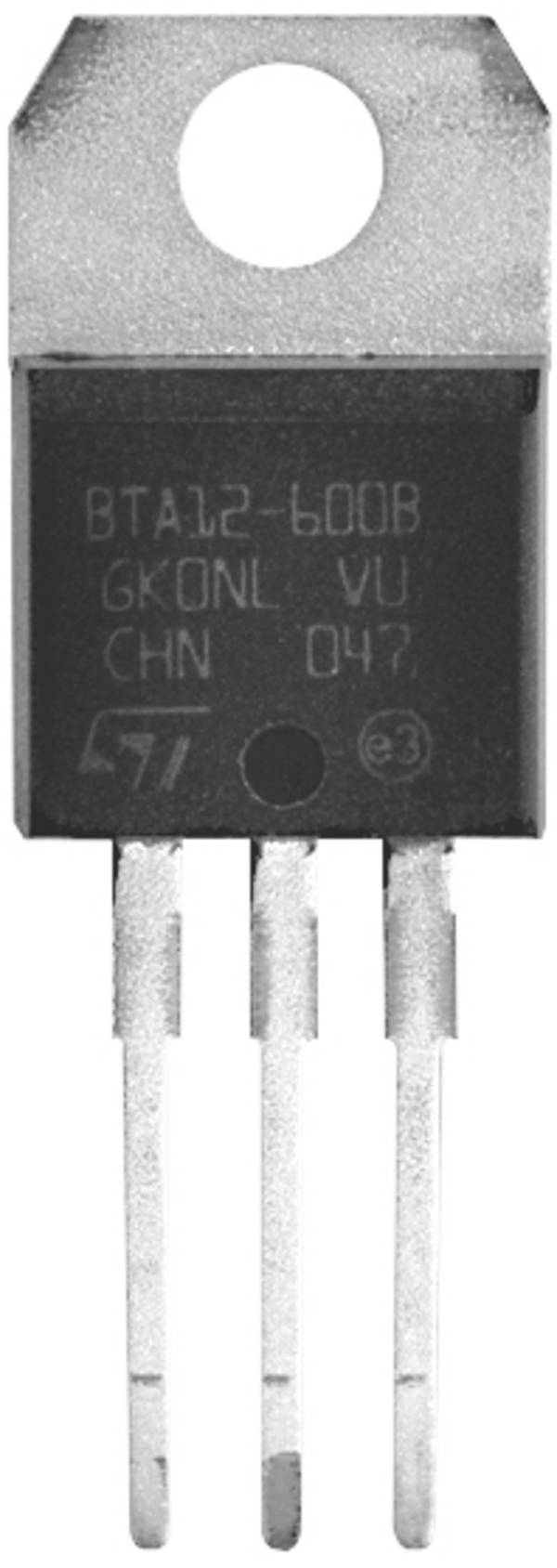

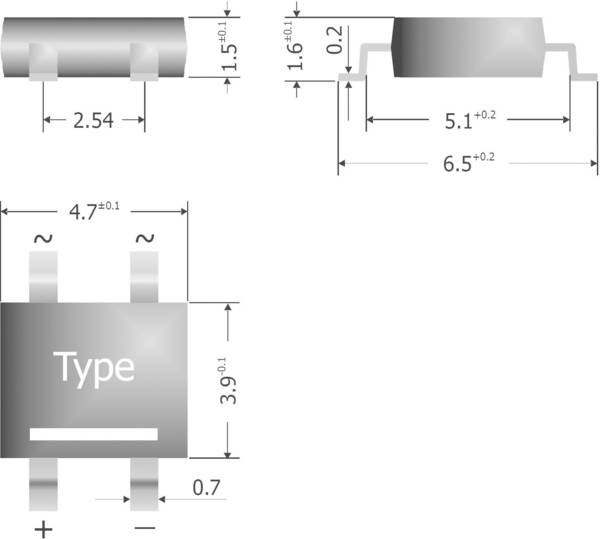

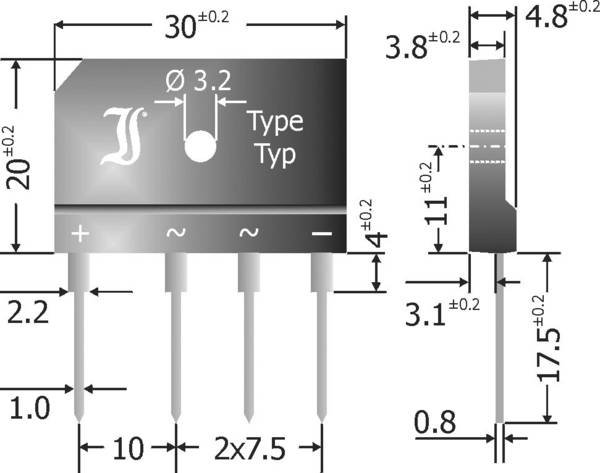

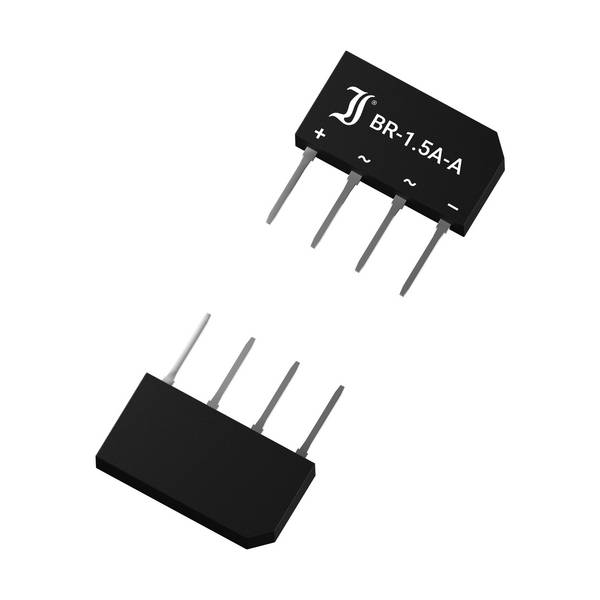

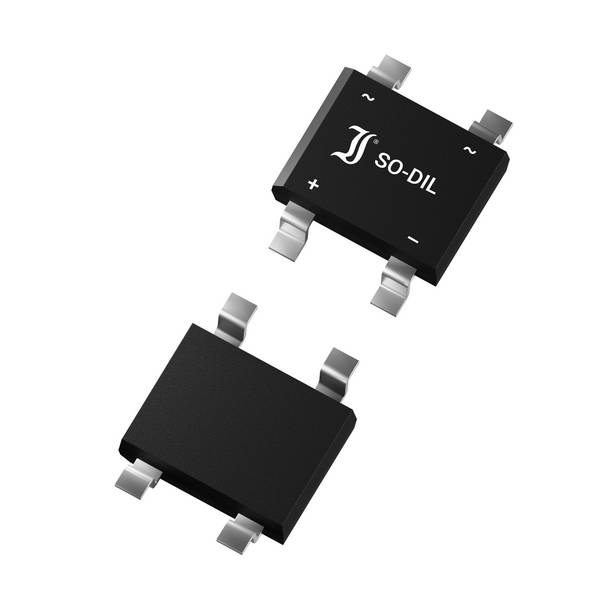

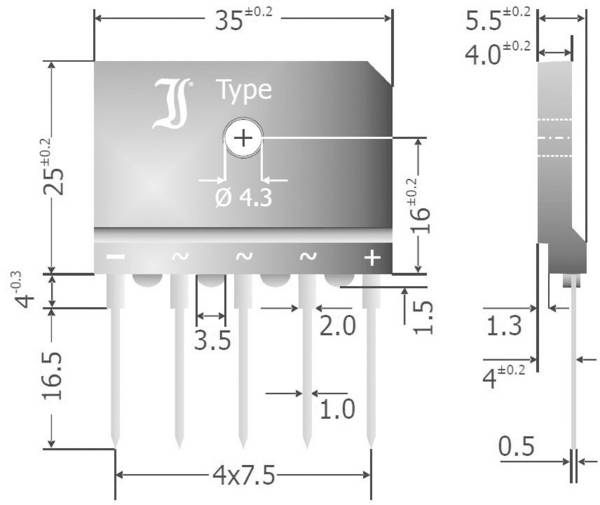

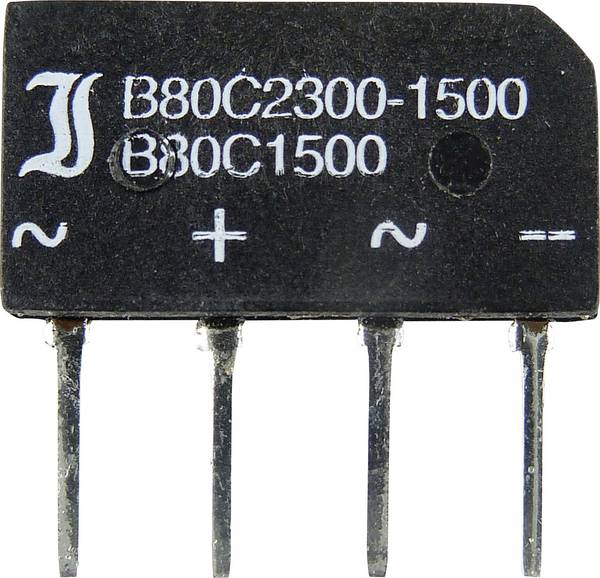

brutto 95 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 1200 V | D-63 | 25 A | 1.05 V | obudowa | RoHS | Trójfazowy | - | |||
brutto 261 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 1200 V | GBPC-A | 35 A | 1.1 V | obudowa | - | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 28 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 600 V | KBPC8-PB10 | 4 A | 1.20 V | przewlekany | RoHS | - | - | |||
 Zdjęcie poglądowe brutto 47 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 1600 V | D-34 | 35 A | 1.3 V | obudowa | - | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 24 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 10 | 160 V | Round | 2 A | 1 V | do montażu w otworach | RoHS | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 2467 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 1000 V | GBPC-W | 35 A | 1.1 V | do montażu w otworach | - | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 683 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 10 | 80 V | DIL-4 | 1 A | 1.1 V | do montażu w otworach | RoHS | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 596 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 15 | 80 V | Round | 2 A | 1 V | do montażu w otworach | RoHS | Jednofazowy | - | |||
brutto 110 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 1000 V | GBPC | 35 A | 1.1 V | obudowa | - | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 101 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 50 V | GBPC | 15 A | 1.1 V | obudowa | - | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 265 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 10 | 1.000 V | DO-213AB | 1 A | 1.2 V | montaż na powierzchni | - | Pojedynczy | taśma na dużej rolce | |||
 Zdjęcie poglądowe brutto 68 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 600 V | KBPC | 25 A | 1.10 V | Fast-on | RoHS | - | - | |||
 Zdjęcie poglądowe brutto 2 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 800 V | D-34 | 25 A | 1.11 V | obudowa | - | Jednofazowy | - | |||
 Zdjęcie poglądowe 9,01 zł brutto 333 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 400 V | KBPC | 25 A | 1.2 V | obudowa | RoHS | Jednofazowy | - | |||
-43% 14,19 zł 8,03 zł brutto 301 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 100 V | KBPC | 25 A | 1.2 V | obudowa | RoHS | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 2784 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 600 V | TO-269AA | 0.5 A | 1 V | montaż na powierzchni | - | Jednofazowy | - | |||
brutto 54 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 200 V | WOG | 1.5 A | 1.0 V | do montażu w otworach | - | Strzałka - poczwórna | towar pakowany luzem | |||
brutto 56 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 400 V | D-63 | 35 A | 1.05 V | obudowa | RoHS | Trójfazowy | - | |||
 Zdjęcie poglądowe brutto 172 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 1000 V | KBPC | 25 A | 1.10 V | Fast-on | RoHS | - | - | |||
 Zdjęcie poglądowe brutto 8 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 1200 V | G36 | 80 A | 1.6 V | obudowa | - | Trójfazowy | - | |||
 Zdjęcie poglądowe brutto 4 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 1600 V | G37 | 205 A | 1.65 V | obudowa | - | Trójfazowy | - | |||
 Zdjęcie poglądowe brutto 217 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 10 | 600 V | GBU | 4 A | 1 V | przewlekany | RoHS | - | - | |||
 Zdjęcie poglądowe brutto 620 Sztuk w magazynie Dostawa w wt. 29.09 Min: 10Wielokrotności: 10 | - | TO-220AB | 60 A | 45 V | do montażu w otworach | - | - | - | |||
 Zdjęcie poglądowe brutto 4003 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 600 V | DFM | 1 A | 1.1 V | do montażu w otworach | - | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 2381 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 400 V | WOG | 1.5 A | 1 V | do montażu w otworach | - | Jednofazowy | - | |||
brutto 315 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 100 V | GBPC-W | 12 A | 1.1 V | do montażu w otworach | - | Jednofazowy | - | |||
brutto 117 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 600 V | GBPC | 25 A | 1.1 V | obudowa | - | Jednofazowy | - | |||
77,99 zł brutto 42 Sztuk w magazynie Dostawa w wt. 29.09 | 800 V | D-63 | 35 A | 1.19 V | mocowanie śrubowe | - | - | towar pakowany luzem | |||
brutto 5000 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 5 | 200 V | DFS | 1 A | 1.1 V | montaż na powierzchni | - | - | tuba | |||
1600 V | D-63 | 25 A | 1.05 V | obudowa | RoHS | Trójfazowy | - | ||||
brutto 1096 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 20 | 600 V | TO-269AA | 0.8 A | 1.2 V | montaż na powierzchni | RoHS | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 130 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 2 | 200 V | KBPC8-PB10 | 5 A | 1.20 V | przewlekany | RoHS | - | - | |||
brutto 168 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 2 | 600 V | SIL-4 | 25 A | - | do montażu w otworach | RoHS | Jednofazowy | - | |||
brutto 460 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 3 | 50 V | SIL-4 | 25 A | - | do montażu w otworach | RoHS | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 911 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 10 | 400 V | GBU | 7.50 A | 1.10 V | przewlekany | RoHS | - | - | |||
 Zdjęcie poglądowe brutto 102 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 200 V | KBP | 2 A | 1.10 V | przewlekany | RoHS | - | - | |||
 Zdjęcie poglądowe brutto 191 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 50 V | KBPC | 25 A | 1.20 V | przewlekany | RoHS | - | - | |||
 Zdjęcie poglądowe brutto 427 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 15 | 800 V | KBP | 3 A | 1.10 V | przewlekany | RoHS | - | - | |||
 Zdjęcie poglądowe brutto 649 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 10 | 200 V | GBU | 8 A | 1 V | przewlekany | RoHS | Strzałka - poczwórna | - | |||
 Zdjęcie poglądowe 8,01 zł brutto 64 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 1400 V | KBPC | 17.50 A | 1.10 V | przewlekany | RoHS | - | - | |||
 Zdjęcie poglądowe brutto 42 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 3 | 50 V | KBPC6 | 3 A | 1.20 V | przewlekany | RoHS | - | - | |||
 Zdjęcie poglądowe brutto Dostępne wkrótce | 1000 V | KBPC | 25 A | 1.20 V | przewlekany | RoHS | - | - | |||
 Zdjęcie poglądowe 5,39 zł brutto 575 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 1000 V | GBU | 12 A | 1 V | przewlekany | RoHS | - | - | |||
 Zdjęcie poglądowe -42% brutto 576 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 10 | 100 V | GBU | 8 A | 1 V | przewlekany | RoHS | - | - | |||
 Zdjęcie poglądowe 4,21 zł brutto 400 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 800 V | GBI | 20 A | 1.10 V | przewlekany | RoHS | - | - | |||
 Zdjęcie poglądowe brutto 7 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 3 | 1000 V | GBS_SIL-1.5-2.3 | - | - | przewlekany | RoHS | - | - | |||
 Zdjęcie poglądowe brutto 345 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 15 | 600 V | SO-DIL SLIM | 2 A | 0.95 V | montaż na powierzchni | RoHS | - | - | |||
 Zdjęcie poglądowe 2,57 zł brutto 12 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 600 V | GBS_SIL-1.5-2.3 | - | - | przewlekany | RoHS | - | - | |||
 Zdjęcie poglądowe brutto 4367 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 100 | 800 V | SO-DIL ABS 4mm | 2 A | 1.10 V | montaż na powierzchni | RoHS | - | - | |||
 Zdjęcie poglądowe brutto 4010 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 100 | 1000 V | SO-DIL ABS 4mm | 2 A | 1.10 V | montaż na powierzchni | RoHS | - | - | |||
 Zdjęcie poglądowe -30% brutto 5000 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 100 | 400 V | SO-DIL ABS 4mm | 2 A | 1.10 V | montaż na powierzchni | RoHS | - | - | |||
 Zdjęcie poglądowe brutto 367 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 3 | 250 V | GBS_SIL-1.5-2.3 | - | - | przewlekany | RoHS | - | - | |||
 Zdjęcie poglądowe brutto 853 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 15 | 400 V | TO-269AA | 1 A | 0.95 V | montaż na powierzchni | RoHS | Jednofazowy | - | |||
brutto 46 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 1600 V | SIL-5 | 25 A | 1.05 V | do montażu w otworach | RoHS | Trójfazowy | - | |||
 Zdjęcie poglądowe brutto 228 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 400 V | KBPC | 25 A | 1.2 V | obudowa | RoHS | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 526 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 15 | 600 V | Round | 2 A | 1 V | do montażu w otworach | RoHS | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 2074 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 20 | 80 V | SO-4-SLIM | 1 A | 1.1 V | montaż na powierzchni | RoHS | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 835 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 15 | 160 V | DIL-4 | 1 A | 1.1 V | do montażu w otworach | RoHS | Jednofazowy | - | |||
 Zdjęcie poglądowe 2,65 zł brutto 47 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 3 | 80 V | SIL-4 | 2.3 A | - | do montażu w otworach | RoHS | Jednofazowy | - | |||
 Zdjęcie poglądowe 2,55 zł brutto 92 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 3 | 160 V | SIL-4 | 2.3 A | - | do montażu w otworach | RoHS | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 149 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 3 | 500 V | SIL-4 | 2.3 A | - | do montażu w otworach | RoHS | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 44 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 80 V | SIL-4 | 7 A | - | do montażu w otworach | RoHS | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 17 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 600 V | SIL-4 | 3.7 A | - | do montażu w otworach | RoHS | Jednofazowy | - | |||

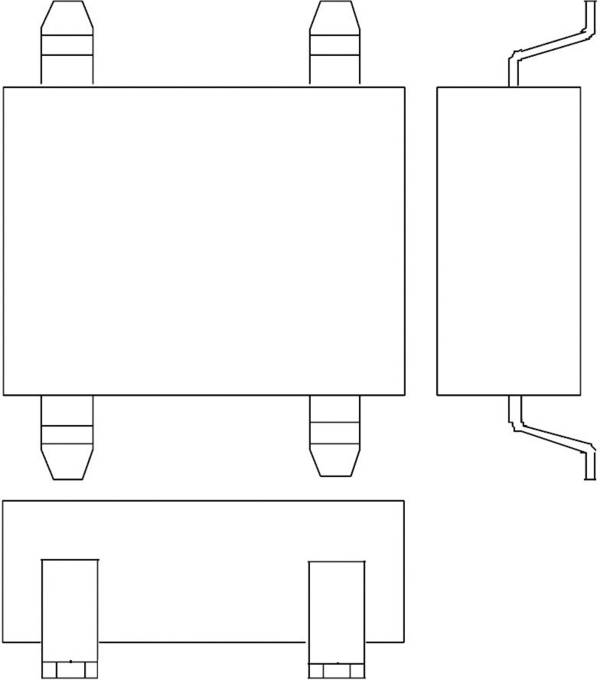

brutto 304 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 7 | 1000 V | EDIP-4 | 1 A | 1 V | do montażu w otworach | - | Jednofazowy | - | |||

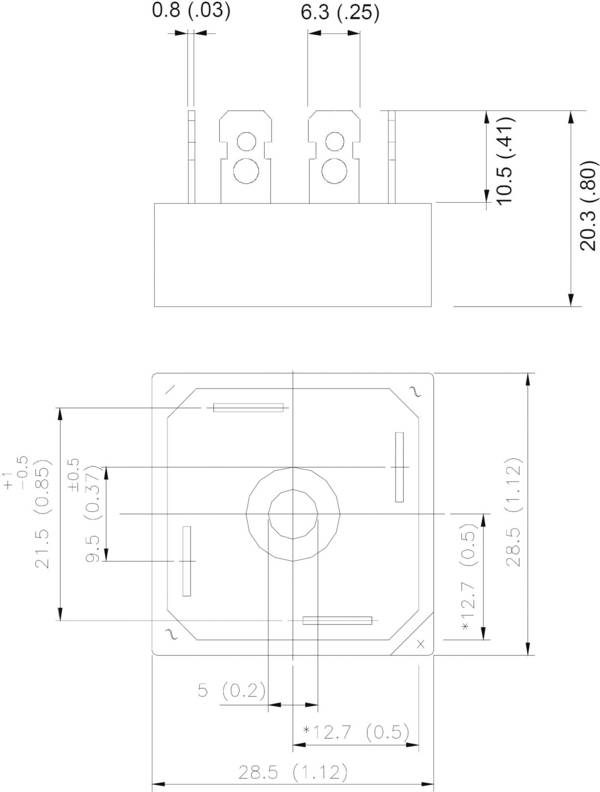

brutto 135 Sztuk w magazynie Szybka dostawa w wt. 22.09 | 1200 V | D-34 | 35 A | 1.11 V | obudowa | - | Jednofazowy | - | |||

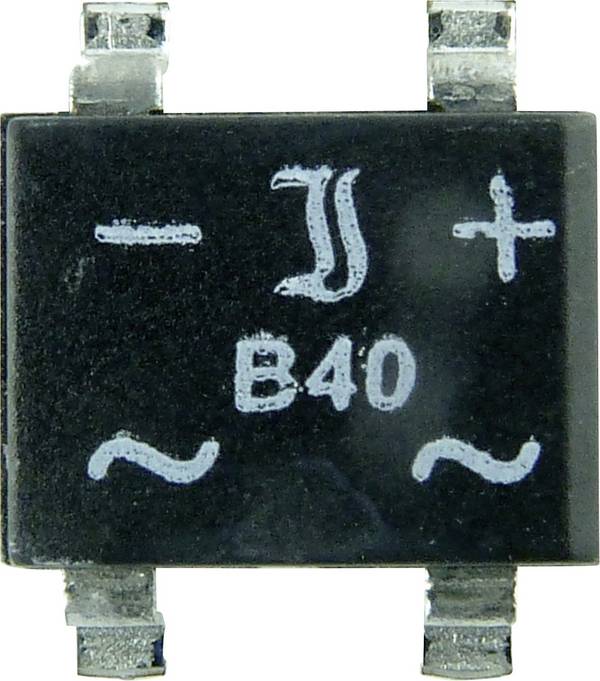

 Zdjęcie poglądowe brutto 820 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 20 | 160 V | SO-4-SLIM | 1 A | 1.1 V | montaż na powierzchni | RoHS | Jednofazowy | - | |||
 Zdjęcie poglądowe brutto 766 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 10 | 160 V | DIL-4 | 1 A | 1.1 V | do montażu w otworach | RoHS | Jednofazowy | - | |||
brutto 1980 Sztuk w magazynie Dostawa w wt. 29.09 Min: 10Wielokrotności: 10 | 200 V | KBU | - | 1.1 V | mocowanie PCB | RoHS | - | paleta | |||

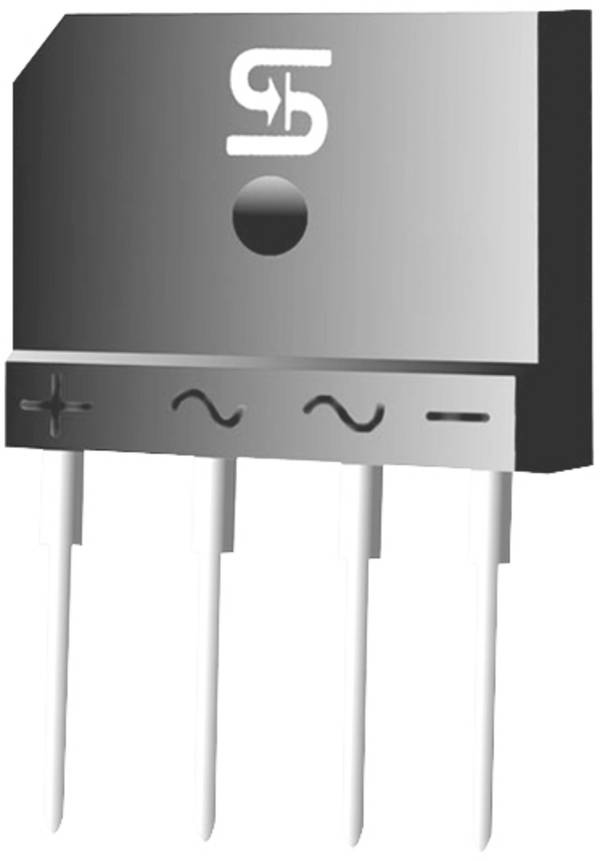

brutto 1185 Sztuk w magazynie Dostawa w wt. 29.09 Min: 15 | 1.000 V | TS-6P | - | 1.1 V | przewlekany | RoHS | Strzałka - poczwórna | tuba | |||
brutto 750 Sztuk w magazynie Dostawa w wt. 29.09 Min: 15Wielokrotności: 15 | 800 V | TS-6P | - | 1.1 V | przewlekany | RoHS | Strzałka - poczwórna | tuba | |||
brutto 10475 Sztuk w magazynie Dostawa w wt. 29.09 Min: 25 | 40 V | ABS | - | 0.5 V | mocowanie PCB | RoHS | - | taśma na dużej rolce | |||

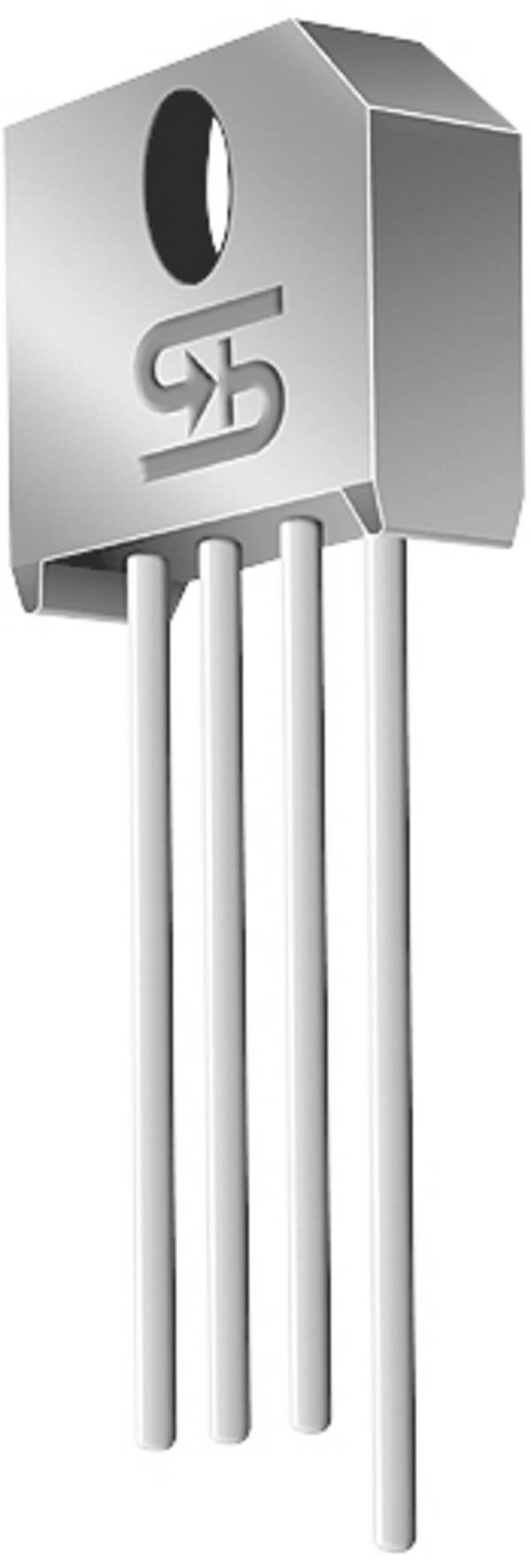

brutto 30 Sztuk w magazynie Dostawa w wt. 29.09 Min: 10 | 400 V | KBU | - | 1.1 V | przewlekany | RoHS | - | paleta | |||
brutto 3050 Sztuk w magazynie Dostawa w wt. 29.09 Min: 25 | 200 V | DBLS | - | 1.1 V | mocowanie PCB | RoHS | - | taśma na dużej rolce | |||
brutto 3100 Sztuk w magazynie Dostawa w wt. 29.09 Min: 25Wielokrotności: 25 | 600 V | DBL | - | 1.15 V | przewlekany | RoHS | Strzałka - poczwórna | tuba | |||
brutto 1500 Sztuk w magazynie Dostawa w wt. 29.09 Min: 25Wielokrotności: 25 | 200 V | DBLS | - | 1.0 V | mocowanie PCB | RoHS | - | taśma na dużej rolce | |||
brutto 2925 Sztuk w magazynie Dostawa w wt. 29.09 Min: 100 | 400 V | DBLS | - | 1.15 V | mocowanie PCB | RoHS | - | taśma na dużej rolce | |||

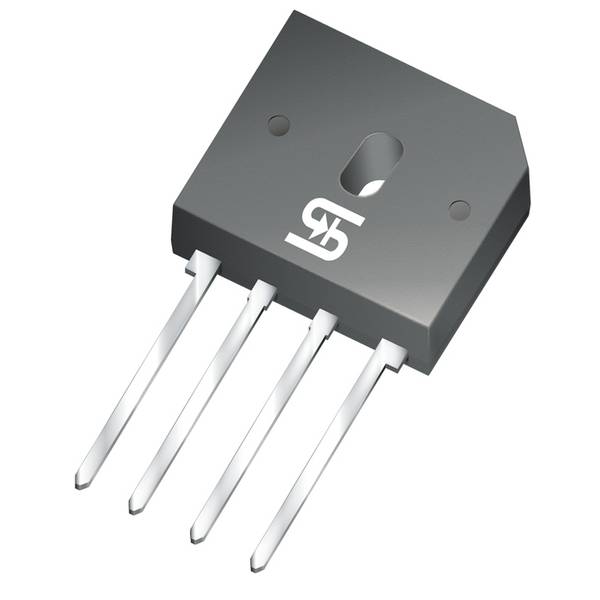

brutto 12 Sztuk w magazynie Szybka dostawa w wt. 22.09 Min: 10 | 800 V | GBU | - | 1.1 V | przewlekany | RoHS | Strzałka - poczwórna | tuba | |||
brutto 525 Sztuk w magazynie Dostawa w wt. 29.09 Min: 25 | 800 V | - | - | 1.1 V | przewlekany | RoHS | - | tuba | |||
brutto 560 Sztuk w magazynie Dostawa w wt. 29.09 Min: 5 | 200 V | GBPC | - | 1.1 V | - | RoHS | - | paleta | |||
brutto 355 Sztuk w magazynie Dostawa w wt. 29.09 Min: 5Wielokrotności: 5 | 400 V | GBPC-W | - | 1.1 V | przewlekany | RoHS | - | paleta | |||
 brutto 1040 Sztuk w magazynie Dostawa w wt. 29.09 Min: 25 | 600 V | D3K | - | 1.0 V | przewlekany | RoHS | Strzałka - poczwórna | towar pakowany luzem | |||
brutto 2510 Sztuk w magazynie Dostawa w wt. 29.09 Min: 25 | 1.000 V | D3K | - | 1.0 V | przewlekany | RoHS | - | towar pakowany luzem | |||

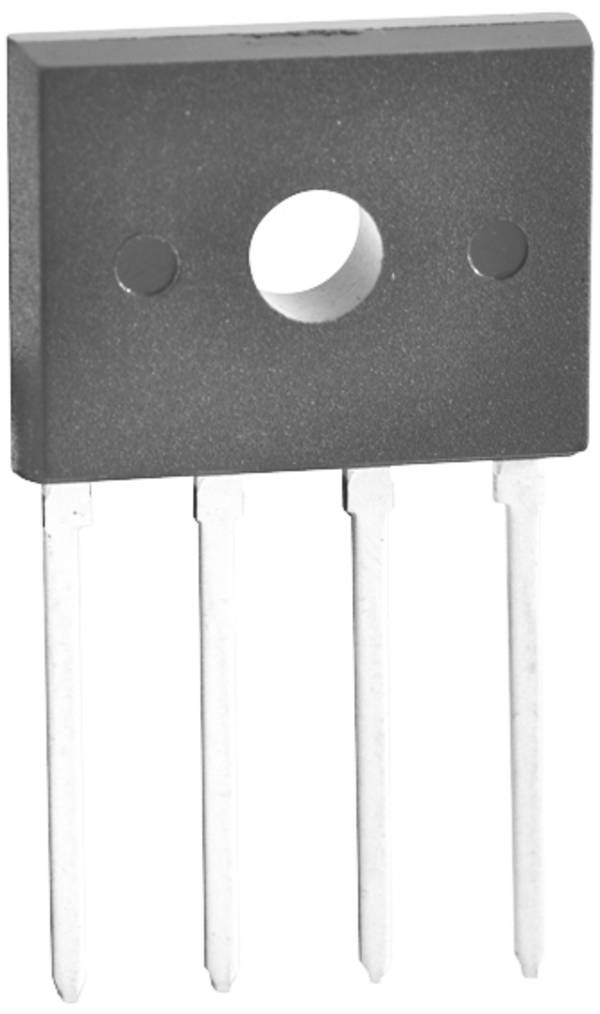

brutto 1490 Sztuk w magazynie Dostawa w wt. 29.09 Min: 10 | 1.000 V | D3K | - | 1.0 V | przewlekany | RoHS | Strzałka - poczwórna | towar pakowany luzem | |||
Współczesna elektronika opiera się na zasilaniu prądem stałym. Jednak sieć elektryczna dostarcza prąd zmienny. Aby rozwiązać tę różnicę, stosuje się prostowniki, z których szczególnie ważną rolę odgrywają prostowniki mostkowe.
Mostek prostowniczy to obwód elektroniczny, który przekształca prąd przemienny w pulsujący prąd stały. Ujemna połowa napięcia przemiennego jest odwracana, aby wzmocnić dodatnią połowę.
W wyniku działania takiego układu otrzymujemy pulsujący prąd stały, który można następnie wygładzić, aby uzyskać niemal czyste napięcie stałe.
Działanie prostownika mostkowego opiera się na właściwościach diod, które przepuszczają prąd wyłącznie w jednym kierunku. Dzięki odpowiedniemu rozmieszczeniu czterech diod w układzie mostkowym, prąd zmienny jest skutecznie prostowany.
W tym poradniku szczegółowo omawiamy zasadę działania oraz różne rodzaje prostowników mostkowych. Przedstawiamy również ich przewagę nad innymi typami prostowników i pokazujemy, gdzie znajdują zastosowanie w praktyce.
Jak już wspomniano, prostownik mostkowy przekształca prąd przemienny na stały. Zwykle składa się z czterech diod (D1 do D4) ułożonych w układzie mostkowym. Ponieważ diody przewodzą prąd tylko w jednym kierunku, możliwe jest przekształcenie dodatnich i ujemnych połówek fali prądu przemiennego w pulsujący prąd stały. Aby wygładzić tę pulsację, stosuje się zazwyczaj kondensator (C) umieszczony za mostkiem. Prostowniki mostkowe znajdują głównie zastosowanie w układach zasilania urządzeń elektronicznych oraz w zasilaczach.
Dodatnia półfala na wejściu
Obwód składa się z czterech diod (D1, D2, D3, D4), które są ułożone w formie mostka. Prąd zmienny jest podawany w dwóch przeciwległych końcach mostka, podczas gdy pozostałe dwa końce są wyjściami, z których pobierany jest prąd prostowany.
Ujemna półfala na wejściu
Jeśli występuje dodatnia półfala zmiennego napięcia wejściowego, diody D1 i D2 przewodzą prąd, podczas gdy diody D3 i D4 są zablokowane (rysunek 1). Podczas ujemnej półfali, diody D3 i D4 są zasilane, podczas gdy diody D1 i D2 są blokowane (rysunek 2). W obu półfalach prąd przepływa przez obciążenie w tym samym kierunku, co skutkuje pulsującym napięciem stałym. Prostownik mostkowy skutecznie sumuje obie półfale prądu przemiennego i zapewnia, że prąd w obciążeniu zawsze płynie w tym samym kierunku.
Prostownik mostkowy może wykorzystywać diody Schottky’ego zamiast standardowych diod krzemowych. Ich główną zaletą jest niższy spadek napięcia w porównaniu do tradycyjnych rozwiązań. Dzięki temu charakteryzują się większą wydajnością, szczególnie przy pracy z niskimi napięciami i wysokimi częstotliwościami. Istnieją jednak również prostowniki mostkowe, które nie opierają się na diodach. Przykładem są mostki z aktywnym sterowaniem, gdzie zamiast diod stosuje się przełączniki, takie jak tranzystory MOSFET. Takie rozwiązanie pozwala na uzyskanie bardzo niskiego spadku napięcia oraz wysokiej efektywności, ponieważ w stanie aktywnym przełączniki wykazują minimalny opór.
Z kolei prostowniki mostkowe oparte na tyrystorach wykorzystują sterowalne elementy półprzewodnikowe, które stają się przewodzące po osiągnięciu określonego napięcia. Tego typu układy są często stosowane w regulacji fazowej i prostownikach z kontrolowanym napięciem wyjściowym, na przykład w ściemniaczach do sterowania oświetleniem LED.
Jednofazowy prostownik mostkowy
Najczęściej stosowany typ prostownika do przetwarzania prądu przemiennego, który zazwyczaj składa się z czterech diod w układzie mostkowym.
Działa jak pokazano powyżej i może być zasilany z normalnej, jednofazowej sieci elektrycznej.
Trójfazowy prostownik mostkowy
Trójfazowy prostownik mostkowy jest specjalnie zaprojektowany do zasilania trójfazowego. Jest on często używany w aplikacjach wymagających większej mocy, takich jak systemy przemysłowe, napędy silnikowe i większe urządzenia elektryczne.
Prostownik trójfazowy, w przeciwieństwie do typu jednofazowego, składa się zwykle z sześciu diod ułożonych w specjalnej konfiguracji w celu prostowania trzech faz prądu przemiennego. Każda faza wejścia trójfazowego jest podłączona do dwóch diod - jednej dla dodatniej półfali i jednej dla ujemnej półfali.
Wykorzystanie wszystkich trzech faz prądu przemiennego sprawia, że prąd wyjściowy jest znacznie łagodniejszy niż w przypadku jednofazowego prostownika mostkowego, ponieważ wynikowy prąd stały ma mniej wahań. To sprawia, że trójfazowy mostek prostowniczy jest bardziej wydajny i nadaje się do zastosowań wymagających wysokiej wydajności.
Prostownik mostkowy ma kilka zalet w porównaniu z innymi typami prostowników. Jak wspomniano, wykorzystuje on zarówno dodatnią, jak i ujemną półfalę napięcia przemiennego, co skutkuje bardziej wydajną przemianą na napięcie stałe.
Dzięki temu, że obie półfale są sumowane, średnie napięcie wyjściowe jest wyższe niż przy użyciu prostownika półfalowego, który wykorzystuje tylko jedną półfalę. Ponadto na wyjściu prostownika mostkowego występuje mniej wahań niż w przypadku prostownika półfalowego, co skutkuje bardziej płynnym napięciem stałym. Ta zaleta jest ważna zwłaszcza w zastosowaniach wymagających stabilnego napięcia stałego.
Chociaż prostownik mostkowy wymaga czterech diod, jest on nadal stosunkowo kompaktowy i zajmuje mniej miejsca niż inne obwody prostownicze o porównywalnej mocy. Wszystkie cztery diody są równomiernie obciążane prądem przemiennym, co zmniejsza wpływ na poszczególne diody. Rezultatem jest dłuższa żywotność. Zastosowanie czterech diod zapewnia również pewien stopień redundancji i ochrony przed skokami napięcia i innymi zakłóceniami w sieci energetycznej.
Dostępnych jest kilka opcji montażu. Oprócz klasycznego montażu przelotowego, dostępne są również wersje z otworem przelotowym i do montażu powierzchniowego.
Jednostki zasilające dla urządzeń elektronicznych
Prostowniki mostkowe są częścią zasilacza w prawie wszystkich urządzeniach elektronicznych, które są zasilane z sieci. Przetwarzają one napięcie przemienne z sieci zasilającej na napięcie stałe wymagane przez urządzenia. Przykłady obejmują komputery i telewizory, ale także ładowarki baterii telefonów komórkowych i aparatów cyfrowych.
Napędy prądu stałego
Prostowniki mostkowe zasilają silniki prądu stałego niezbędnym napięciem stałym. Odgrywają one ważną rolę w zastosowaniach przemysłowych, w których wymagane jest precyzyjne sterowanie silnikiem. Należą do nich systemy przenośników, podnośniki i inne maszyny przemysłowe.
Falownik
W falownikach stosowanych w systemach fotowoltaicznych lub zasilaczach bezprzerwowych, prostownik mostkowy przekształca prąd przemienny generowany przez moduły słoneczne w prąd stały, zanim zostanie on ponownie przekształcony w prąd przemienny o wymaganej częstotliwości i napięciu.
Elektryczne aplikacje grzewcze
W systemach grzewczych opartych na prądzie stałym, takich jak nagrzewnice indukcyjne i elektryczne piece łukowe, prostownik mostkowy służy do dostarczania wymaganego prądu.
Elektronika sterująca
Stabilne napięcie stałe jest często wymagane w obwodach sterowania. Prostowniki mostkowe zapewniają niezawodne zasilanie, na przykład dla jednostek sterujących w automatyce i technologii sterowania.
Urządzenia audio
Urządzenia audio, takie jak wzmacniacze lub konsole mikserskie, również wymagają stabilnego napięcia stałego, dostarczanego przez prostowniki mostkowe.
Oświetlenie LED
W sterownikach LED prostownik mostkowy służy do przekształcania napięcia przemiennego sieci zasilającej na napięcie stałe wymagane przez diody LED.
