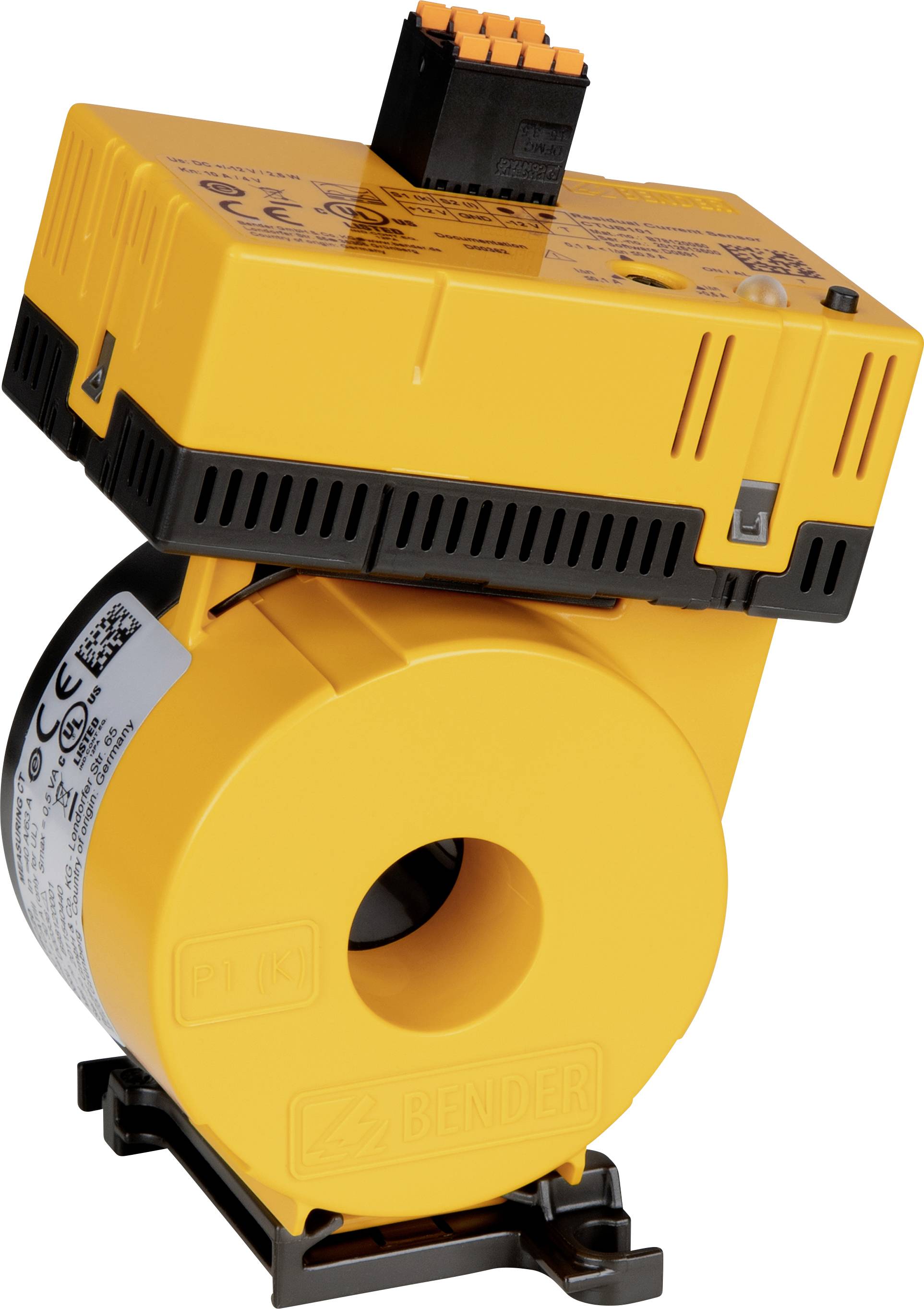

Bender CTUB101-CTBC20 B78120010 Przetwornik pomiarowy prądu Prąd pierwotny 63 A Średnica otworu:20 mm 1 szt.
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Suma (1399,00 zł / Sztuka)
1609,00 zł
-13 %
1399,00 zł
1137,40 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Pomiarowy przekładnik prądowy CTUB101-CTBC20
- Prąd wejściowy (current) 63 A
- Średnica otworu 20 mm
Dane techniczne
- Napięcie znamionowe: 800 V
- Kategoria przepięcia III
- Wysokość eksploatacji: ≤ 2000 m nad poziomem morza
- Znamionowe napięcie impulsowe: IC1 / IC2 8 kV
- Znamionowe napięcie izolacji (wzmocniona izolacja): IC1 / IC2 800 V.
- Stopień zanieczyszczenia: 2
- Napięcie zasilania Us: DC ± 12 V.
- Zakres roboczy nas: ± 2%
- Ripple Us: ≤ 1%
- Zużycie własne: ≤ 2,5 W.
- Prąd rozruchowy: 500 mA (na podstawie RCMA423)
- CTBC20 przy IΔn = 30 mA: 40 A
- CTBC20 przy IΔn = 300 mA: 63 A
- Dokładność pomiaru: ±1 %
- Uzwojenie testowe: tak
- Znamionowy termiczny prąd różnicowy Icth: 30 A.
- Znamionowy prąd cieplny krótkotrwały Ith: 2,4 kA / 1 s
- Znamionowy prąd szczytowy Idyn: 6 kA / 40 ms
- Wyjście
- Oznaczenie: S1 (k), S2 (l)
- Skalowanie: 400 mV / 1 A.
- Maksymalne napięcie: ± 10 V.
- Maksymalna długość połączenia: 10 m
- Rezystancja wyjściowa: 172 Ω
- Stopień ochrony, wbudowane komponenty (DIN EN 60529): IP40
- Stopień ochrony, zaciski (DIN EN 60529): IP20
- Klasa palności UL94 V-0
- Rodzaj produktu
Przetwornik pomiarowy prądu
- Prąd pierwotny
63 A
2.5 W
- Średnica otworu
20 mm
- Model katalogowy producenta
CTUB101-CTBC20
- Wymiary
(D x S x W) 78 x 126 x 151 mm
- Waga
230 g
- Prąd pierwotny
63 A
- Kategoria pomiarowa
CAT III
- Szerokość produktu
126 mm
- Wysokość produktu
151 mm
- Długość produktu
78 mm
Do pobrania
Karta katalogowa
Karta katalogowa 2372852 Bender CTUB101-CTBC20 B78120010 Przetwornik pomiarowy prądu Prąd pierwotny 63 A Średnica otworu:20 mm 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2372852 Bender CTUB101-CTBC20 B78120010 Przetwornik pomiarowy prądu Prąd pierwotny 63 A Średnica otworu:20 mm 1 szt.
Opis
Pomiarowe przekładniki prądowe serii CTUB100 to kombinacja mierzących rdzeni przekładników prądowych CTBC ... i modułów elektronicznych CTUB10 ..., które łączą prądy AC i DC
konwertować oceniany sygnał pomiarowy. Sygnał pomiarowy można ocenić za pomocą urządzeń z serii RCMA420 / 423, RCMS460 / 490 lub EDS440 / EDS441LAB.
Połączenie przekładników prądowych pomiarowych z odpowiednimi urządzeniami odbywa się za pomocą kabla 2- lub 6-żyłowego. Mogą być stosowane w systemach DC, AC i 3 (N) AC
potrzebami.
Przekładniki pomiarowe CTUB101-CTBCxx są przeznaczone do podłączenia do urządzeń serii RCMA420 / 423 i są podłączane bezpośrednio do urządzenia analizującego za pomocą 6-żyłowego kabla
zasilany napięciem zasilającym DC ± 12 V. Przekładniki pomiarowe CTUB102-CTBCxx są przeznaczone do podłączenia do RCMS460 / 490. Jeśli przekładniki prądowe CTUB102-CTBCxx są podłączone do systemu RCMS460 / 490, wymagane jest zasilanie 24 V DC dla przekładników prądowych, które są dostępne jako wyposażenie dodatkowe.
Przekładniki pomiarowe CTUB104-CTBCxx są przeznaczone do podłączenia do EDS440 lub EDS441LAB. Jeśli przekładniki pomiarowe CTUB104-CTBCxx są podłączone do takiego
Jeśli podłączony jest lokalizator uszkodzeń izolacji, do przekładnika prądowego pomiarowego wymagany jest zasilacz 24 V DC, który jest dostępny jako wyposażenie dodatkowe.
Rdzenie przekładników prądowych serii CTBC20P… 210P mają zintegrowane ekranowanie magnetyczne i są odpowiednie do zastosowań z dużym obciążeniem lub prądami rozruchowymi.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
konwertować oceniany sygnał pomiarowy. Sygnał pomiarowy można ocenić za pomocą urządzeń z serii RCMA420 / 423, RCMS460 / 490 lub EDS440 / EDS441LAB.
Połączenie przekładników prądowych pomiarowych z odpowiednimi urządzeniami odbywa się za pomocą kabla 2- lub 6-żyłowego. Mogą być stosowane w systemach DC, AC i 3 (N) AC
potrzebami.
Przekładniki pomiarowe CTUB101-CTBCxx są przeznaczone do podłączenia do urządzeń serii RCMA420 / 423 i są podłączane bezpośrednio do urządzenia analizującego za pomocą 6-żyłowego kabla
zasilany napięciem zasilającym DC ± 12 V. Przekładniki pomiarowe CTUB102-CTBCxx są przeznaczone do podłączenia do RCMS460 / 490. Jeśli przekładniki prądowe CTUB102-CTBCxx są podłączone do systemu RCMS460 / 490, wymagane jest zasilanie 24 V DC dla przekładników prądowych, które są dostępne jako wyposażenie dodatkowe.
Przekładniki pomiarowe CTUB104-CTBCxx są przeznaczone do podłączenia do EDS440 lub EDS441LAB. Jeśli przekładniki pomiarowe CTUB104-CTBCxx są podłączone do takiego
Jeśli podłączony jest lokalizator uszkodzeń izolacji, do przekładnika prądowego pomiarowego wymagany jest zasilacz 24 V DC, który jest dostępny jako wyposażenie dodatkowe.
Rdzenie przekładników prądowych serii CTBC20P… 210P mają zintegrowane ekranowanie magnetyczne i są odpowiednie do zastosowań z dużym obciążeniem lub prądami rozruchowymi.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
