Name: binder 09 0305 09 03-20 Złącze męskie kablowe 09 0305 09 03, 1 szt.
Brand: binder
SKU: 3214779
Availability: BackOrder

Czarny i srebrny wtyk z wieloma stykami, typowy dla połączeń elektronicznych, o cylindrycznym kształcie.

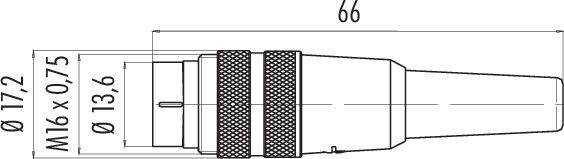

Rysunek techniczny wtyczki o następujących parametrach: długość całkowita 66 mm, średnica ø 17,2 mm, gwint M16 x 0,75, średnica wewnętrzna ø 13,6 mm.

Diagram złącza trzypinowego z ponumerowanymi stykami 1, 2 i 3.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze męskie kablowe

Rodzaj złącza

złącze męskie proste

Łączna ilość styków

Połączenie komponentów

lutowane

Zawartość

1 szt.

Karta katalogowa (PDF)

Dostawa w śr. 28.10

26 Sztuki

Liczba

Sztuki

Suma (77,99 zł / Sztuka)

77,99 zł

63,41 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Złącze męskie kablowe

Złącze kablowe M16 IP40
Liczba biegunów: 3 DIN
3,0 - 6,0 mm
nieekranowany
do wlutowania
IP40

Dane techniczne

Zgodność EMC: nieekranowany
Rezystancja izolacji: ≥ 10¹⁰ Ω
Rezystancja styku: ≤ 3 mΩ
Grupa materiałów izolacyjnych: III
Kategoria przepięcia I.
Stopień zanieczyszczenia: 1
Materiał korpusu styku: PBT (UL94 V-0)
Przejście kablowe: 3,0 - 6,0 mm
Rodzaj montażu: montaż na kablu

Model katalogowy producenta: 09 0305 09 03

Rodzaj produktu: Złącze męskie kablowe

Rodzaj złącza: złącze męskie proste

Łączna ilość styków: 3

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Natężenie znamionowe: 7 A

Natężenie znamionowe - zaokrąglone: 7 A

Rodzaj zamknięcia: śruba

Napięcie znamionowe: 250 V

Materiał styku: CuZn (mosiądz)

Materiał obudowy: PA

: AWG 18

Numer katalogowy producenta: 09 0305 09 03-20

Ilość styków: 3

Maksymalny przekrój: 0.75 mm²

Zakres przekroju: 0.75 mm² (max)

Zgodne z RoHS: Tak

: IP40

Seria: 680

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Połączenie komponentów

Rodzaj złącza

Łączna ilość styków

Rodzaj produktu

Napięcie znamionowe

binder 09 0053 00 14-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 14 1 szt.

Numer produktu3214461

Dostawa w śr. 28.10

19 sztukaConrad Electronic

3 A

lutowane

złącze męskie z kołnierzem

Złącze męskie kołnierzowe

60 V

Sztuki

Min.: 1

Vielfache: 1

96,49 zł^*

binder 09 0053 80 14-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 14 1 szt.

Numer produktu3214462

Dostawa w pt. 20.11

Conrad Electronic

3 A

lutowane

złącze męskie z kołnierzem

Złącze męskie kołnierzowe

60 V

Sztuki

Min.: 1

Vielfache: 1

109,00 zł^*

binder 09 0053 90 14-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 14 1 szt.

Numer produktu3214463

Dostawa w śr. 28.10

15 sztukaConrad Electronic

3 A

lutowane

złącze męskie z kołnierzem

Złącze męskie kołnierzowe

60 V

Sztuki

Min.: 1

Vielfache: 1

119,00 zł^*

binder 09 0054 00 14-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 680 Łączna ilość styków: 14 1 szt.

Numer produktu3214464

Dostawa w śr. 28.10

8 sztukaConrad Electronic

3 A

lutowane

złącze żeńskie proste

Złącze żeńskie kołnierzowe

60 V

Sztuki

Min.: 1

Vielfache: 1

94,99 zł^*

binder 09 0054 80 14-20 Złącze żeńskie kołnierzowe złącze żeńskie proste, złącze żeńskie z kołnierzem Seria: 680 Łączna ilość styków: 14 1 szt.

Numer produktu3214465

Dostawa w czw. 29.04.2027

Conrad Electronic

3 A

lutowane

złącze żeńskie proste

Złącze żeńskie kołnierzowe

60 V

Sztuki

Min.: 1

Vielfache: 1

97,99 zł^*

binder 09 0054 90 14-20 Złącze żeńskie kołnierzowe złącze żeńskie proste, złącze żeńskie z kołnierzem Seria: 680 Łączna ilość styków: 14 1 szt.

Numer produktu3214466

Dostawa w śr. 28.10

143 sztukaConrad Electronic

3 A

lutowane

złącze żeńskie proste

Złącze żeńskie kołnierzowe

60 V

Sztuki

Min.: 1

Vielfache: 1

129,00 zł^*

binder 09 0197 00 24-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 24 1 szt.

Numer produktu3214750

Dostawa w pt. 20.11

Conrad Electronic

1 A

lutowane

złącze męskie z kołnierzem

Złącze męskie kołnierzowe

60 V

Sztuki

Min.: 1

Vielfache: 1

269,00 zł^*

binder 09 0197 80 24-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 24 1 szt.

Numer produktu3214751

Dostawa w pt. 20.11

Conrad Electronic

1 A

lutowane

złącze męskie z kołnierzem

Złącze męskie kołnierzowe

60 V

Sztuki

Min.: 1

Vielfache: 1

279,00 zł^*

binder 09 0197 90 24-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 24 1 szt.

Numer produktu3214752

Dostawa w pt. 20.11

Conrad Electronic

1 A

lutowane

złącze męskie z kołnierzem

Złącze męskie kołnierzowe

60 V

Sztuki

Min.: 1

Vielfache: 1

319,00 zł^*

binder 09 0198 00 24-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 680 Łączna ilość styków: 24 1 szt.

Numer produktu3214753

Dostawa w wt. 24.11

Conrad Electronic

1 A

lutowane

złącze żeńskie proste

Złącze żeńskie kołnierzowe

60 V

Sztuki

Min.: 1

Vielfache: 1

209,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 3214779 binder 09 0305 09 03-20 Złącze męskie kablowe 09 0305 09 03, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3214779 binder 09 0305 09 03-20 Złącze męskie kablowe 09 0305 09 03, 1 szt.

Opis

Te siedem serii miniaturowych złączy okrągłych nadaje się do szerokiego zakresu zastosowań dzięki szerokiej gamie systemów blokujących, układów styków, stopni ochrony IP i zakończeń. Klienci mogą wybierać pomiędzy zamkiem push-pull, zatrzaskowym, bagnetowym i M16. W zależności od serii złącza od 2 do 24 styków dostępne są w wersji kablowej lub kołnierzowej. Typy połączeń obejmują zaciskane, lutowane zanurzeniowo, zaciski śrubowe i połączenia lutowane, przewody linkowe i kable formowane. Podobnie jak wszystkie produkty Binder, te miniaturowe złącza są wykonane z materiałów wysokiej jakości, co zapewnia długą i niezawodną żywotność. Wiele z nich posiada certyfikaty UL i VDE, niektóre są zgodne z ASIG.

Właściwości:

• Stopień ochrony IP40, IP67, IP67 ekranowany lub IP68
• 2 do 24-biegunowe
• Wersje kabli prostych i kątowych
• Wersje kołnierzowe
• Styki z mosiądzu i brązu platerowane złotem lub srebrem
• 1000 cykli łączenia i więcej
• Wiele systemów blokowania, w tym bagnetowe, zatrzaskowe i M16

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
