Name: binder 77 3419 0000 50005-0500-20 Złącze konfekcjonowane czujnika/aktuatora M12 złącze męskie proste 5 m Ilość pinów: 5
Brand: binder
SKU: 3217059
Availability: BackOrder

Czarny kabel elektroniczny z okrągłym złączem do zastosowań przemysłowych, pokazujący stronę przyłączeniową z wieloma stykami.

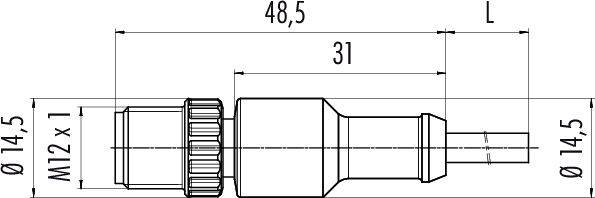

Rysunek techniczny cylindrycznego złącza z wymiarami: całkowita długość 48,5 mm, średnica przewodu 14,5 mm, gwint M12 x 1.

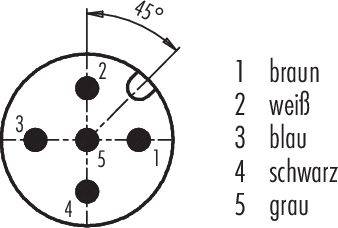

Szkic 5-pinowego złącza. Numery od 1 do 5 oznaczają piny: brązowy, biały, niebieski, czarny, szary. Strzałka wskazuje 45°.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze konfekcjonowane czujnika/aktuatora

Rodzaj złącza

złącze męskie proste

Złącze po stronie A

M12

Ilość pinów

Długość kabla

5 m

Karta katalogowa (PDF)

Dostawa w pt. 27.11

Liczba

Sztuki

Suma (129,00 zł / Sztuka)

129,00 zł

104,88 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przewód

Złącze kabla M12-A
Ilość biegunów 5
nieekranowany
formowane na kablu
IP68
na liście UL
Czysta czerń
5 x 0.34 mm²

Dane techniczne

Zgodność EMC: nieekranowany
Rezystancja izolacji: ≥ 10⁸ Ω
Rezystancja styku: ≤ 3 mΩ
Typ izolacji: II
Kategoria przepięcia: II
Stopień zabrudzenia 3
Materiał korpusu styku: PUR
Materiał zamka: cynkowy odlew ciśnieniowy, niklowany
Pasek izolacyjny: PP9Y bezhalogenowy
Przekrój kabla: 5 x 0,34 mm²
Prędkość jazdy: ≤ 200 m/min (odległość pozioma 5 m)
Promień gięcia przesuwanego kabla: ≥ 10 x Ø
Promień gięcia kabla stałego: ≥ 5 x Ø
Bezhalogenowa: tak
Rodzaj montażu: montaż na kablu

Model katalogowy producenta: 77 3419 0000 50005-0500

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Rodzaj złącza: złącze męskie proste

Złącze po stronie A: M12

Ilość pinów: 5

Długość kabla: 5 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 60 V

Natężenie znamionowe: 2 A

Natężenie znamionowe - zaokrąglone: 2 A

Maksymalny przekrój połączenia: 0.34 mm²

Przekrój przewodu czujnika/aktuatora: 0.34 mm²

Połączenie komponentów: kabel z wtyczką

Kolor: czarny

Rodzaj gwintu: M12

Rodzaj gwintu montażowego kabla: M12

Kodowanie: A

Materiał styku: CuZn (mosiądz)

Powierzchnia styku: Au (złoto)

: IP68

Specyfikacja: bezhalogenowy

Minimalna temperatura: -50 °C

Maksymalna temperatura: 90 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 77 3419 0000 50005-0500-20

Zawartość: 1 szt.

Średnica kabla: 5.0 mm
