Name: binder 77 3427 0000 80005-1000-20 Złącze konfekcjonowane czujnika/aktuatora M12 złącze męskie kątowe 10 m Ilość pinów: 5
Brand: binder
SKU: 3217141
Availability: BackOrder

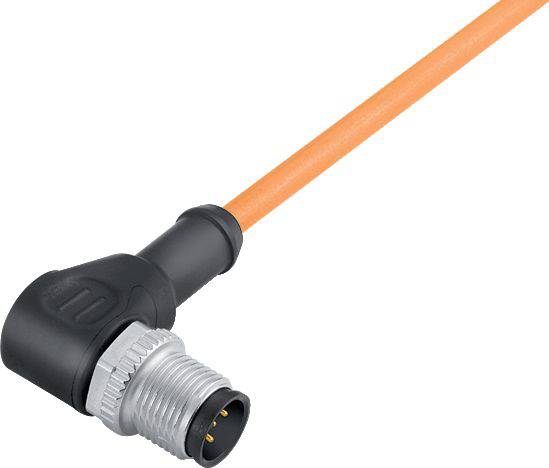

'Pomarańczowy kabel z giętym wtykiem i czterema stykami, odpowiedni do zastosowań przemysłowych.'

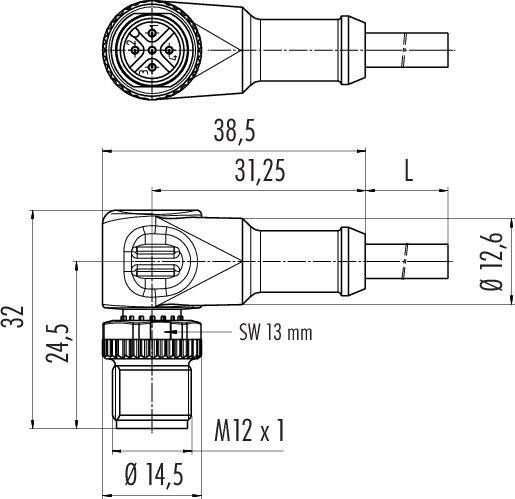

Rysunek techniczny wtyczki gwintowanej z wymiarami: całkowita długość 38,5 mm, średnica główna 12,6 mm, gwint M12 x 1, szerokość klucza 13 mm.

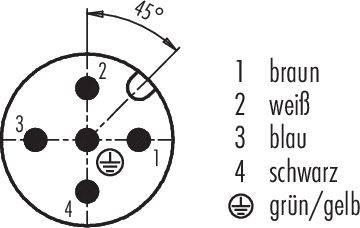

Diagram wtyczki z 4 pinami, ponumerowanymi od 1 do 4, z uziemieniem. Kąty oznaczone pod 45°, kod kolorów: brązowy, biały, niebieski, czarny, zielono/żółty.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze konfekcjonowane czujnika/aktuatora

Rodzaj złącza

złącze męskie kątowe

Złącze po stronie A

M12

Ilość pinów

Długość kabla

10 m

Karta katalogowa (PDF)

Dostawa w pt. 27.11

Liczba

Sztuki

Suma (269,00 zł / Sztuka)

269,00 zł

218,70 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przewód

Złącze kątowe M12-A
Ilość biegunów 5
nieekranowany
formowane na kablu
IP68
na liście UL
CZYSTA pomarańcza
5 x 0.34 mm²
do zastosowań spawalniczych

Dane techniczne

Zgodność EMC: nieekranowany
Rezystancja izolacji: ≥ 10¹⁰ Ω
Rezystancja styku: ≤ 3 mΩ
Typ izolacji: II
Kategoria przepięcia: II
Stopień zabrudzenia 3
Materiał korpusu styku: PUR
Materiał zamka: cynkowy odlew ciśnieniowy, niklowany
Pasek izolacyjny: PP9Y bezhalogenowy
Przekrój kabla: 5 x 0,34 mm²
Prędkość jazdy: ≤ 3,3 m/s w poziomie i maks. 5 m/s²
Promień gięcia przesuwanego kabla: ≥ 10 x Ø
Promień gięcia kabla stałego: ≥ 5 x Ø
Bezhalogenowa: tak
Rodzaj montażu: montaż na kablu

Model katalogowy producenta: 77 3427 0000 80005-1000

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Rodzaj złącza: złącze męskie kątowe

Złącze po stronie A: M12

Ilość pinów: 5

Długość kabla: 10 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 60 V

Natężenie znamionowe: 4 A

Natężenie znamionowe - zaokrąglone: 4 A

Maksymalny przekrój połączenia: 0.34 mm²

Przekrój przewodu czujnika/aktuatora: 0.34 mm²

Połączenie komponentów: kabel z wtyczką

Kolor: pomarańczowy

Rodzaj gwintu: M12

Kodowanie: A

Materiał styku: CuZn (mosiądz)

Powierzchnia styku: Au (złoto)

: IP68

Specyfikacja: bezhalogenowy

Minimalna temperatura: -50 °C

Maksymalna temperatura: 90 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 77 3427 0000 80005-1000-20

Zawartość: 1 szt.

Średnica kabla: 4.7 mm
