Name: Bürkert Zawór sterowany 146353 2012 G 1/4 Średnica nominalna 50 mm NO ze sprężyną ustalającą 1 szt.
Brand: Bürkert
SKU: 624197
Availability: BackOrder

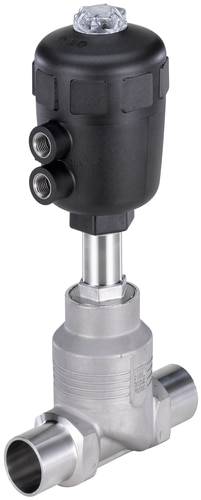

Pneumatyczny zawór metalowo-plastikowy, zaprojektowany do stosowania w systemach rurociągowych, wyposażony w dwa przyłącza boczne.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w śr. 28.10

1 Sztuki

Liczba

Sztuki

Suma (4889,00 zł / Sztuka)

4889,00 zł

3974,80 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 459,99 zł

Dostępnych jest tylko 1 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

2/2-drożny zawór przelotowy do mediów do +180 °C, stal niezdz.

Do mediów do +180°C.
Duża żywotność
Wskaźnik optyczny w standardzie
Obrotowa głowica napędu do ustawienia złącza przełącznika
Szeroki wybór rozmiaru napędu zapewnia optymalne ekonomiczne kombinacje
Ramię udarowe w przypadku cieczy przepływy pod siedzibą
Kompaktowy zawór prosty
Materiał obudowy: Obudowa 316L

Dane techniczne

Średnica nominalna 50 mm
Średnica wału napędowego Ø 100 mm
Wartość kV 45,0 m³/h
Ciśnienie operacyjne patrz wykres ciśnienia w karcie danych
Maksymalne ciśnienie robocze: 16 bar do +180 °C
Temperatura medium od -10 do +180 ° C.
Temperatura otoczenia: Od -10 do +60°C

Rodzaj produktu: Zawór sterowany

Maksymalne ciśnienie robocze: 16 bar

Materiał obudowy: stal nierdzewna

Połączenie pneumatyczne: G 1/4

Zakres temperatury roboczej: -10 °C (min)

Temperatura nośnika (zakres): -10 do +180 °C

Numer katalogowy producenta: 146353

Minimalne ciśnienie robocze: 0 bar

Minimalna temperatura robocza: -10 °C

Element uszczelniający: PTFE

Funkcje pneumatyczne: 2/2 drożny

Waga: 7.000 kg

Maksymalna temperatura medium: +180 °C

Minimalna temperatura medium: -10 °C

Płyn przeznaczony dla zaworu: media płynne

Średnica nominalna: 50 mm

Właściwości pneumatyczne: złącze G 1/4

Wysokość produktu: 309 mm

Długość produktu: 175 mm

Kontrola ciśnienia (max.): 10 bar

Ciśnienie sterowania (min.): 2 bar

Maksymalna temperatura otoczenia: +60 °C

Minimalna temperatura otoczenia: -10 °C

Obsługa: NO ze sprężyną ustalającą

Współczynnik przepływu (Kv): 750 l/min

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Połączenie pneumatyczne

Maksymalne ciśnienie robocze

Bürkert Zawór sterowany 146230 2012 G 1/8 Średnica nominalna 10 mm NC ze sprężyną ustalająca 1 szt.

Numer produktu624089

Dostawa w śr. 28.10

1 sztukaConrad Electronic

G 1/8

15 bar

Sztuki

Min.: 1

Vielfache: 1

2089,00 zł^*

Bürkert Zawór sterowany 146239 2012 G 1/4 Średnica nominalna 10 mm NC ze sprężyną ustalająca 1 szt.

Numer produktu624095

Dostawa w śr. 28.10

1 sztukaConrad Electronic

G 1/4

16 bar

Sztuki

Min.: 1

Vielfache: 1

2179,00 zł^*

Bürkert Zawór sterowany 146259 2012 G 1/4 Średnica nominalna 15 mm NC ze sprężyną ustalająca 1 szt.

Numer produktu624109

Dostawa w śr. 28.10

1 sztukaConrad Electronic

G 1/4

16 bar

Sztuki

Min.: 1

Vielfache: 1

2909,00 zł^*

Bürkert Zawór sterowany 146261 2012 G 1/4 Średnica nominalna 15 mm NC ze sprężyną ustalająca 1 szt.

Numer produktu624111

Dostawa w śr. 28.10

1 sztukaConrad Electronic

G 1/4

16 bar

Sztuki

Min.: 1

Vielfache: 1

2179,00 zł^*

Bürkert Zawór sterowany 146265 2012 G 1/4 Średnica nominalna 15 mm NO ze sprężyną ustalającą 1 szt.

Numer produktu624113

Dostawa w śr. 28.10

1 sztukaConrad Electronic

G 1/4

16 bar

Sztuki

Min.: 1

Vielfache: 1

2909,00 zł^*

Bürkert Zawór sterowany 146271 2012 G 1/8 Średnica nominalna 20 mm 2/2-drożny 1 szt.

Numer produktu624116

Dostawa w śr. 28.10

1 sztukaConrad Electronic

G 1/8

6.5 bar

Sztuki

Min.: 1

Vielfache: 1

2989,00 zł^*

Bürkert Zawór sterowany 146277 2012 G 1/8 Średnica nominalna 20 mm NO ze sprężyną ustalającą 1 szt.

Numer produktu624120

Dostawa w śr. 28.10

1 sztukaConrad Electronic

G 1/8

16 bar

Sztuki

Min.: 1

Vielfache: 1

2989,00 zł^*

Bürkert Zawór sterowany 146285 2012 G 1/4 Średnica nominalna 20 mm NC ze sprężyną ustalająca 1 szt.

Numer produktu624124

Dostawa w śr. 28.10

1 sztukaConrad Electronic

G 1/4

10 bar

Sztuki

Min.: 1

Vielfache: 1

2249,00 zł^*

Bürkert Zawór sterowany 146286 2012 G 1/4 Średnica nominalna 20 mm NC ze sprężyną ustalająca 1 szt.

Numer produktu624125

Dostawa w śr. 28.10

1 sztukaConrad Electronic

G 1/4

10 bar

Sztuki

Min.: 1

Vielfache: 1

2249,00 zł^*

Bürkert Zawór sterowany 146291 2012 G 1/4 Średnica nominalna 20 mm NO ze sprężyną ustalającą 1 szt.

Numer produktu624129

Dostawa w śr. 28.10

1 sztukaConrad Electronic

G 1/4

16 bar

Sztuki

Min.: 1

Vielfache: 1

2249,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 624197 Bürkert Zawór sterowany 146353 2012 G 1/4 Średnica nominalna 50 mm NO ze sprężyną ustalającą 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 624197 Bürkert Zawór sterowany 146353 2012 G 1/4 Średnica nominalna 50 mm NO ze sprężyną ustalającą 1 szt.

Opis

Sterowany obce wentyl prosty składa się z pneumatycznej napędu tłokowego i 2-drożnej obudowy zaworu. Sprawdzone, bezobsługowe i bezobsługowe podzestawy podciągające akumulatory zapewniają wysoką szczelność i żywotność.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

2/2-drożny zawór prosty z napływem napływowym pod elementów
Złącze spawania zgodnie z EN ISO 1127/ISO 4200
Otwarte napięcie sprężyny
Materiał obudowy: Stal nierdzewna 316L
Ciśnienie znamionowe PN 25 (stopień ciśnienia obudowy)
Poliamid, materiał napędowy
Materiał uszczelniający PTFE
Uniwersalne zastosowanie do cieczy, gazów i pary
Lepkość maks. 600 mm²/sek
Gniazdo popychacz PTFE V-Ring z kompensacją sprężynowym
Pozycja montażowa: Dowolna, najlepiej z siłownikiem ustawionym pionowo
Układy sterownicze medium powietrze i gazy neutralne
Złącze sterujące powietrza G 1/4"

Uwagi

Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
