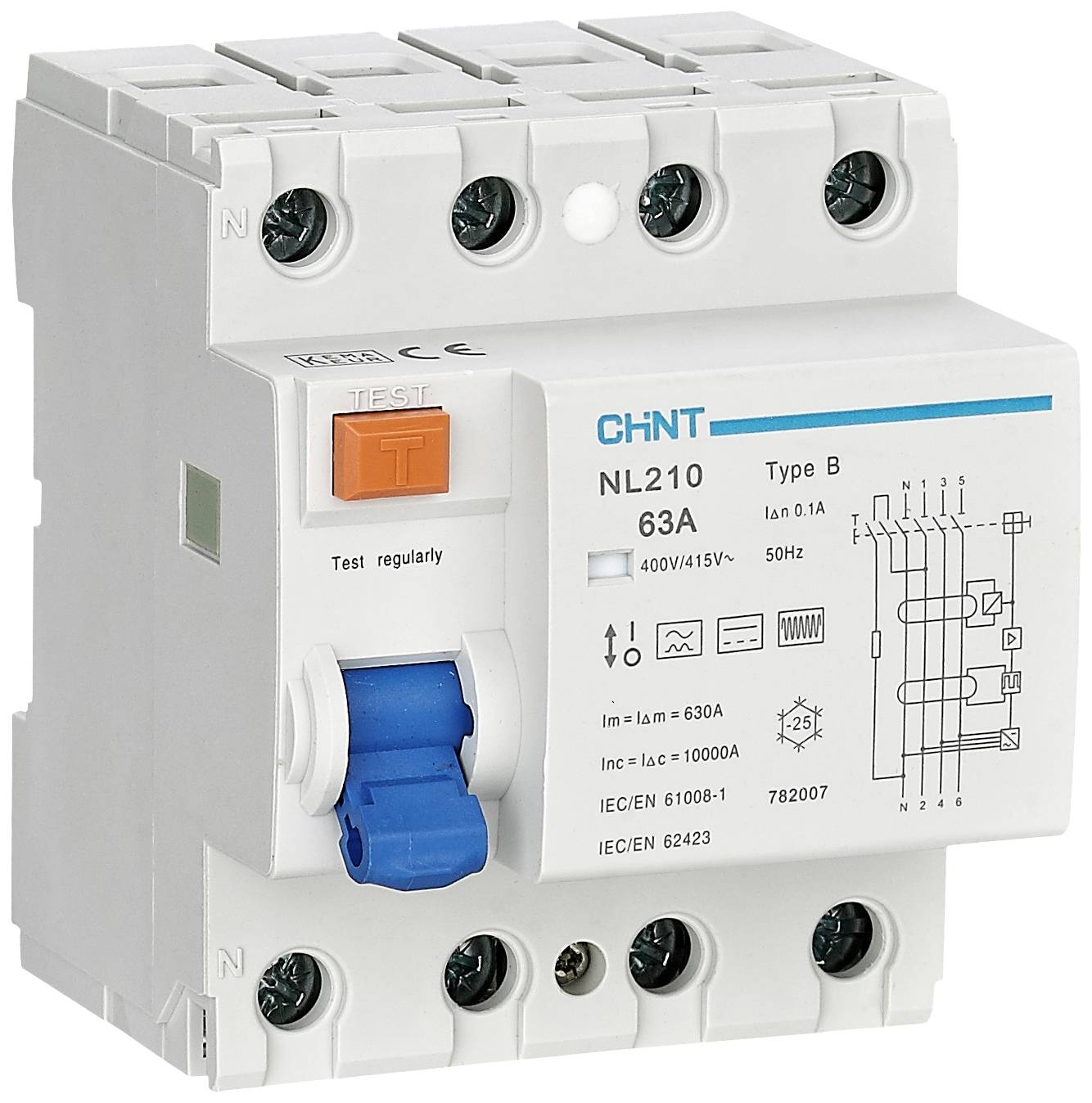

Chint 782007 Wyłącznik różnicowoprądowy B/10 kA 3 styki 63 A 0.1 A 415 V
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wyłącznik różnicowoprądowy
Ilość styków
3
Typ wyzwalacza
B/10 kA
Znamionowe natężenie różnicowe
0.1 A
Natężenie znamionowe - zaokrąglone
63 A
Karta katalogowa (PDF)
Cechy produktu
RCCB 3PN Typ B 63A 100mA 10kA
- Napięcie znamionowe=415 V
- Natężenie znamionowe=63 A
- Natężenie graniczne=10 kA
- Ilość styków=3
Dane techniczne
- Rodzaj produktu
Wyłącznik różnicowoprądowy
- Ilość styków
3
- Typ wyzwalacza
B/10 kA
- Znamionowe natężenie różnicowe
0.1 A
- Natężenie znamionowe
63 A
- Natężenie znamionowe - zaokrąglone
63 A
- Wymiary
(S x W x G) 72 x 91 x 79 mm
- Natężenie graniczne
10 kA
- Kolor
niebieski
biały
- Zawartość
1 szt.
- Klasa izolacji
II
III
- Napięcie znamionowe
415 V
- Szerokość produktu
72 mm
- Wysokość produktu
91 mm
- Głębokość produktu
79 mm
- Typ
B
Zgodność i certyfikaty
Certified by EU Garan
Do pobrania
Karta katalogowa
Karta katalogowa 2524983 Chint 782007 Wyłącznik różnicowoprądowy B/10 kA 3 styki 63 A 0.1 A 415 V
Warunki gwarancji
Warunki gwarancji 2524983 Chint 782007 Wyłącznik różnicowoprądowy B/10 kA 3 styki 63 A 0.1 A 415 V
Opis
Przełączniki FL wykrywają prądy zwarciowe do ziemi i chronią ludzi i zwierzęta przed bezpośrednim i pośrednim kontaktem przed nadmiernym napięciem dotykowym. Chronią systemy przed zagrożeniem pożarowym na skutek wad izolacyjnych i znajdują zastosowanie zarówno w instalacjach budowlanych, jak iw przemyśle.
wybór
zajęcia typu
Typ AC: Wyzwolenie następuje przy wolno rosnącym sinusoidalnym prądzie różnicowym AC.
Typ A: Wyzwolenie następuje przy prądzie różnicowym AC, jak również przy wolno rosnącym i natychmiast pulsującym prądzie różnicowym DC.
Typ B: Potknięcie następuje w grzechu. Prąd różnicowy AC, z pulsującym prądem różnicowym DC i płynnym prądem różnicowym DC.
prądy wyzwalające
10mA - ochrona do użytku na zewnątrz
30mA - ochrona przed dotykiem bezpośrednim
300mA - Ochrona przed pośrednim kontaktem i zagrożeniem pożarowym
czasy wydania
natychmiastowy
natychmiastowe zwolnienie (bez zwłoki czasowej).
Krótki czas opóźnienia G
Wyzwalanie dopiero po co najmniej 10ms
Selektywna S
Gdy FI są połączone szeregowo, dalszy FI powinien wyzwalać z priorytetem.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
wybór
zajęcia typu
Typ AC: Wyzwolenie następuje przy wolno rosnącym sinusoidalnym prądzie różnicowym AC.
Typ A: Wyzwolenie następuje przy prądzie różnicowym AC, jak również przy wolno rosnącym i natychmiast pulsującym prądzie różnicowym DC.
Typ B: Potknięcie następuje w grzechu. Prąd różnicowy AC, z pulsującym prądem różnicowym DC i płynnym prądem różnicowym DC.
prądy wyzwalające
10mA - ochrona do użytku na zewnątrz
30mA - ochrona przed dotykiem bezpośrednim
300mA - Ochrona przed pośrednim kontaktem i zagrożeniem pożarowym
czasy wydania
natychmiastowy
natychmiastowe zwolnienie (bez zwłoki czasowej).
Krótki czas opóźnienia G
Wyzwalanie dopiero po co najmniej 10ms
Selektywna S
Gdy FI są połączone szeregowo, dalszy FI powinien wyzwalać z priorytetem.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Zakres dostawy
- RCCB 3PN Typ B 63A 100mA 10kA
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
