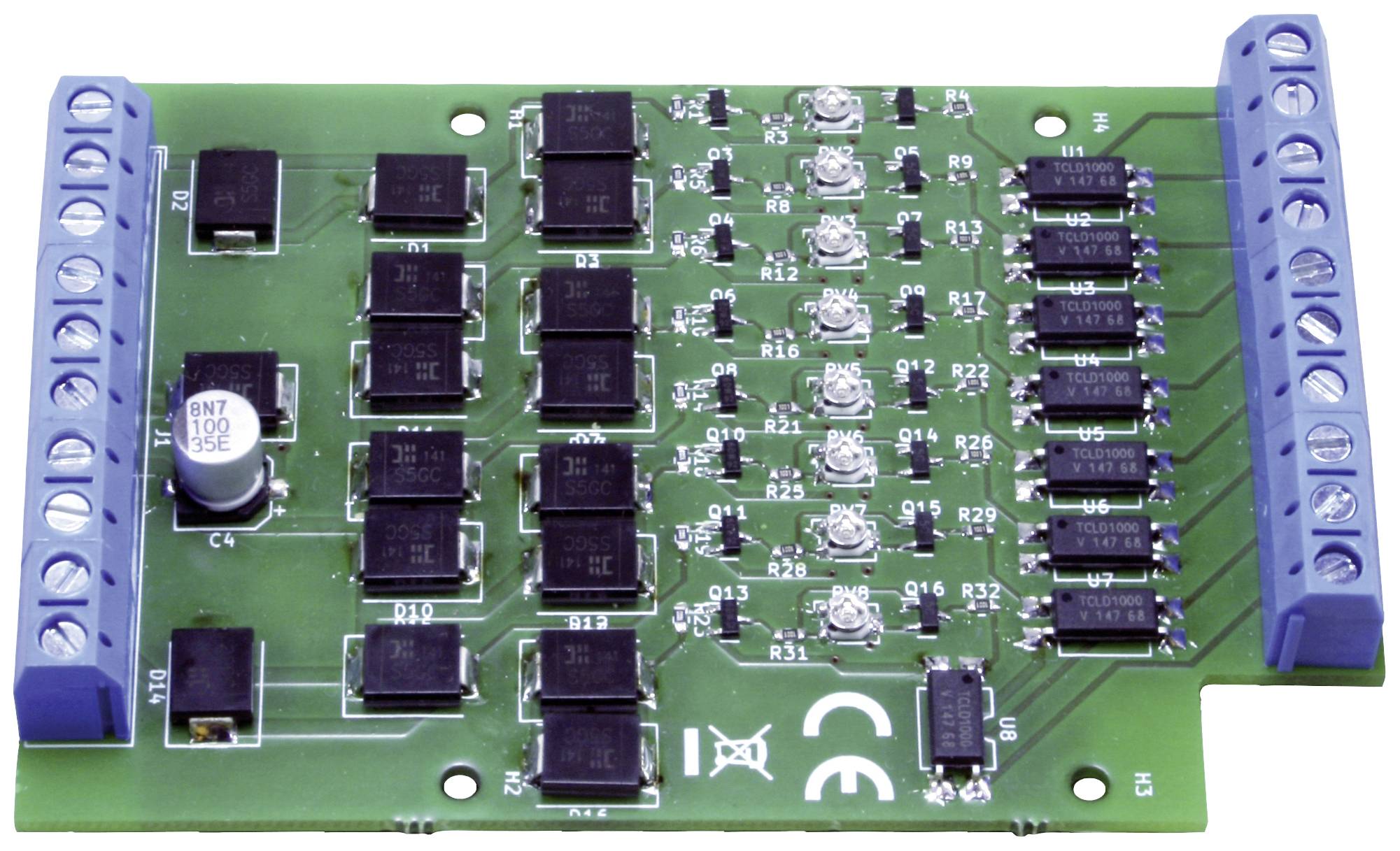

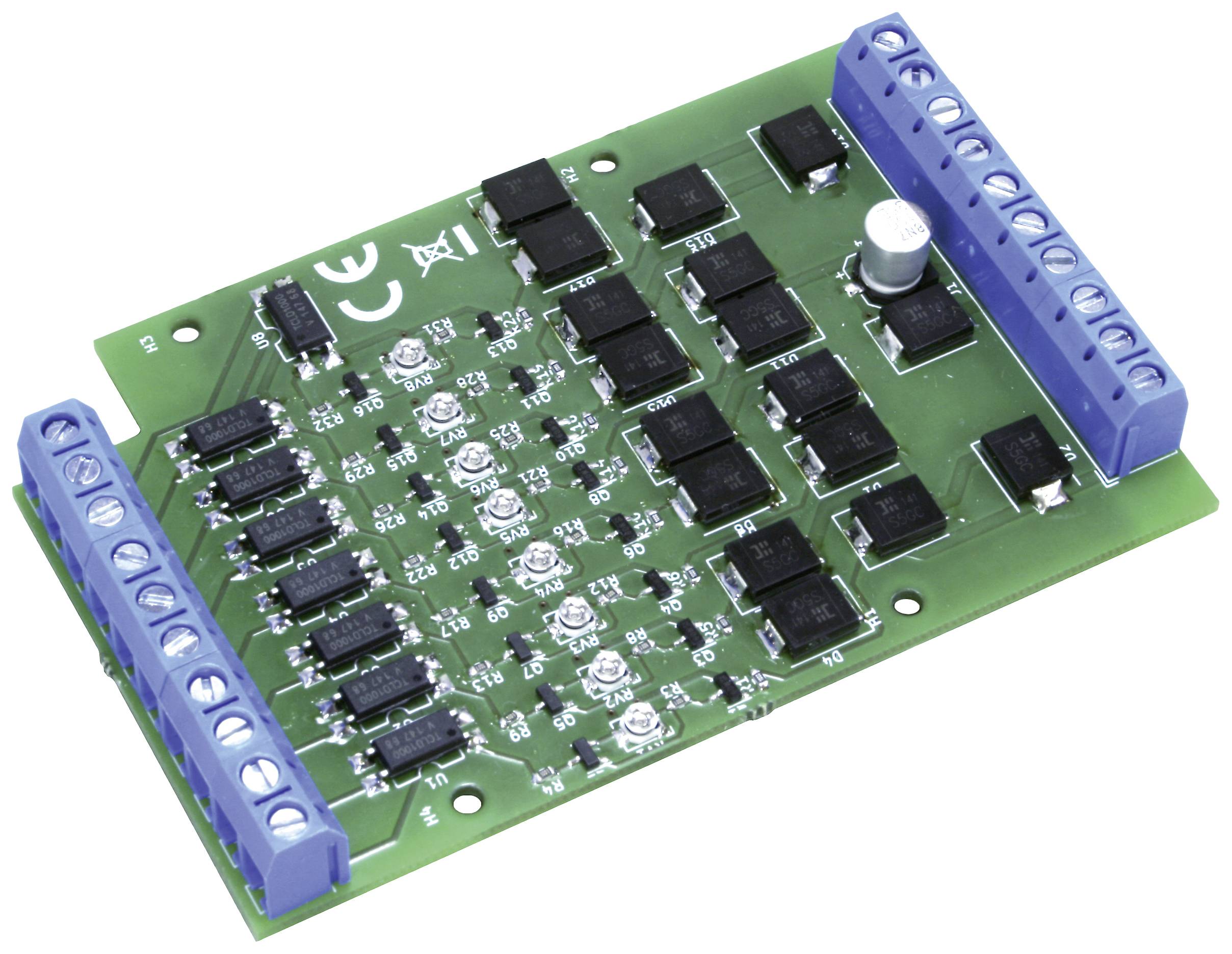

Czujnik zajęcia torów TAMS Elektronik GBM-8.2, Bst 52-01186-01
EAN:
Numer producenta
Numer produktu
16 Sztuki
Liczba
Suma (153,66 zł / Sztuka)
153,66 zł
189,00 zł
z VAT (klient indywidualny)
Cena netto
Cechy produktu
Czujnik zajętości toru GBM-8.2, moduł
- Do digitalizacji lokomotyw
Dane techniczne
- Rodzaj produktu
Czujnik zajęcia torów
- Producent dekodera
Tams
- Wersja dekodera
Komponent
- Ilość wyjść
8 x
- Długość produktu
97 mm
- Szerokość produktu
63 mm
- Klasa wiekowa
Od 15 lat
- Wymiary
(D x S) 97 mm x 63 mm
- Numer katalogowy producenta
52-01186-01
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2612756 Czujnik zajęcia torów TAMS Elektronik GBM-8.2, Bst 52-01186-01
Opis
„Właściwa” czułość, z jaką czujnik zajętości toru wykrywa pobór mocy na odcinku, zależy od kilku czynników: Jeśli na przykład pojazdy, których osie są pokryte farbą rezystancyjną, mają wywołać komunikat, wymagany jest bardzo wysoki poziom czułości . Jednak w systemach cyfrowych wysoka czułość może stać się problemem, jeśli napięcia zakłócające z systemu cyfrowego powodują fałszywe alarmy.
Dzięki GBM-8.2 czułość dla każdej sekcji sygnalizacyjnej można ustawić osobno na potencjometrze dostrajania i dostosować do indywidualnych wymagań.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Dzięki GBM-8.2 czułość dla każdej sekcji sygnalizacyjnej można ustawić osobno na potencjometrze dostrajania i dostosować do indywidualnych wymagań.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- W pełni zmontowany i przetestowany obwód
- Systemy wszystkich wielkości nominalnych (do 6 A na odcinek toru)
- Systemy cyfrowe (niezależnie od formatu) w połączeniu z urządzeniami sprzężenia zwrotnego, które odczytują styki naziemne (np. s88)
- Systemy analogowe (prąd stały lub przemienny)
- Ilość monitorowanych odcinków toru: 8
- Zasilanie odcinków toru: wspólny transformator napędowy / obwód wspomagający
- maks. prąd na odcinek toru: 6 A
- Czułość: minimum 0,1 A (regulowana)
- Ilość wyjść: 8
- Maks. prąd na wejście 50 mA
- Ocena raportów o zajętości: w stosunku do uziemienia komponentów dalszych (izolacja elektryczna)
- Wyświetlanie raportów zajętości: np. za pomocą zewnętrznych diod LED na wyjściach
- Zasilanie: przez tor
Zakres dostawy
- Gotowy blok konstrukcyjny GBM-8
Uwagi
Zgodnie z zasadą, GBM-8.2 może wykrywać tylko pojazdy w analogowych systemach DC, które wjeżdżają na monitorowany odcinek toru z jednego kierunku jazdy.
