Sterowanie stacją kolejową cień TAMS Elektronik 51-04156-01-C

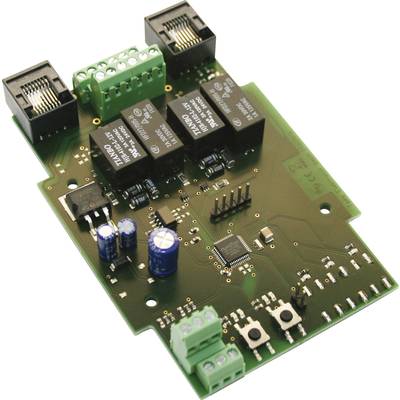

Zielona płytka drukowana z wieloma elementami elektronicznymi, w tym przekaźnikami, kondensatorami i złączami. Odpowiednia do zastosowań w obwodach elektronicznych i układach sterujących.

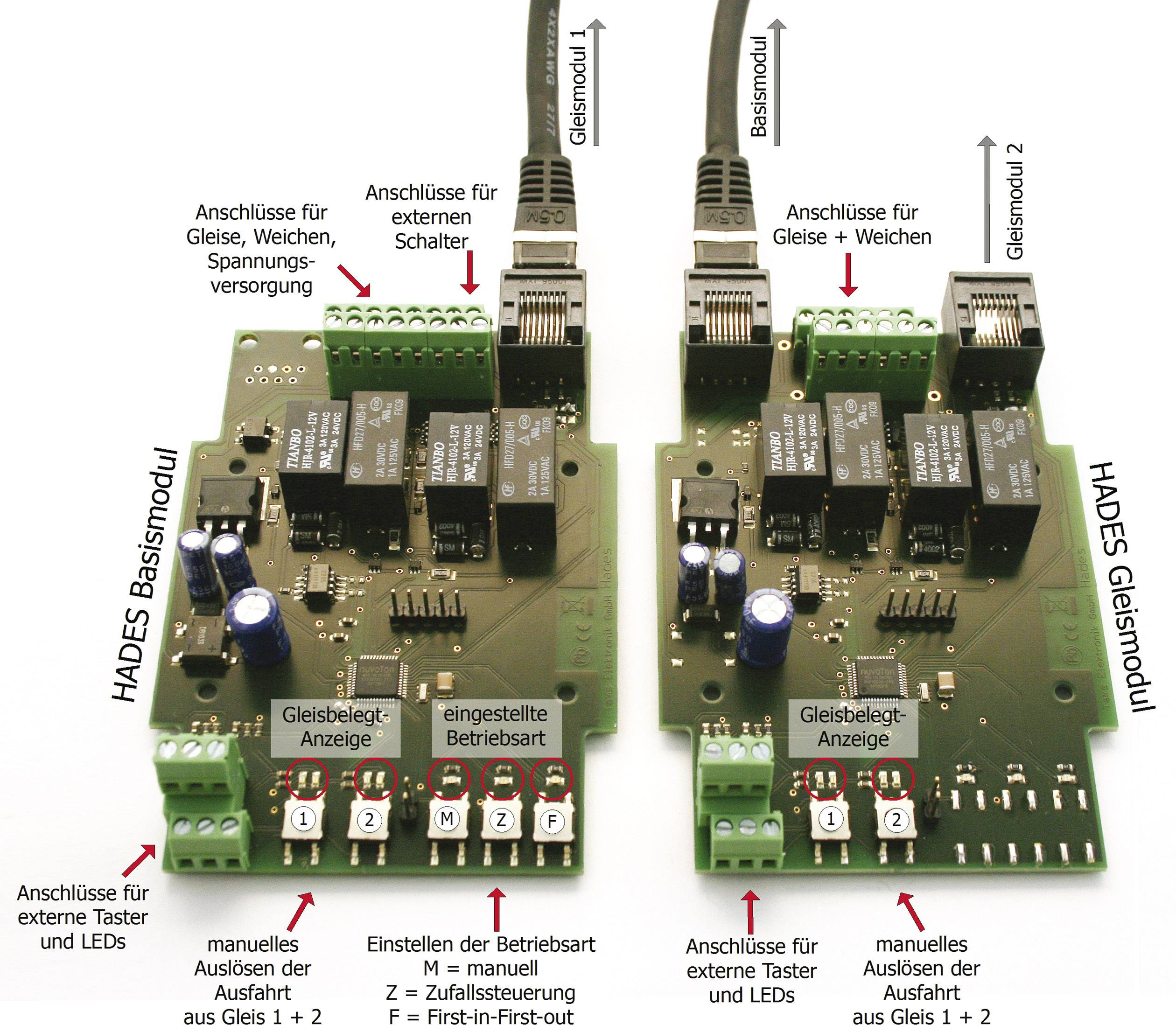

'Dwa elektroniczne moduły HADES na białym tle. Po lewej: moduł bazowy, pokazujący złącza dla przełączników zewnętrznych. Po prawej: moduł torowy, przedstawiający ustawienia trybu pracy i diody LED.'

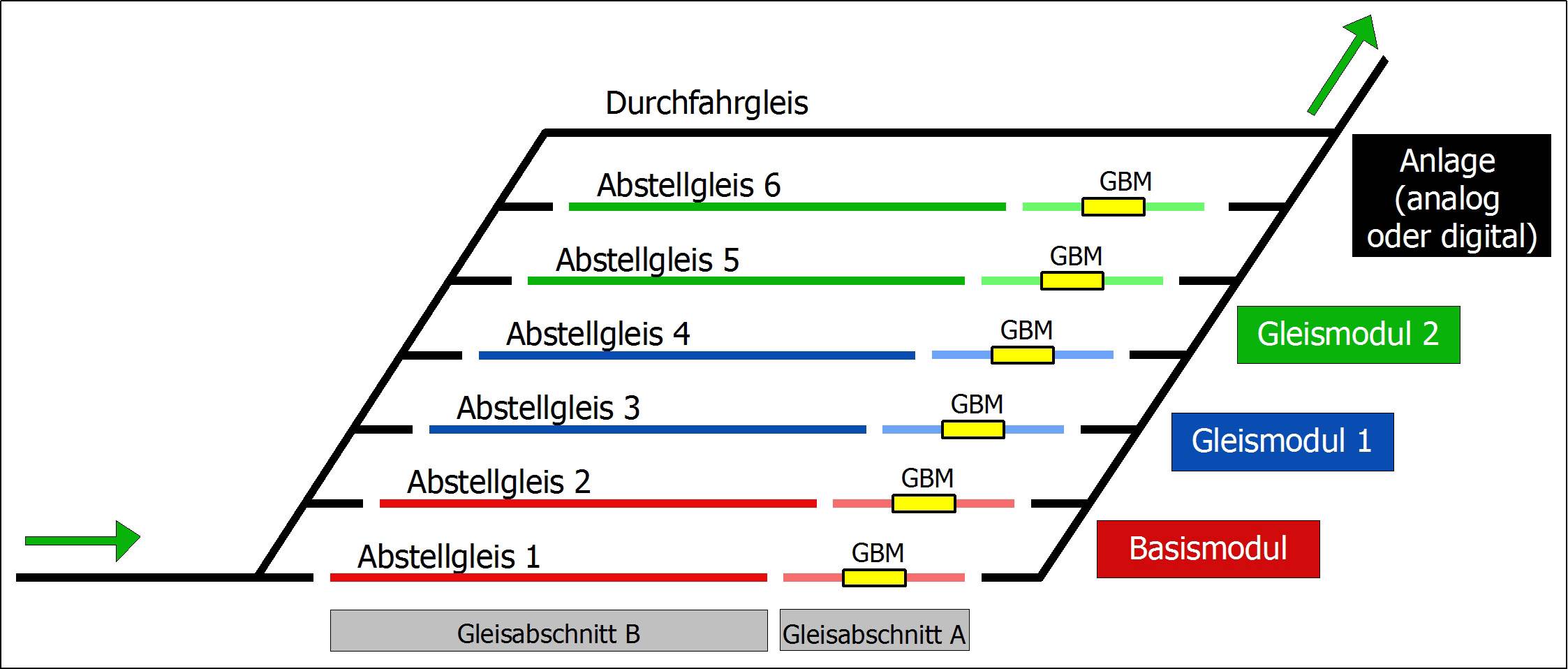

Diagram stacji postojowej z sześcioma torami postojowymi, urządzeniami GBM, dwoma modułami torów i modułem bazowym. Strzałki wskazują kierunek jazdy.

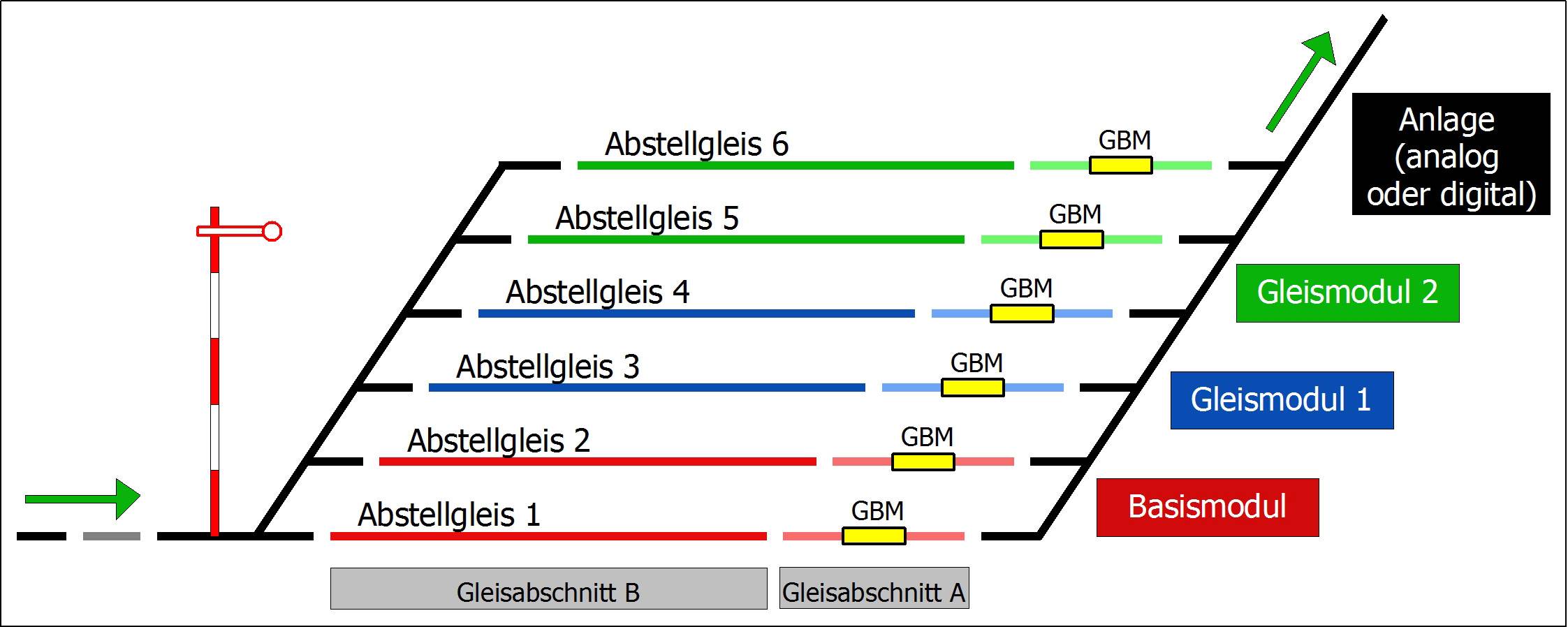

Diagram stacji kolejowej z sześcioma torami odstawczymi, modułami torów, modułem bazowym i rozdzielniami elektrycznymi. Zaznaczone odcinki torowe A i B.

1/4

Szybka dostawa w wt. 22.09

9 Sztuki

Liczba

Sztuki

Suma (316,26 zł / Sztuka)

316,26 zł

389,00 zł

z VAT (klient indywidualny)

Cena netto

Dostępnych jest tylko 9 sztuka

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Sterowanie stacją kolejową cień

Specyfikacja analogowych stacji sterowania: Moduł torów

Rodzaj modelu (Modelastwo kolejowe): moduł prefabrykowany

Natężenie wyjściowe: 3 A

Napięcie znamionowe (modele kolejek): 12-18 V DC/AC

Klasa wiekowa: Od 15 lat

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1492024 Sterowanie stacją kolejową cień TAMS Elektronik 51-04156-01-C

Opis

Pociągi wjeżdżające do stacji cienia są automatycznie kierowane na pierwszy wolny tor. Jeśli bocznica jest wolna, HADES przełącza powiązaną rozjazd. Krótki odcinek bocznicy jest pozbawiony zasilania przed przełącznikiem wyjściowym. Jak tylko zintegrowany czujnik zajętości toru wykryje odbiornik energii, przełącznik wjazdowy zostaje ustawiony, a sekcja za przełącznikiem wjazdowym zostaje wyłączona. Pociąg zatrzymuje się niezależnie od tego, czy lokomotywa ciągnie, czy pcha.

Moduł podstawowy monitoruje i kontroluje dwie pierwsze bocznice. Dodatkowy moduł torowy monitoruje i steruje 2 dodatkowymi bocznicami (można podłączyć maks. 15 modułów torowych).

W przypadku awarii diody LED migają i wyjazd innych pociągów jest blokowany. Jeśli zanikło tylko napięcie toru, po ponownym włączeniu praca jest kontynuowana z ostatnimi ustawieniami.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

od 2 do 32 bocznic
Możliwa nieparzysta liczba bocznic
Tryby pracy: „First-in-First-out”, sterowanie losowe, ręczne wyzwalanie przyciskiem
Połączenie modułów za pomocą kabli krosowych RJ-45
Blokowanie wyjścia za pomocą zewnętrznego wyłącznika na module podstawowym
Maksymalny prąd wyjściowy: 3000 mA na bocznicę.
