Name: Escha 8071668 gniazdo kołnierzowe 0.5 m Ilość pinów: 8 1 szt.
Brand: Escha
SKU: 3553479
Availability: InStock

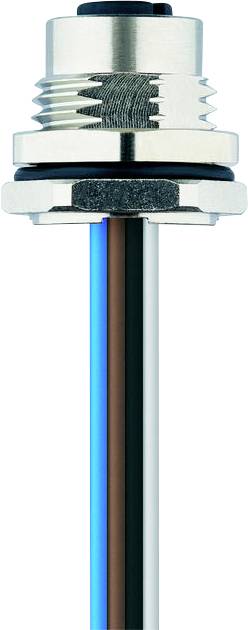

Zbliżenie cylindrycznego metalowego złącza elektrycznego, z którego na dole wyłaniają się trzy kolorowe przewody: niebieski, brązowy i czarny.

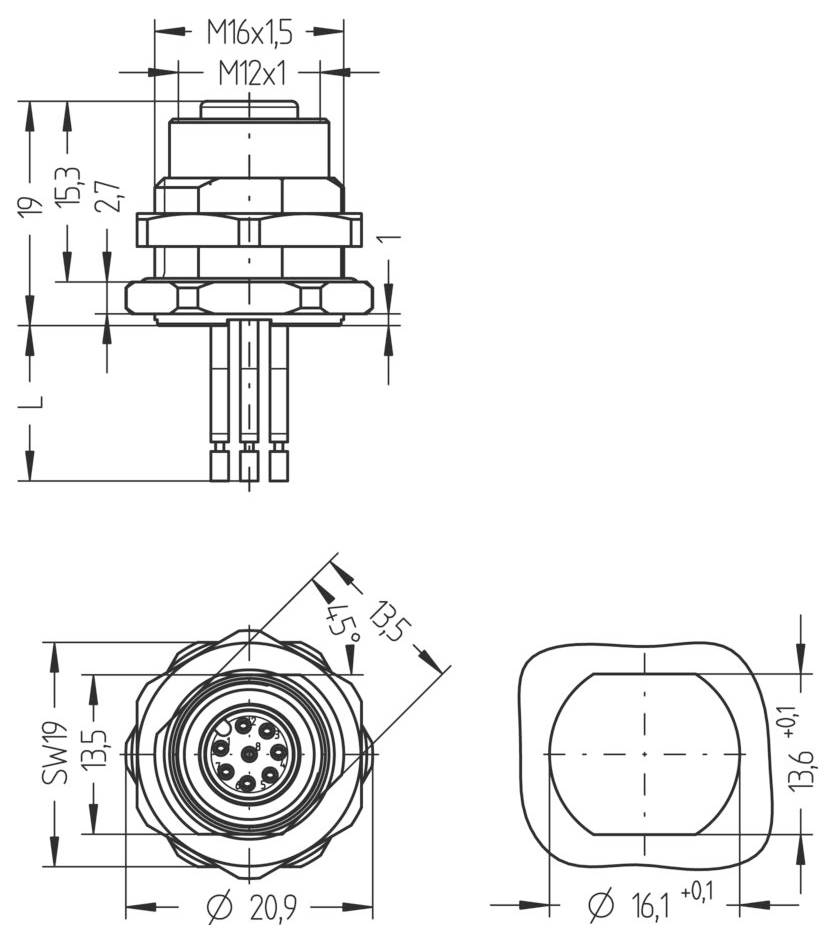

Rysunek techniczny złącza elektrycznego z dokładnymi wymiarami i pomiarami. Zawiera widoki z góry, z przodu i od spodu.

1/2

Rodzaj produktu

gniazdo kołnierzowe

Standard złącza

złącze czujnika

Złącze po stronie A

złącze żeńskie M12, proste

Złącze po stronie B

kabel, otwarte końcówki

Ilość pinów

Karta katalogowa (PDF)

Dostawa w czw. 15.10

5 Sztuki

Liczba

Sztuki

Suma (96,49 zł / Sztuka)

96,49 zł

78,45 zł

bez VAT (klient biznesowy)

Cena brutto

Dostępnych jest tylko 5 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Napięcie znamionowe: 30V
Rezystancja izolacji: ≥108 Ω
Materiał uszczelnienia (tuleja): FPM/FKM
Materiał styków: Metal, CuZn, pozłacany
Materiał nośnika styków: tworzywo sztuczne, PA GF, BK
Żywotność mechaniczna:> 100 cykli godowych
Normy: IEC 61076-2-101
Przyporządkowanie pinów: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
Ilość biegunów 8
Stopień ochrony (po zamontowaniu): IP65, IP67, IP68
Złącze: żeńskie, proste, M12
Obciążalność prądowa na pin (w temp. 40°C): 2,0 A
Temperatura otoczenia: od -30°C do +90°C
Stopień zabrudzenia 3
Kolory rdzenia: WH, BN, GN, YE, GY, PK, BU, RD
Przekrój żyły: 8 x 0,25 mm²
Materiał izolacji przewodu: PVC
Kodowanie: A
Typ połączenia: Połączenie przewodem linkowym
Gwint montażowy: M16x1,5
Zamiennik dla: 8028120
Długość kabla: 0.5 m
Materiał obudowy kołnierza: Metal, CuZn, niklowany
Materiał uszczelnienia zewnętrznego: NBR
Kierunek montażu: Montaż na tylnej ścianie (wraz z nakrętką montażową)
Rozmiar klucza do nakrętki mocującej: SW19

Model katalogowy producenta: AL-FHM12KUA8-0,5/M16

Rodzaj produktu: gniazdo kołnierzowe

Standard złącza: złącze czujnika

Złącze po stronie A: złącze żeńskie M12, proste

Złącze po stronie B: kabel, otwarte końcówki

Ilość pinów: 8

Długość kabla: 0.5 m

Napięcie znamionowe: 30 V

Natężenie znamionowe: 2.0 A

Natężenie znamionowe - zaokrąglone: 2 A

Przekrój przewodu czujnika/aktuatora: 0.25 mm²

Połączenie komponentów: pasmo

Rodzaj gwintu montażowego kabla: M16

Kodowanie: A

Materiał styku: CuZn (mosiądz)

Powierzchnia styku: złocony

Sposób montażu: montaż tylny

Minimalna temperatura: -30 °C

Maksymalna temperatura: 90 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 8071668

Zawartość: 1 szt.

Do pobrania

Karta katalogowa

Karta katalogowa 3553479 Escha 8071668 gniazdo kołnierzowe 0.5 m Ilość pinów: 8 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3553479 Escha 8071668 gniazdo kołnierzowe 0.5 m Ilość pinów: 8 1 szt.

Opis

Standardowa technologia połączeń ESCHA oznacza różnorodność, jakość i niezawodność w klasach ochrony IP67, IP68 i IP69. Dzięki różnorodnym konstrukcjom, kodowaniom i szerokiej gamie jakości kabli, znajdziesz odpowiednie rozwiązanie do każdego zastosowania. Niezależnie od tego, czy są to złącza okrągłe M8, M12 lub M23, złącza RJ45 czy złącza zaworowe – wszystkie produkty są dostępne w wielu długościach kabli. Praktyczne rozdzielacze T i Y, złącza montowane na panelach, adaptery i moduły I/O umożliwiają elastyczną konfigurację okablowania.

Opis tego produktu został przetłumaczony automatycznie.
