Generator funkcyjny Rigol DG1062Z

Generator funkcyjny z wyświetlaczem pokazuje ustawienia częstotliwości i kształty fal. Widoczne są przyciski sterujące oraz gniazda przyłączeniowe.

Oscyloskop z ekranem, kilkoma przyciskami i złączami wyświetla przebiegi fal i częstotliwości do pomiarów technicznych.

Generator funkcyjny z wyświetlaczem częstotliwości i kształtu fali, przyciskami do ustawień oraz złączami do podłączenia sygnałów.

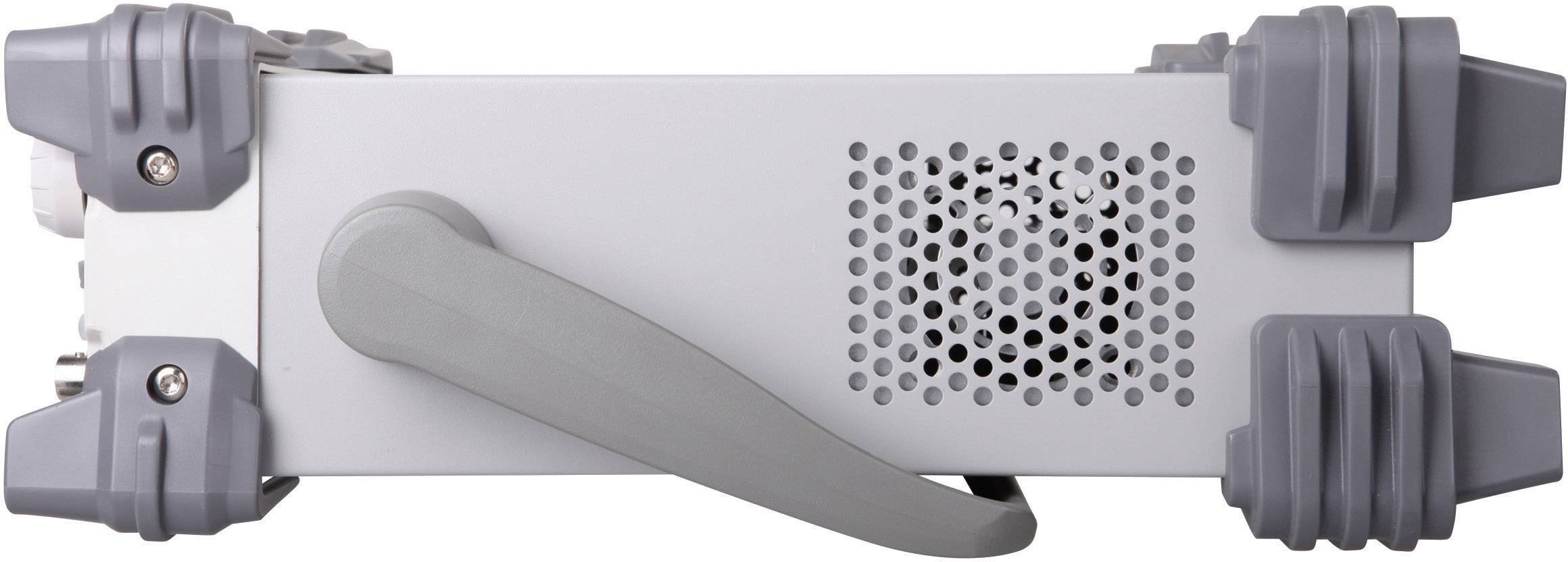

Widok z boku urządzenia elektronicznego z szarą rączką i szarymi wzmocnionymi krawędziami. Widoczne są otwory wentylacyjne.

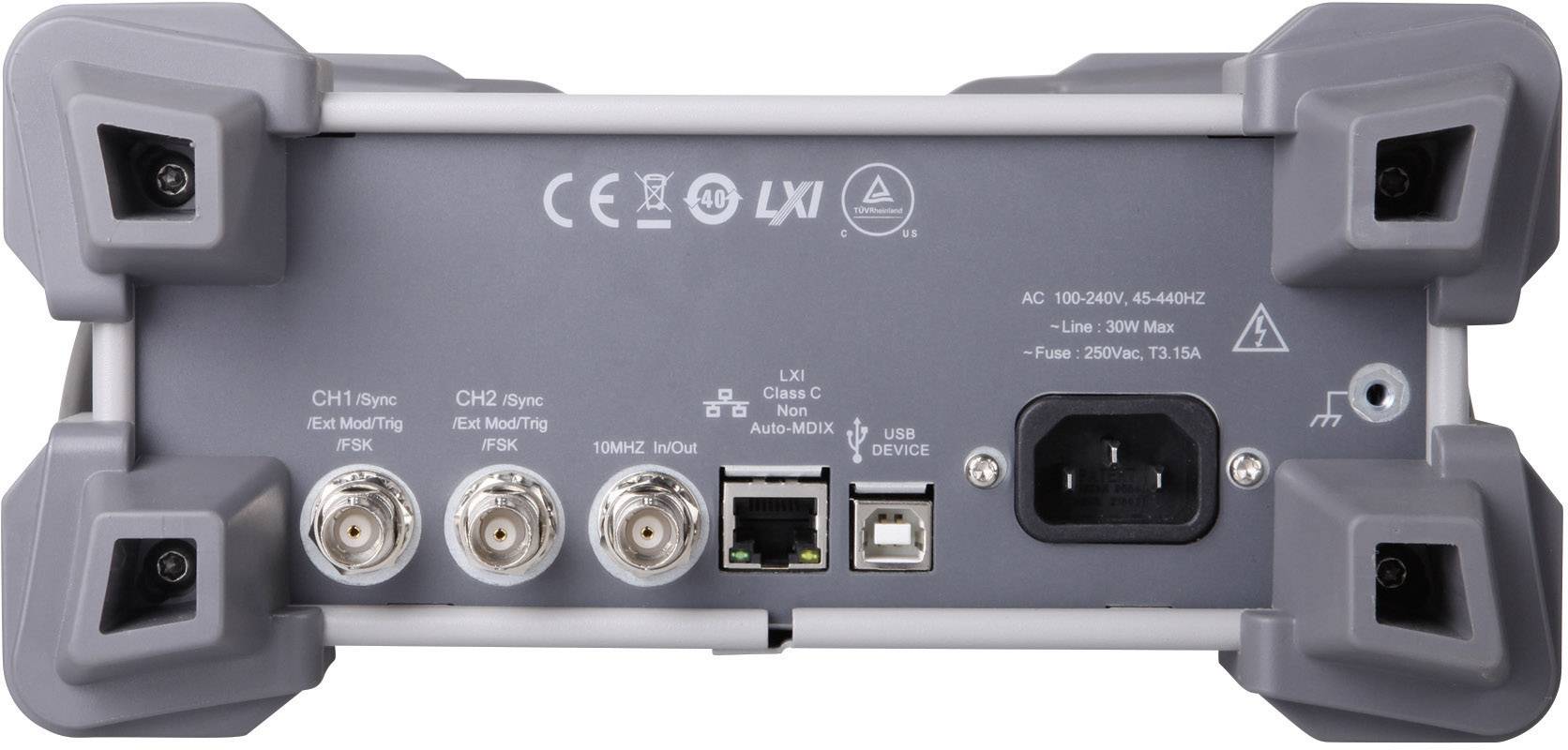

Tylna część urządzenia elektronicznego z gniazdami przyłączeniowymi i wejściem sieciowym. Widoczne opisy i symbole złączy.

Elektroniczne urządzenie z szarymi gumowymi elementami i uchwytem do przenoszenia, lekko pochylone. Widok z boku ujawnia kratki wentylacyjne.

Tylna strona urządzenia elektronicznego z gniazdami: dwa złącza koaksjalne, port USB, złącze Ethernet oraz gniazdo przewodu zasilającego.

1/7

Karta katalogowa (PDF)

Pokaż produkty alternatywne

Liczba

Sztuki

Suma (2698,37 zł / Sztuka)

zł

3319,00 zł

z VAT (klient indywidualny)

tylko 373,98 zł

Zgłoś wątpliwości prawne

Cechy produktu

Arbitralny generator funkcyjny

Szerokość pasma 60 MHz
2 kanały
Funkcje standardowe i arbitralne

Dane techniczne

Wymiary produktu, długość: 319 mm

Rodzaj sygnału wyjściowego: Sinus, prostokąt, rampa, puls, szumy, arbitralny

Rodzaj produktu: Generator funkcyjny

Zakres częstotliwości: 1 µHz - 60 MHz

Rodzaj sygnału wyjściowego: Sinus
Prostokątny
Trójkąt
Szum
Arbitralny

Zakres częstotliwości (sinus): 1 µHz - 60 MHz

Współczynnik zawartości harmonicznych sinus: <0.075 %

Zakres częstotliwości (kwadrat): 1 µHz - 25 MHz

Czas narastania prostokąta: <10 ns

Rodzaj wyświetlacza: LCD

Zakres częstotliwości (trójkąt): 1 µHz - 1 MHz

Zakres częstotliwości (ARB): 1 µHz - 20 MHz

: fabryczna (bez certyfikatu)

Funkcja wobulowania: Lin/log/Step, 1 ms - 500 s

Modulacja (wewnętrzna): AM, FM, PM, ASK, FSK, PSK, PWM

Modulacja (zewnętrzna): AM, FM, PM, ASK, FSK, PSK, PWM

Przerzutnik (synchroniczny): TTL

Pomiar częstotliwości (zewnętrzny): 1 µHz - 200 MHz

Wymiary: (S x W) 262 mm x 112 mm

Waga: 3.2 kg

Ilość kanałów: 2- kanałowy

Maksymalna częstotliwość: 60 MHz

Minimalna częstotliwość: 1 µHz

Właściwości generatora funkcji: zaw. Licznik częstotliwości
modulacja

Szerokość produktu: 262 mm

Wysokość produktu: 112 mm

Interfejsy: LAN
USB
USB (host)

Zasilanie: sieciowe

Model katalogowy producenta: DG1062Z

Zakres częstotliwości: 1 µHz - 60 MHz

Do pobrania

Karta katalogowa

Karta katalogowa 806452 Generator funkcyjny Rigol DG1062Z

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 806452 Generator funkcyjny Rigol DG1062Z

Deklaracja zgodności

Deklaracja zgodności 806452 Generator funkcyjny Rigol DG1062Z

Warunki gwarancji

Warunki gwarancji 806452 Generator funkcyjny Rigol DG1062Z

Opis

Model <1 /> ma 2 pełne i niezależne kanały wyjściowe (te same specyfikacje), a także pamięć wewnętrzną 8 Mpts. Oprócz typowych funkcji standardowych urządzenie posiada ponad 160 sygnałów arbitralnych, krzywe Gaussa Lorentzs, krzywe dwutonowe, wykładnicze narastanie i opadanie Najwyższa jakość sygnału od 1 ppm, przy 14-bitowej rozdzielczości.

Charakterystyka

Funkcja Sweep i tryb Burst
Liczniki częstotliwości
Generator harmonicznych aż do 8. rzędu
Wyjścia chronione przed przeciążeniem
\8,89 cm duży kolorowy wyświetlacz TFT
2 niezależne kanały z włączą funkcją "tracking".

Zakres dostawy

Kabel BNC
Kabel USB
Kabel sieciowy
Krótka instrukcja.

Uwagi

Najnowszą wersję oprogramowania można pobrać stronie producenta.
