Generator funkcyjny VOLTCRAFT FG-1602

Generator funkcyjny z wyświetlaczem przedstawia krzywą częstotliwości. Widoczne są elementy sterujące służące do regulacji częstotliwości, amplitudy oraz offsetu.

Generator funkcyjny z wyświetlaczem prezentuje falę sinusoidalną. Posiada przyciski i pokrętło do sterowania oraz wskazuje wartości częstotliwości i amplitudy.

'Generator funkcyjny Voltcraft FG-1602 z wyświetlaczem do sterowania częstotliwością i napięciem, przyciskami sterującymi i złączami.'

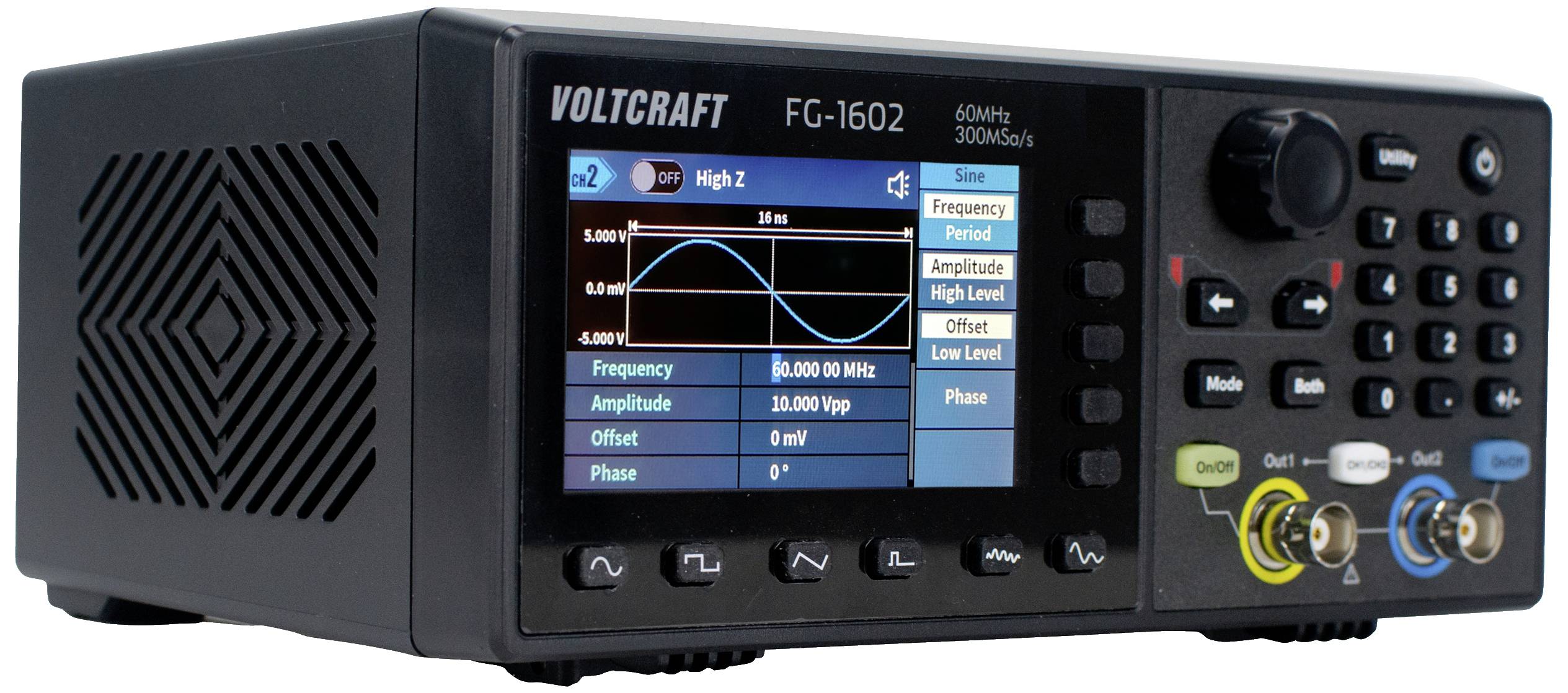

Generator częstotliwości z wyświetlaczem cyfrowym, pokazujący falę sinusoidalną oraz ustawienia takie jak częstotliwość, amplituda i faza.

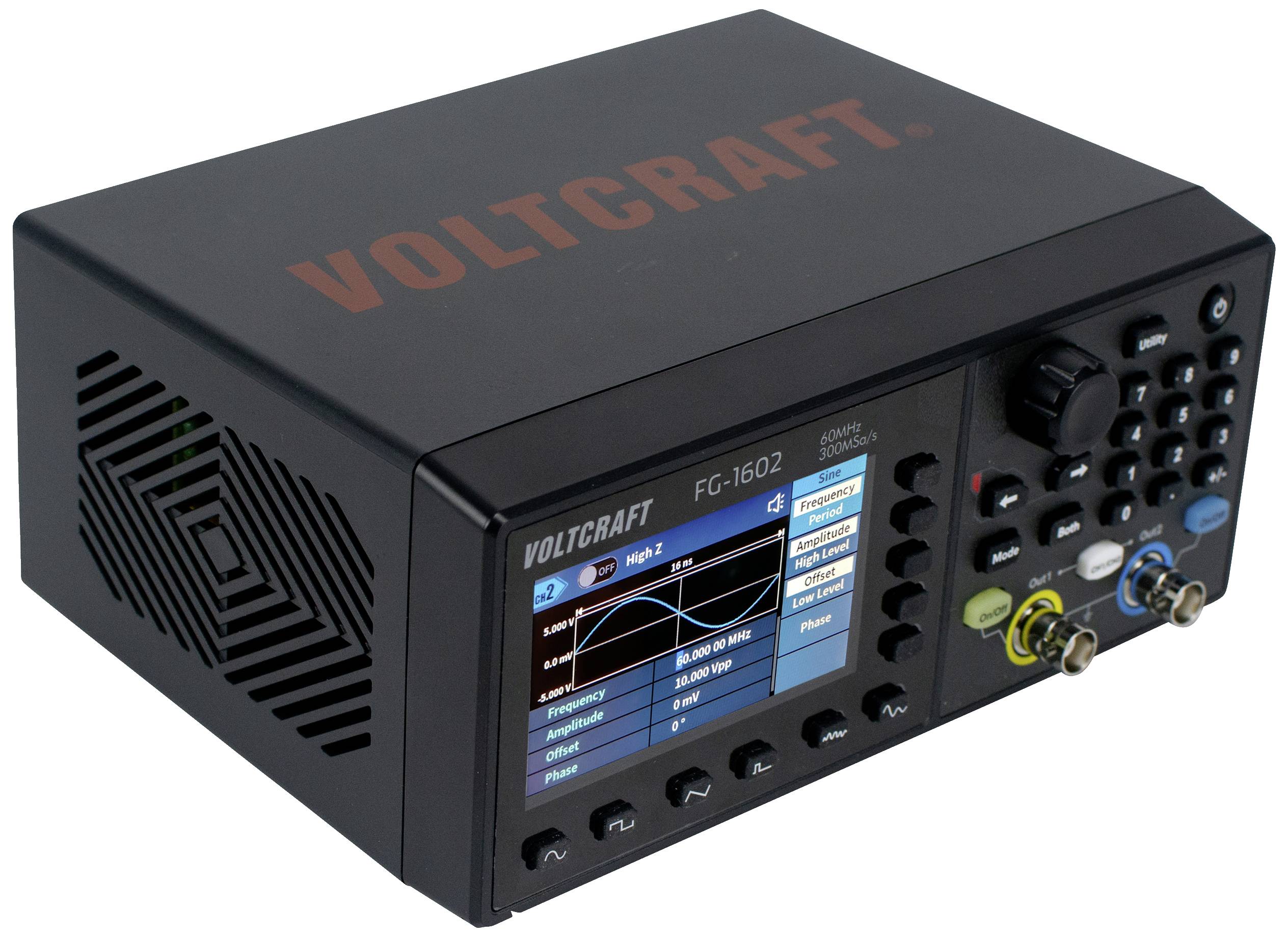

Elektroniczny przyrząd pomiarowy firmy Voltcraft, model FG-1602. Posiada wyświetlacz cyfrowy, przełącznik kołyskowy oraz przyciski sterujące na przedniej ściance urządzenia.

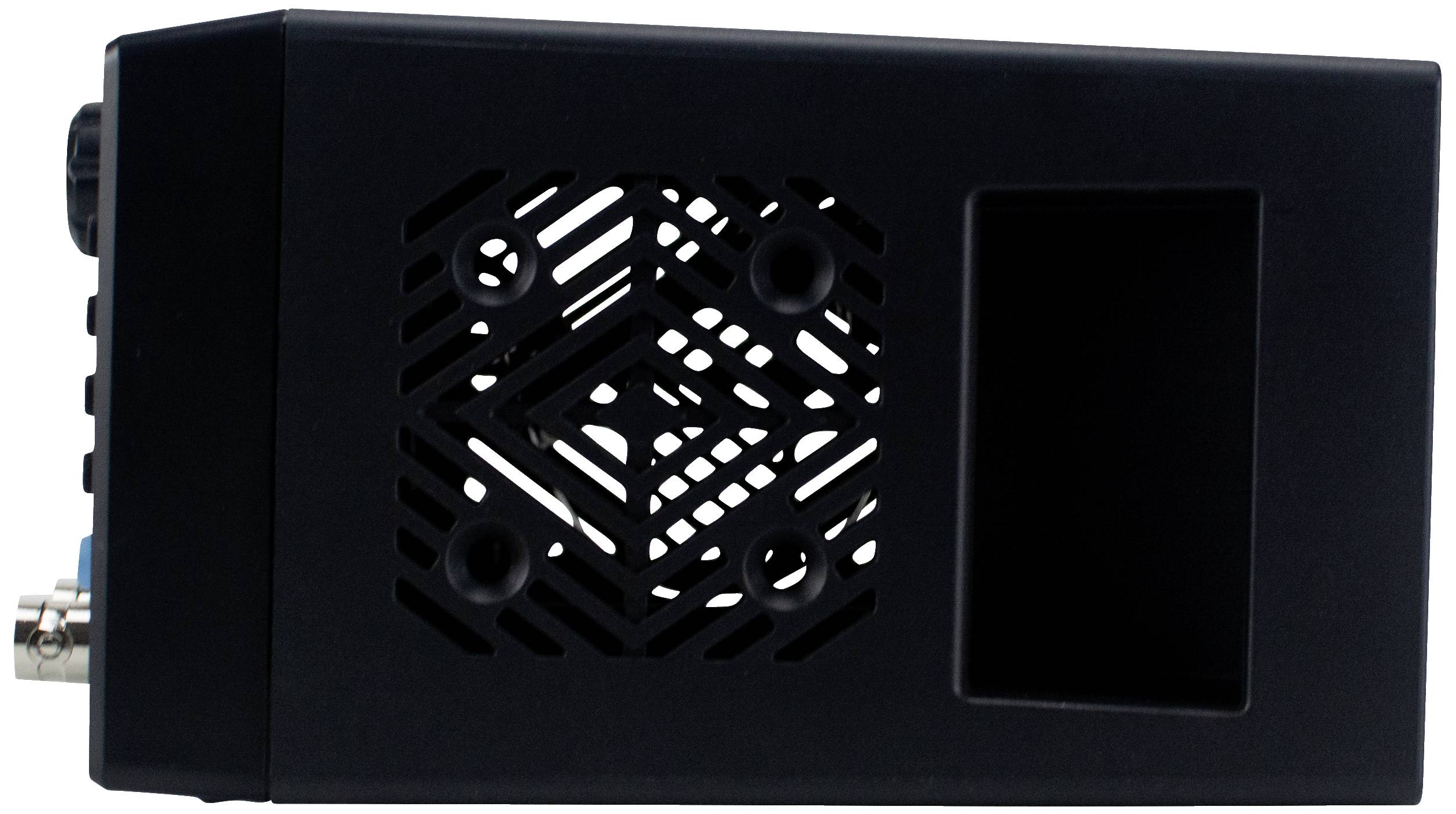

Czarny, prostokątny sprzęt elektroniczny z kratką wentylacyjną i gniazdami przyłączeniowymi.

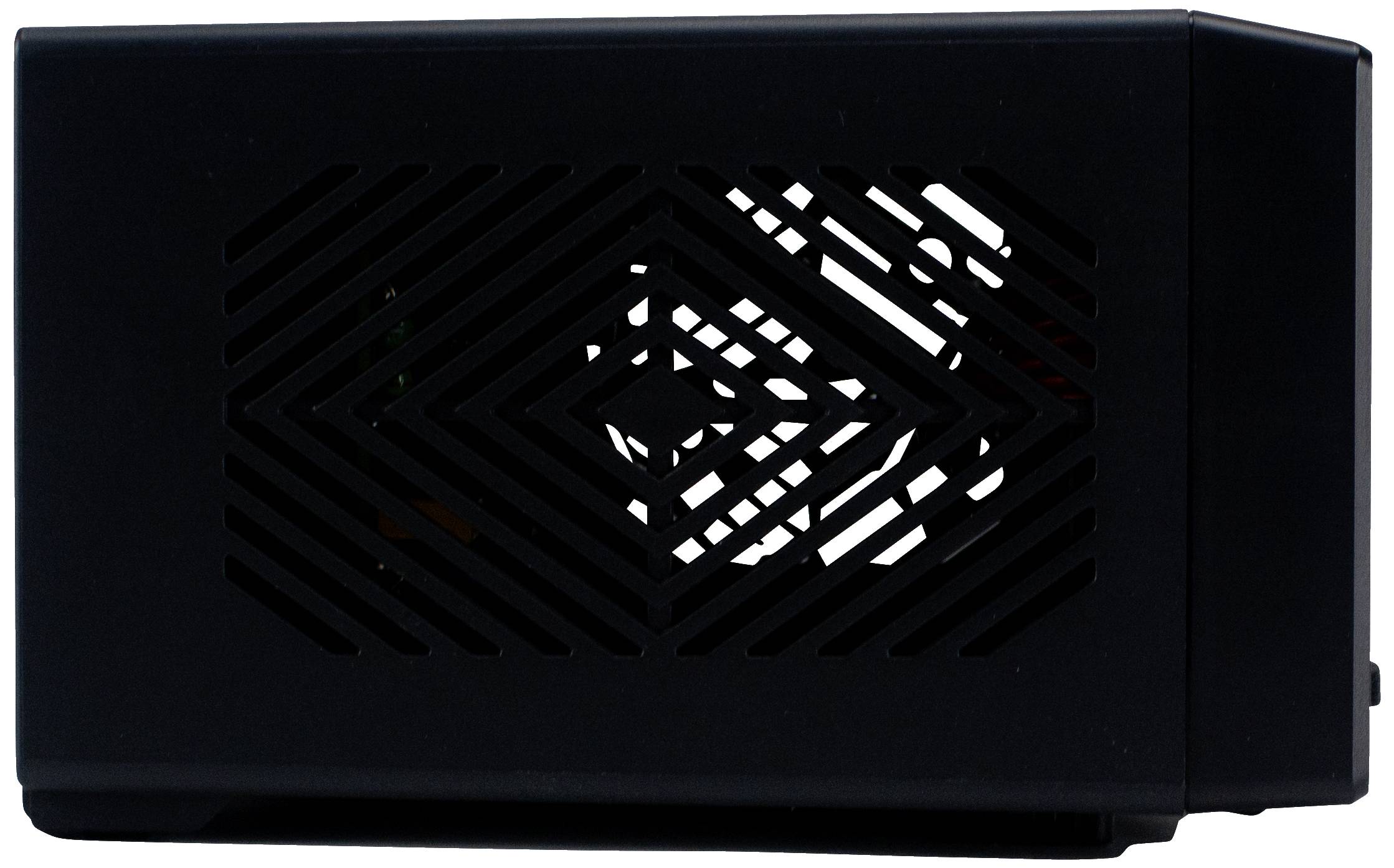

Czarna, prostokątna obudowa komputera z geometrycznymi otworami wentylacyjnymi z boku.

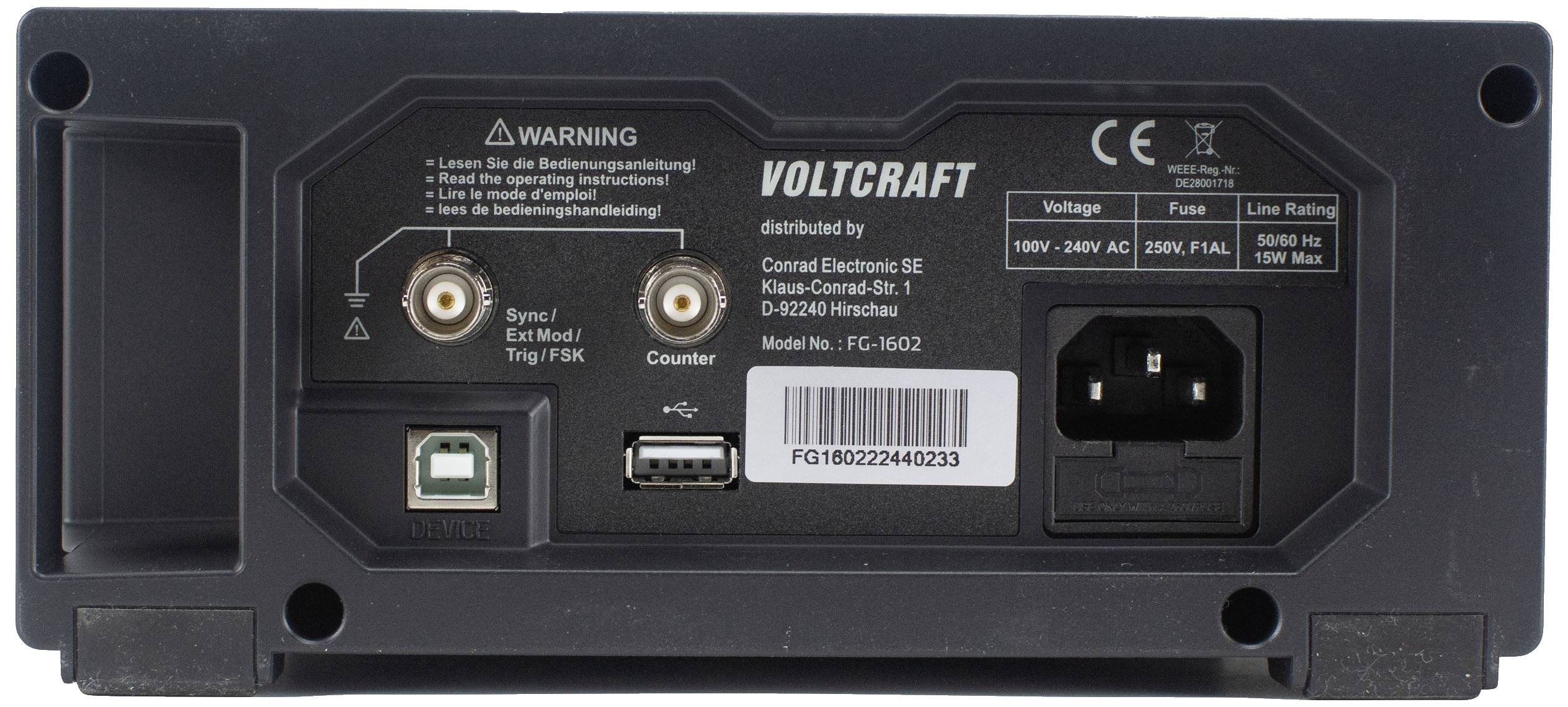

Widok z tyłu urządzenia Voltcraft z różnymi złączami i wtyczką sieciową AC. Zawiera ostrzeżenia i numer modelu.

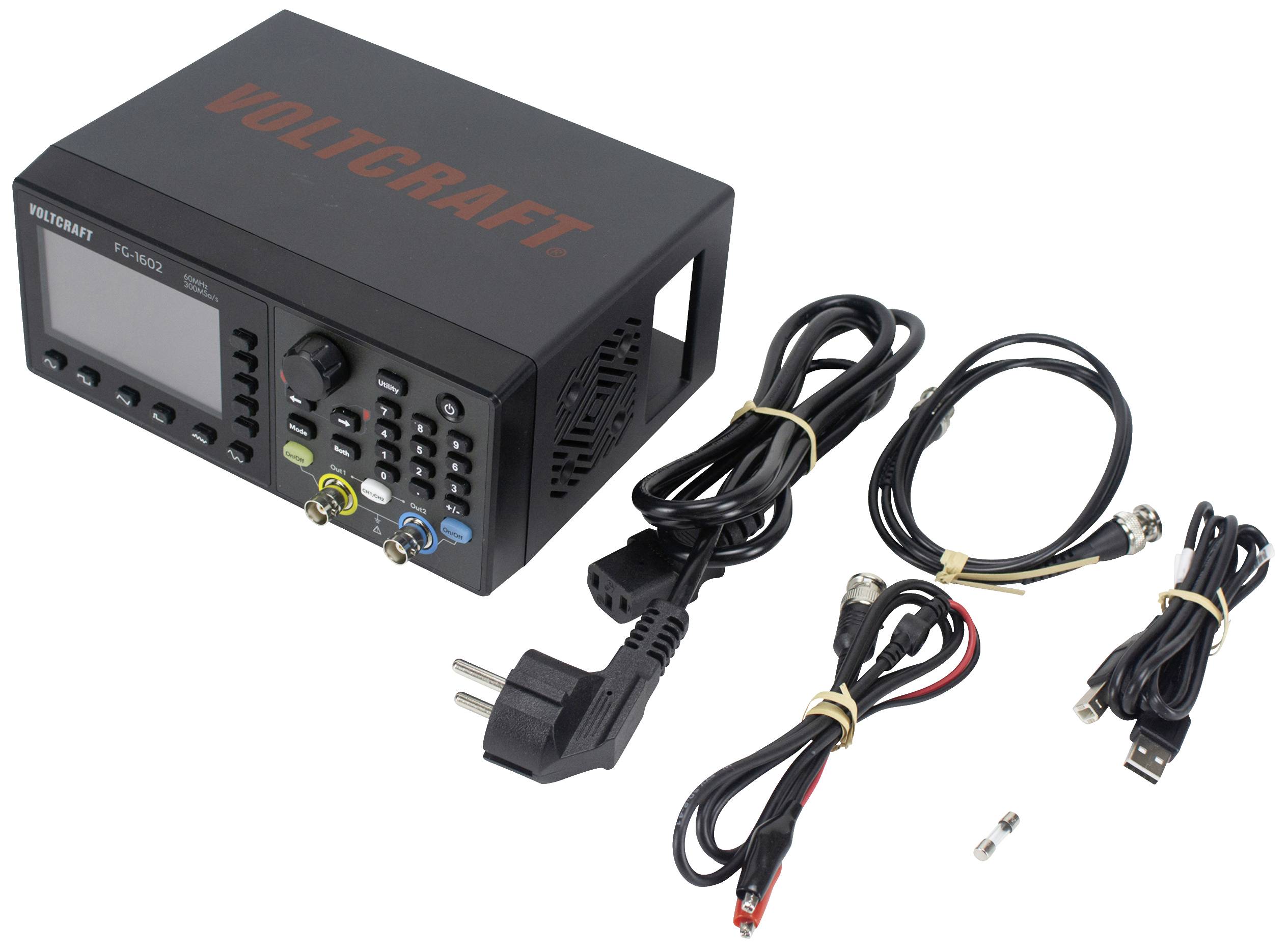

Elektroniczna uniwersalna jednostka sterująco-zasilająca z wyświetlaczem, otoczona różnymi przewodami przyłączeniowymi i wtyczką adaptera.

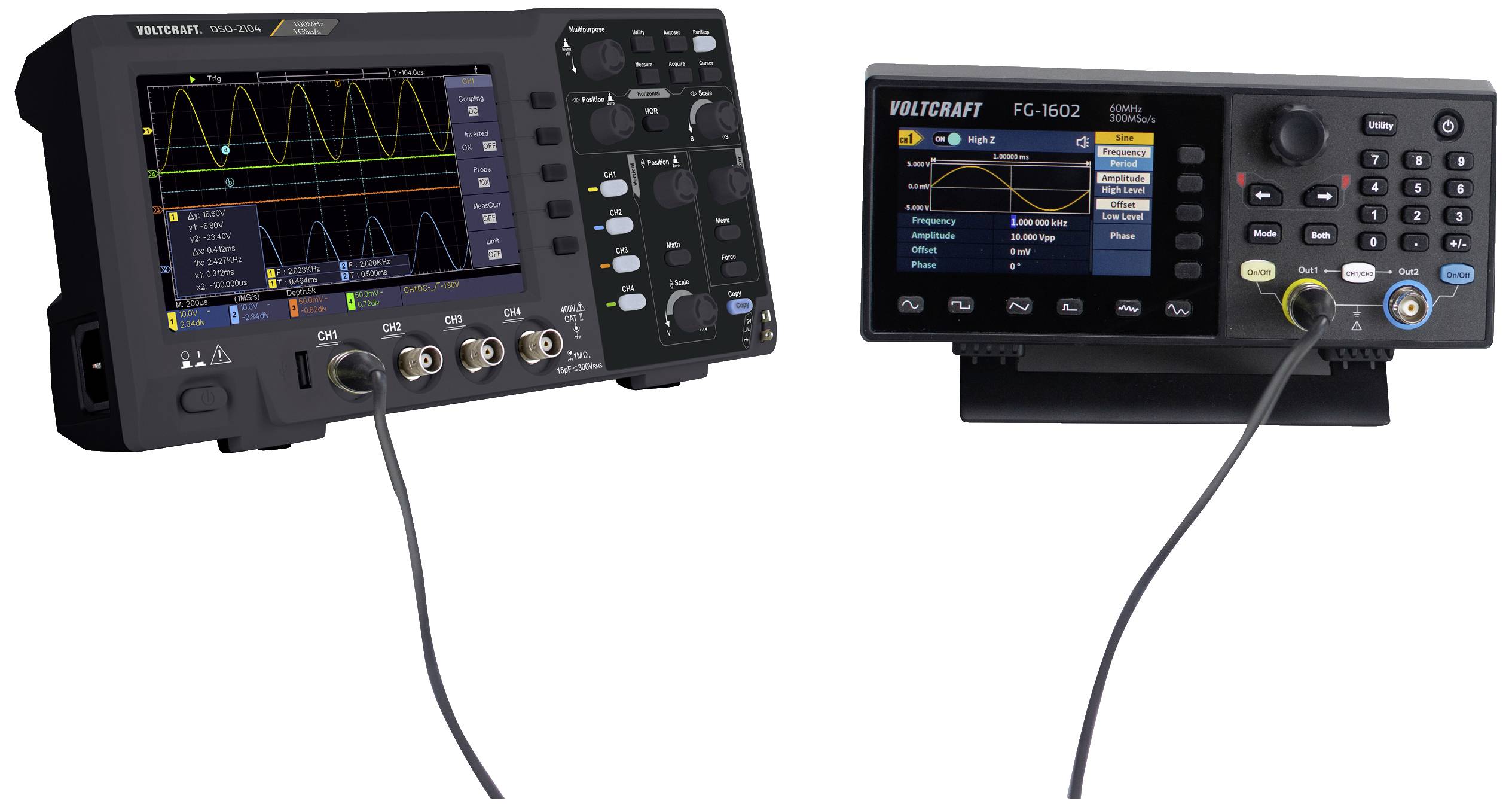

Dwa elektroniczne urządzenia z ekranami i wieloma przyciskami. Po lewej stronie oscyloskop z wyświetlaczem kształtu fali, po prawej generator funkcyjny.

Oscyloskop wyświetla modulację 3FSK z żółtą falą oraz czerwonymi znacznikami. Częstotliwości: Prędkość 100 Hz, Częstotliwość przeskoku 1/2: 100 Hz.

'4FSK-modulacja na oscyloskopie. Ekran wyświetla kształty fal i ustawienia częstotliwości: Rate, HopFreq1, HopFreq2, HopFreq3.'

Wyświetlacz oscyloskopu pokazuje sinusoidę o czasie 1.00000 ms i amplitudzie 500.0 mV. Pole wprowadzania „Set Value: 7.5". Jednostki: MHz, kHz, Hz.

Diagram modulacji amplitudy: żółta krzywa sinusoidalna i czerwona krzywa obwiedni; parametry to kształt 'Sine', częstotliwość 100 000 Hz, głębokość 100%.

'Ekran oscyloskopu pokazuje sygnał napięciowy o kształcie sinusoidalnym z częstotliwością 0 Hz i amplitudą 1.000 Vpp. Tryb ASK jest aktywowany.'

'Ekran oscyloskopu z wyświetlaczem kształtu fali. Żółta fala sinusoidalna między -500,0 a 500,0 mV. Tryb BPSK, częstotliwość: 100,0000 Hz.'

Ekran oscyloskopu wyświetla falę sinusoidalną o czasie trwania 1,000000 s w trybie burst, z 1 cyklem.

'Wyświetlacz oscyloskopu w trybie burst: Sygnał o amplitudzie 500 mV i -500 mV, czas trwania 1,00000 s, bramkowanie N_Cycle, polaryzacja dodatnia.'

Ekran oscyloskopu przedstawia kształt fali AM. Kształt główny: sinusoidalny; Częstotliwość: 100 Hz; Głębokość modulacji: 100%; Źródło: wewnętrzne.

Ekran oscyloskopu wyświetla żółtą falę sinusoidalną i czerwoną linię. Ustawienia: 'Kształt: Sinus', 'Częstotliwość: 100,000 Hz'.

Diagram oscyloskopu przedstawia sygnał FSK z żółtą falą. Na górze: 'High Z', 'FSK'. Wartości: 'Częstotliwość' 100 000 Hz, 'Częstotliwość skoku' 100 000 Hz.

Wyświetlacz oscyloskopu pokazuje sinusoidę o częstotliwości 1 MHz i czasie trwania 100 µs. Częstotliwość i czas oscylacji są wyróżnione.

Ekran oscyloskopu pokazuje falę sinusoidalną o częstotliwości 100 Hz i przesunięciu fazowym 0°. Po prawej stronie: ustawienia kształtu, częstotliwości i źródła.

Oscyloskop: Żółta fala sinusoidalna o okresie 10,0000 ms, amplitudzie 500 mV. Ustawienia: Częstotliwość 100 Hz, przesunięcie fazowe 0°, źródło wewnętrzne.

Ekran oscyloskopu przedstawia modulację szerokości impulsu (PWM) z falą sinusoidalną. Główne parametry: kształt - sinusa, częstotliwość - 100 Hz, odchylenie - 0%.

Wyświetlacz oscyloskopu z sygnałem QPSK. Żółta krzywa sinusoidalna z czerwonymi szczytami. Ustawienia: częstotliwość 100.000 0 Hz, kąt fazowy co 0°.

'Oscyloskop pokazuje sinusoidę o częstotliwości 100 Hz. Żółta linia wskazuje na wahania napięcia. Ustawienia: Kształt: Sinusoidalny, Częstotliwość: 100 Hz, Głębokość: 100%.'

Wyświetlacz oscyloskopu pokazuje żółtą falę sinusoidalną. Oś X: 1 mikrosekundę, oś Y: 500 mV na działkę. Ustawienia: Liniowe, czas przesuwu: 1 sekunda, częstotliwość początkowa: 100 kHz, częstotliwość końcowa: 1 MHz.

1/28

Dodatkowe informacje:

Karta katalogowa (PDF)

Szybka dostawa w śr. 16.09

74 Sztuki

Liczba

Sztuki

Suma (1047,97 zł / Sztuka)

1047,97 zł

1289,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Zgłoś wątpliwości prawne

Cechy produktu

Generator funkcyjny FG-1602

Wyjście częstotliwości 60 MHz
Rozdzielczość częstotliwości 1 μHz
2 kanały
Wyświetlacz LCD TFT o przekątnej 9,14 cm (3,6 cala) (480 x 272 piksele)
Obsługuje SCPI
Maksymalna częstotliwość próbkowania 300 MSa/s
14-bitowa rozdzielczość pionowa

Dane techniczne

Rodzaj produktu: Generator funkcyjny

Zakres częstotliwości: 1 µHz - 60 MHz

Rodzaj sygnału wyjściowego: Arbitralny

Zakres częstotliwości (sinus): 1 µHz - 60 MHz

Współczynnik zawartości harmonicznych sinus: 0.2 %

Zakres częstotliwości (kwadrat): 1 μHz - 20 MHz

Czas narastania prostokąta: 15 ns

Rodzaj wyświetlacza: LCD

Zakres częstotliwości (trójkąt): 1 μHz - 2 MHz

Zakres częstotliwości (ARB): 1 μHz - 10 MHz

: fabryczna (bez certyfikatu)

Wymiary: (S x W) 200 mm x 92 mm

Waga: 1 kg

Ilość kanałów: 2- kanałowy

Maksymalna częstotliwość: 60 MHz

Minimalna częstotliwość: 1 µHz

Właściwości generatora funkcji: modulacja

Kategoria pomiarowa: CAT II 250 V

Szerokość produktu: 200 mm

Wysokość produktu: 92 mm

Interfejsy: złącze męskie USB-B 2.0

Zasilanie: 230 V/AC

Model katalogowy producenta: FG-1602

Opakowanie bez plastiku: Opakowania bez tworzyw sztucznych

Do pobrania

Karta katalogowa

Karta katalogowa 2616563 Generator funkcyjny VOLTCRAFT FG-1602

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2616563 Generator funkcyjny VOLTCRAFT FG-1602

Warunki gwarancji

Warunki gwarancji 2616563 Generator funkcyjny VOLTCRAFT FG-1602

Pliki do pobrania

Pliki do pobrania 2616563 Generator funkcyjny VOLTCRAFT FG-1602

Opis

Generator funkcyjny VOLTCRAFT FG-1602 o częstotliwości próbkowania 60 MHz, 300 MSa/s i 14-bitowej rozdzielczości pionowej oferuje 2 niezależne kanały. Rozbudowane wyjście przebiegów zapewnia sinusoidę, kwadrat, impuls, rampę, szum i 150 wbudowanych przebiegów arbitralnych.

Charakterystyka

Rozbudowane wyjścia przebiegów: sinusoidalny, prostokątny, impulsowy, rampowy, szum plus 150 wbudowanych przebiegów arbitralnych
Długość fali: od 2 pkt do 100 k
Modulacja kształtu fali: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, SWEEP, BURST
Zakres zliczania częstotliwości: 100mHz - 100MHz
Rozdzielczość licznika częstotliwości: 7 cyfr
Wejście: wejście licznika częstotliwości, wejście zewnętrznej modulacji, zewnętrzne wejście wyzwalające
Wyjście: synchronizacja
Interfejs komunikacyjny: host USB, urządzenie USB

Zakres dostawy

Generator funkcji
Kabel sieciowy
Kabel USB
Kabel Q9 BNC
Kabel BNC do zacisku krokodylkowego
1 x zapasowy bezpiecznik (250 V, F1AL)
Oprogramowanie + instrukcja w języku angielskim na płycie CD
Karta charakterystyki
Skrócona instrukcja obsługi
