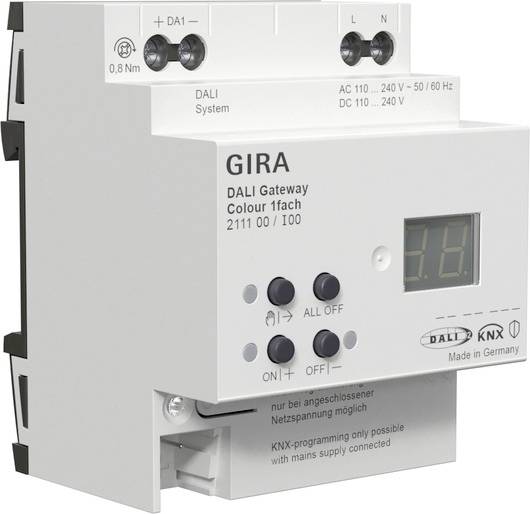

GIRA Brama 211100 1 szt.

Bramka DALI Color 1-drożna dla KNX Cechy: Ogólne - W zależności od wersji urządzenia, albo jeden system DALI (wersja urządzenia 1-drożna), albo dwa oddzielne systemy DALI (wersja urządzenia 2-drożna). - Zgodność ze standardami DALI i DALI-2. - Sterowanie oprawami oświetleniowymi za pomocą sterowników DALI w instalacji KNX. - Przełączanie i ściemnianie maksymalnie 64 opraw oświetleniowych wyposażonych w układy sterujące DALI (np. stateczniki elektroniczne) na system DALI. - Do 6 różnych metod adresowania umożliwia grupowe i indywidualne adresowanie sterowania oprawami DALI za pomocą telegramów KNX. - W sumie na system DALI dostępnych jest 64 kanałów urządzeń DALI. Można je opcjonalnie stosować do maksymalnie 64 indywidualnie adresowanych urządzeń sterujących DALI lub do dowolnej kombinacji adresowanych grupowo (maks. 32) i indywidualnie adresowanych urządzeń sterujących DALI. - Obsługa sterowania urządzeniami operacyjnymi DALI typu „Tunable White” (DALI Device Type 8 - TW). Temperaturę barwową można kontrolować poprzez ściemnianie względne lub bezwzględne, a także za pomocą scen i efektów. Kontrola temperatury barwowej jest w dużym stopniu niezależna od kontroli jasności wykorzystywanych źródeł światła. - Implementacja funkcji Dim to Warm opcjonalnie statycznej (poprzez parametry ETS) lub dynamicznej (poprzez obiekt komunikacyjny KNX). - Możliwe jest wdrożenie dziennego profilu temperatury barwowej w celu zapewnienia oświetlenia biologicznie efektywnego (HCL: Human Centric Lighting). W tym celu dostępne są maksymalnie cztery dowolnie konfigurowalne matryce HCL pod względem jasności i temperatury barwowej, które można aktywować i przełączać w zależności od pory dnia i dnia tygodnia, a także sterować barwą światła za pomocą urządzeń sterujących DALI typu „Colour Control” (DALI Device Type 8 - RGBW Colour Control). Bramka umożliwia elastyczną kontrolę kolorów w przestrzeniach barw „RGB”, „RGBW” lub „HSV”. W przestrzeniach barw RGB kolor można kontrolować za pomocą ściemniania względnego lub bezwzględnego, albo za pośrednictwem połączonych, albo oddzielnych obiektów komunikacyjnych, zgodnie ze specyfikacją KNX. W przestrzeni barw „HSV” zawsze dostępne są oddzielne obiekty, pozwalające na absolutną kontrolę koloru światła poprzez odcień (H), nasycenie (S) i jasność (V). - Wdrożenie gradientu kolorów w celu stworzenia różnych nastrojów kolorystycznych w zależności od pory dnia i dnia tygodnia (CTM: Color Transition Mode). W tym celu dostępne są maksymalnie cztery dowolnie konfigurowalne matryce CTM. Każda matryca umożliwia ustawienie indywidualnych ustawień kolorów z regulacją jasności lub bez. Macierze mogą być indywidualnie aktywowane i przełączane podczas pracy bramki. - Kontrola koloru: wykonaj automatyczne cykle koła kolorów i jasności. Cykl koła kolorów służy do automatycznej kontroli całościowego koloru opraw oświetleniowych DALI. Funkcja ta wykorzystuje cykliczną regulację kąta koloru na kole kolorów. W efekcie powstają ciągłe gradienty kolorów, które można uruchamiać i zatrzymywać w dowolnym momencie działania bramki. Automatyczny cykl jasności działa w ten sam sposób. Funkcja ta cyklicznie reguluje jasność w całym zakresie jasności, tworząc w ten sposób indywidualne scenariusze jasności. - Możliwość opcjonalnego centralnego sterowania wszystkimi podłączonymi komponentami DALI (broadcast). Dzięki temu wyeliminowano konieczność uruchomienia DALI, co pozwala na szybkie i łatwe uruchomienie systemów oświetleniowych o niskich wymaganiach funkcjonalnych (uproszczona konfiguracja bez uruchamiania DALI). - Ręczna obsługa grup i pojedynczych urządzeń niezależnie od magistrali (również obsługa na placu budowy ze sterowaniem rozgłoszeniowym) oddzielnie dla systemów DALI. Kontrola stanu przełączania i jasności. - Informacja zwrotna o stanie błędu DALI, zajętości DALI i zwarciu DALI oraz powiadomienie o awarii zasilania. - Do 6 centralnych funkcji przełączania i ściemniania. - Możliwe jest globalne przełączanie stanu i wyłączanie w trybie czuwania podłączonych stateczników elektronicznych. Możliwe jest zbiorcze sprzężenie zwrotne wszystkich stanów przełączania. - Grupy i pojedyncze urządzenia można włączyć do maksymalnie 16 scen oświetleniowych na system DALI, aby sterować jasnością, temperaturą barwową lub kolorem. - Wykonywanie uruchomień i testów DALI za pośrednictwem aplikacji Device Configuration App, która jest w pełni zintegrowana z ETS i uzupełnia standardowe okno dialogowe parametrów. - Obsługa czujników DALI-2 (urządzenie wejściowe DALI-2). Obsługiwane czujniki DALI: interfejs DALI z przyciskiem/przyciskiem, obrotowy/suwakowy regulator DALI, czujnik obecności DALI, czujnik jasności DALI). - Polecenia z czujników DALI są mapowane na KNX (przełączanie, ściemnianie...). - Sterowanie rozgłoszeniowe poprzez obiekty komunikacyjne KNX jako dodatkowa opcja sterowania grupowego DALI lub indywidualnego. Funkcje grup i urządzeń - Każda grupa i każde urządzenie ma pełen zakres funkcji bez ograniczeń. Wszystkie funkcje zorientowane kanałowo można parametryzować oddzielnie dla każdej grupy lub pojedynczego urządzenia. Umożliwia niezależne i wielofunkcyjne sterowanie urządzeniami operacyjnymi DALI. - Możliwe są aktywne komunikaty o stanie przełączania, wartości jasności, temperatury barwowej i koloru. - Można ustawić limity jasności i temperatury barwowej (minimum, maksimum). - Możliwość parametryzacji zachowania i charakterystyki ściemniania. - Włączanie i wyłączanie przyjazne dla lampy (soft-on, soft-off). - Funkcja blokowania lub alternatywnie funkcja wymuszonego pozycjonowania konfigurowalna. Po włączeniu funkcji blokowania możliwe jest miganie grup świateł lub pojedynczych urządzeń. - Funkcje czasowe (opóźnienie włączania/wyłączania, funkcja klatki schodowej - także z funkcją ostrzegania). - Licznik roboczogodzin. - Poziom DALI Power-ON-Level (poprzez zachowanie parametru „Po powrocie napięcia magistrali/sieci”) i poziom DALI System-Failure-Level (poprzez zachowanie parametru „W przypadku awarii napięcia magistrali/sieci”) są regulowane. - Reakcje na zanik i powrót napięcia sieciowego/bus, regulowane po procesie programowania ETS (w przypadku regulacji jasności). Temperatura barwowa i kontrola barw są stałe. Aplikacja ETS Device Configuration App (DCA) — wygodne uruchamianie DALI bez konieczności korzystania z zewnętrznych komponentów programowych. Identyfikacja, adresowanie i przypisywanie urządzeń sterujących DALI są wykonywane oddzielnie dla każdego systemu DALI w środowisku uruchomieniowym DALI DCA. - Szybka identyfikacja urządzeń sterujących DALI za pomocą klawiatury i funkcji automatycznego migania. - Konfiguracja DALI w trybie offline: Szerokie możliwości konfiguracji są możliwe nawet bez połączenia z instalacją DALI. - Przyporządkowanie wcześniej zidentyfikowanych stateczników elektronicznych DALI do grup lub pojedynczych urządzeń jest możliwe nawet w przypadku braku istniejącego połączenia programistycznego z urządzeniem lub instalacją DALI. - Przydział krótkich adresów DALI może być ustalany indywidualnie. W połączeniu z nazwami grup i urządzeń umożliwia to jednoznaczną identyfikację urządzeń sterujących DALI. - Opcjonalna dezaktywacja regulacji jasności podczas wyszukiwania urządzeń DALI (np. w istniejących systemach). - Sprawdzenie typów urządzeń DALI podczas przydzielania urządzeń sterujących DALI do zaplanowanych grup lub poszczególnych urządzeń. Pozwala to uniknąć braku kompatybilności funkcjonalnej po uruchomieniu. - Tryb zgodności umożliwiający obsługę układów sterujących niezgodnych ze standardem DALI. - Częściowe uruchomienie DALI: Podczas korzystania z tej funkcji urządzenia, które zostały już znalezione podczas wyszukiwania urządzeń DALI, zostają zachowane, nawet jeśli nie odpowiadają na bramkę. - Funkcja testowania wszystkich utworzonych grup DALI lub pojedynczych urządzeń operacyjnych DALI: centralne włączanie/wyłączanie (rozgłaszanie), testowanie urządzeń (włączanie/wyłączanie, wartość jasności i temperatura barwowa lub specyfikacja koloru, stan urządzenia), testowanie grup (włączanie/wyłączanie, wartość jasności i temperatura barwowa lub specyfikacja koloru) oraz testy scen. - Eksport i import szablonów parametryzacji w formacie XML. - Funkcja dokumentacji umożliwiająca utworzenie raportu konfiguracji w formacie PDF (przegląd przypisań grupowych lub całej konfiguracji urządzenia). Uwaga: Zgodność z KNX Data Secure. Aktualizację oprogramowania sprzętowego można wykonać za pomocą aplikacji serwisowej Gira ETS (dodatkowe oprogramowanie). - Bramki DALI Color 1-gang lub 2-gang są zgodne z normą IEC 62386-103 Ed. 2 certyfikowane. - Pełna funkcjonalność systemu DALI może być zagwarantowana wyłącznie przy stosowaniu wyłącznie układów sterujących DALI-2. - Zaplanowanie projektu i uruchomienie urządzenia z ETS 5 od wersji 5.7.7 lub ETS 6 od wersji 6.1.0 (zalecane). Zakres dostawy - W zakresie dostawy znajduje się zacisk przyłączeniowy i rozgałęźny dla KNX.

Opis tego produktu został przetłumaczony automatycznie.
