Name: HARTING 09031786901 Listwa ze złączami bagnetowymi Ilość rzędów 3 1 szt.
Brand: HARTING
SKU: 3003467
Availability: BackOrder

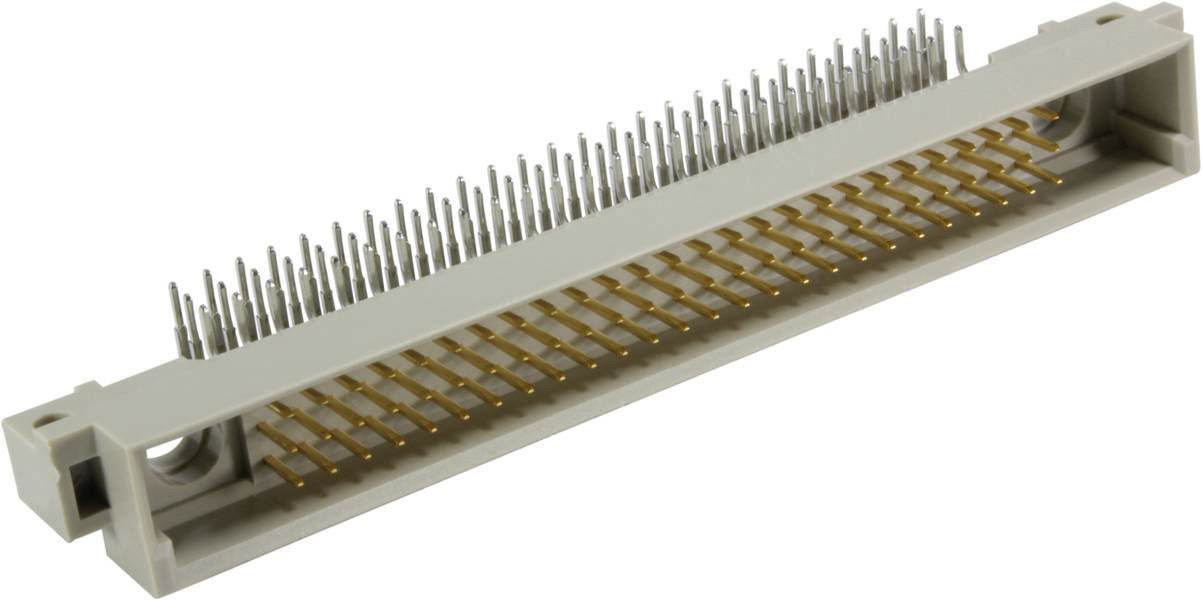

Szary elektryczny złącz z wieloma metalowymi stykami, używany w urządzeniach elektronicznych, leży na białej powierzchni.

Rodzaj produktu

Listwa ze złączami bagnetowymi

Rodzaj złącza

proste

Wymiary siatki

2.54 mm

7.62 mm

Zawartość

1 szt.

Ilość pinów

Karta katalogowa (PDF)

Dostawa w wt. 22.12.2026

Liczba

Sztuki

Suma (85,49 zł / Sztuka)

85,49 zł

69,50 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa o stykach nożowych

Ilość pinów 80
Ilość rzędów 3
Opis 1 szt.

Dane techniczne

Seria: DIN 41612
Element: złącze męskie
Opis styku: kątowy
Typ połączenia: połączenie lutowane na fali
Rodzaj połączenia: Płyta główna do karty córki; Karta rozszerzenia; PCB do kabla
Liczba kontaktów: 80
Rzędy styków wtyczki: 3
Skok, strona przyłącza: 2,54 mm;
Prąd znamionowy: Prąd znamionowy mierzony w temperaturze 20°C, szczegóły można znaleźć w krzywej obniżania wartości znamionowych
Rezystancja izolacji:> 1012Ω
Rezystancja objętościowa: ≤20 mΩ
Temperatura graniczna: -55... +125 °C
Siła wkładania i wyciągania: ≤ 74 N
Cykle krycia: ≥ 400
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym
Kolor wstawki: RAL 7032 (szary żwirowy)
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni po stronie wtyczki;
Klasa palności materiału zgodnie z UL 94: V-0
Normy: IEC 60603-2
Waga netto: 14,47 g
Oznaczenie: Typ M
Skok, strona wtykowa: 2,54 mm;
Luz: ≥ 1,2 mm
Droga upływu: ≥ 1,2 mm
Właściwości: bezołowiowe; prąd znamionowy styki specjalne: patrz arkusz danych wybranych styków
Liczba styków sygnałowych: 78
Liczba kontaktów specjalnych: 2
Montaż na PCB: z kołnierzem
Podłączanie na gorąco: nie
Klasyfikacja kolejowa: F4/I3 zgodnie z NFF 16-101/102
Montaż styków: rzędy a, b i c, pozycje 4, 5, ... , 28, 29
Kodowanie: Kodowanie z utratą kontaktu

Rodzaj produktu: Listwa ze złączami bagnetowymi

Rodzaj złącza: proste

Ilość pinów: 80

Ilość rzędów: 3

Wymiary siatki: 2.54 mm
7.62 mm

Połączenie komponentów: lutowane

Kolor: szary krzem (ral 7032)

Materiał obudowy: PA

Numer katalogowy producenta: 09031786901

Zawartość: 1 szt.

Materiał styku: stop miedzi

Model katalogowy producenta: 09 03 178 6901

Rezystancja styku: 20 mΩ

Rezystancja izolacji: 1012 Ω

: Printed circuit board to cable

: Other

: 80

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.54 mm

: 3

: 2.54 mm

: Thermoplastic

: 0°/180° (horizontal)

: Flange

: 2 A
