Name: HARTING 09032426805 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.
Brand: HARTING
SKU: 3000445
Availability: BackOrder

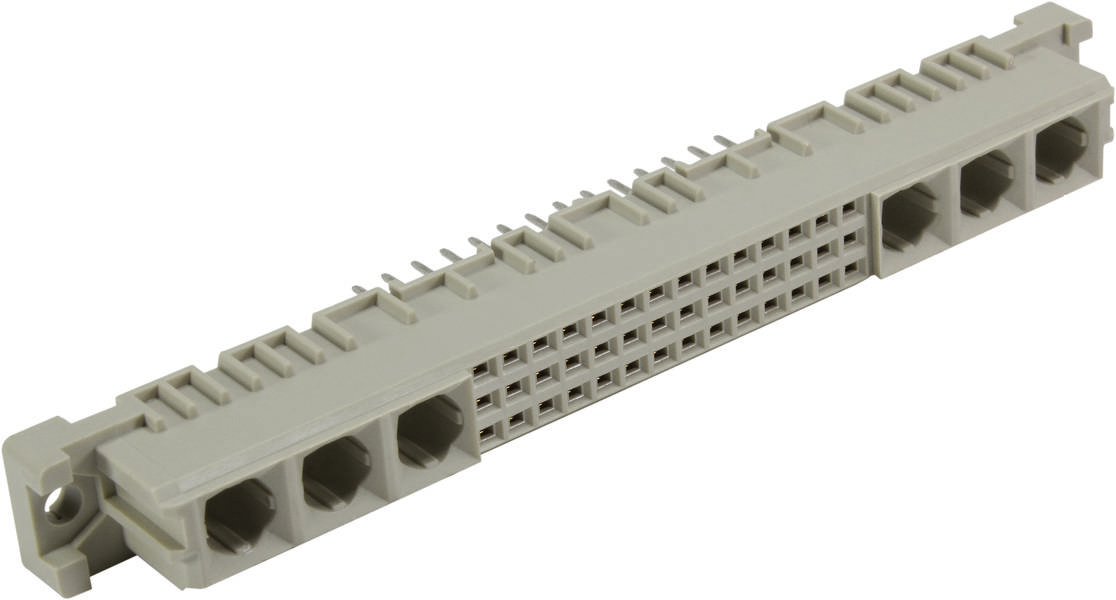

Szary, prostokątny złącz z wieloma stykami, często stosowany w urządzeniach elektronicznych do podłączania przewodów.

Rodzaj produktu

Złącze żeńskie wielopunktowe

Rodzaj złącza

proste

Wymiary siatki

2.54 mm

7.62 mm

Zawartość

1 szt.

Ilość pinów

Karta katalogowa (PDF)

Dostawa w wt. 20.10

19 Sztuki

Liczba

Sztuki

Suma (71,49 zł / Sztuka)

71,49 zł

58,12 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa sprężynowa

Ilość pinów 48
Ilość rzędów 3
Opis 1 szt.

Dane techniczne

Seria: DIN 41612
Element: Złącze żeńskie
Opis kontaktu: prosty
Typ połączenia: połączenie lutowane na fali
Rodzaj połączenia: Płyta główna do karty dodatkowej; Płytka drukowana do kabla
Liczba kontaktów: 48
Długość szpilki: 4,5 mm
Rzędy styków wtyczki: 3
Skok, strona przyłącza: 2,54 mm;
Prąd znamionowy: Prąd znamionowy mierzony w temperaturze 20°C, szczegóły można znaleźć w krzywej obniżania wartości znamionowych
Rezystancja izolacji:> 1012Ω
Rezystancja objętościowa: ≤20 mΩ
Temperatura graniczna: -55... +125 °C
Siła wkładania i wyciągania: ≤ 40 N
Cykle krycia: ≥ 400
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym
Kolor wstawki: RAL 7032 (szary żwirowy)
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni po stronie wtyczki;
Klasa palności materiału zgodnie z UL 94: V-0
Normy: IEC 60603-2
Waga netto: 10 g
Oznaczenie: Typ M
Skok, strona wtykowa: 2,54 mm;
Luz: ≥ 1 mm
Droga upływu: ≥ 1 mm
Właściwości: bezołowiowe; prąd znamionowy styki specjalne: patrz arkusz danych wybranych styków
Liczba styków sygnałowych: 42
Liczba kontaktów specjalnych: 6
Montaż na PCB: z kołnierzem
Podłączanie na gorąco: nie
Klasyfikacja kolejowa: F4/I3 zgodnie z NFF 16-101/102
Montaż styków: rzędy a, b i c, pozycje 10, 11, ... , 22, 23
Kodowanie: Kodowanie z utratą kontaktu

Rodzaj produktu: Złącze żeńskie wielopunktowe

Rodzaj złącza: proste

Ilość pinów: 48

Ilość rzędów: 3

Wymiary siatki: 2.54 mm
7.62 mm

Połączenie komponentów: lutowane

Kolor: szary krzem (ral 7032)

Materiał obudowy: PA

Numer katalogowy producenta: 09032426805

Zawartość: 1 szt.

Materiał styku: stop miedzi

Model katalogowy producenta: 09 03 242 6805

Rezystancja styku: 20 mΩ

Rezystancja izolacji: 1012 Ω

Długość kołka: 4,5 mm

: Printed circuit board to cable

: Other

: 48

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 4.5 mm

: 2.54 mm

: 3

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Rodzaj złącza

Wymiary siatki

HARTING 09032426805 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Numer produktu3000445

Dostawa w wt. 20.10

19 sztukaConrad Electronic

Ten produkt

proste

2.54 mm

Sztuki

Min.: 1

Vielfache: 1

71,49 zł^*

HARTING 09030963217 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Numer produktu2999307

Dostawa w wt. 20.10

130 sztukaConrad Electronic

2.54 mm

Sztuki

Min.: 1

Vielfache: 1

42,69 zł^*

HARTING 09032242830 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Numer produktu2999394

Dostawa w pt. 22.01.2027

Conrad Electronic

proste

2.54 mm

Sztuki

Min.: 1

Vielfache: 1

109,00 zł^*

HARTING 09032246401 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Numer produktu2999991

Dostawa w czw. 18.02.2027

Conrad Electronic

proste

2.54 mm

Sztuki

Min.: 1

Vielfache: 1

61,99 zł^*

HARTING 09032246804 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Numer produktu2999985

Dostawa w wt. 22.12.2026

Conrad Electronic

proste

2.54 mm

Sztuki

Min.: 1

Vielfache: 1

61,99 zł^*

HARTING 09032246805 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Numer produktu2999984

Dostawa w wt. 20.10

11 sztukaConrad Electronic

proste

2.54 mm

Sztuki

Min.: 1

Vielfache: 1

56,99 zł^*

HARTING 09032246830 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Numer produktu2999388

Dostawa w wt. 19.01.2027

Conrad Electronic

proste

2.54 mm

Sztuki

Min.: 1

Vielfache: 1

66,49 zł^*

HARTING 09032246850 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Numer produktu2999389

Dostawa w pon. 8.02.2027

Conrad Electronic

proste

2.54 mm

Sztuki

Min.: 1

Vielfache: 1

66,49 zł^*

HARTING 09032246864 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Numer produktu2999990

Dostawa w wt. 20.10

19 sztukaConrad Electronic

proste

2.54 mm

Sztuki

Min.: 1

Vielfache: 1

61,99 zł^*

HARTING 09032246865 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Numer produktu2999998

Dostawa w czw. 7.01.2027

Conrad Electronic

proste

2.54 mm

Sztuki

Min.: 1

Vielfache: 1

45,09 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 3000445 HARTING 09032426805 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3000445 HARTING 09032426805 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Opis

Złącze żeńskie, złącze do lutowania na fali, prąd znamionowy: 2 A, styki: 48, proste, stop miedzi
