Name: HARTING 09061216981 Listwa ze złączami bagnetowymi 1 szt.
Brand: HARTING
SKU: 3003498
Availability: BackOrder

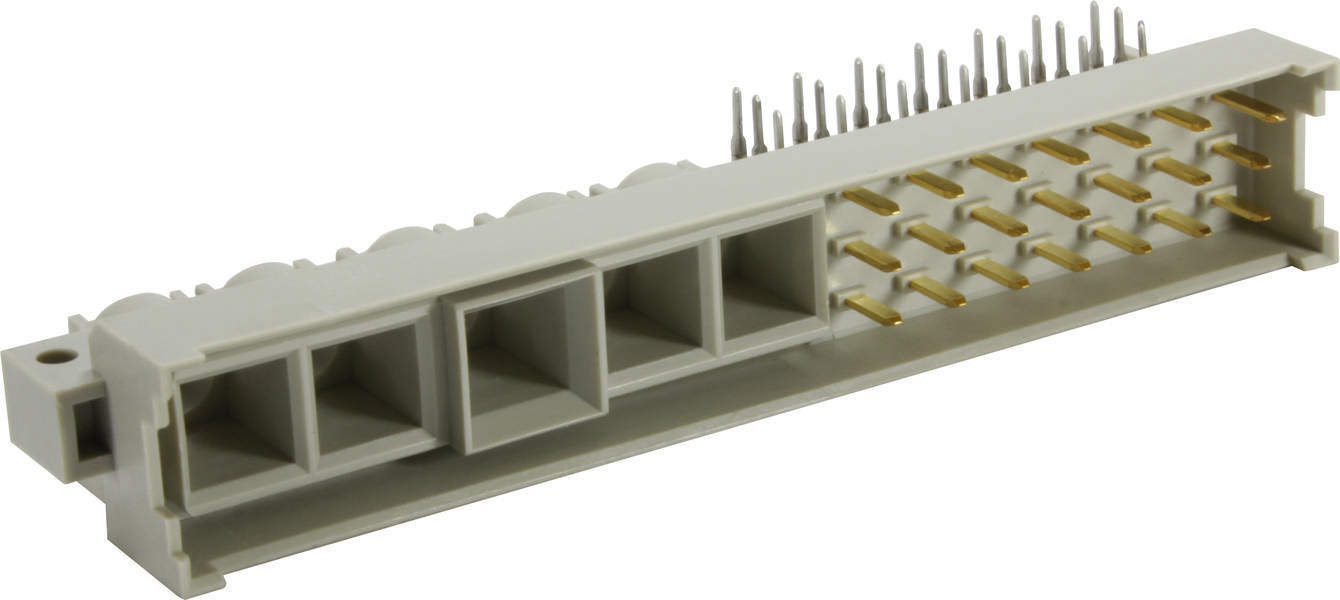

Prostokątny elektryczny złącz z wieloma złoconymi stykami i pięcioma gniazdami. Odpowiedni do urządzeń elektronicznych.

Rodzaj produktu

Listwa ze złączami bagnetowymi

Rodzaj złącza

proste

Wymiary siatki

2.54 mm

5.08 mm

Zawartość

1 szt.

Ilość pinów

Karta katalogowa (PDF)

Dostępne wkrótce

Liczba

Sztuki

Suma (90,49 zł / Sztuka)

90,49 zł

73,57 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa o stykach nożowych

Ilość pinów 26
Opis 1 szt.

Dane techniczne

Seria: DIN 41612
Element: złącze męskie
Opis styku: kątowy
Typ połączenia: połączenie lutowane na fali
Typ połączenia: płyta główna do karty dodatkowej; płytka drukowana do kabla;
Liczba kontaktów: 26
Siatka, strona przyłącza: 2,54 mm;
Prąd znamionowy: Prąd znamionowy mierzony w temperaturze 20°C, szczegóły można znaleźć w krzywej obniżania wartości znamionowych
Rezystancja izolacji:> 1012Ω
Oporność skrośna: 15 mΩ
Temperatura graniczna: -55... +125 °C
Siła wkładania i wyciągania: ≤ 85 N
Cykle krycia: ≥ 400
Napięcie probiercze Ueff: 1,55 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym
Kolor wstawki: RAL 7032 (szary żwirowy)
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni po stronie wtyczki;
Klasa palności materiału zgodnie z UL 94: V-0
Normy: IEC 60603-2 (uzupełniająca normę)
Waga netto: 17,52 g
Oznaczenie: Typ MH 21+5
Skok, strona wtykowa: 3,81 mm;
Luz: ≥ 1,6 mm
Droga upływu: ≥ 3 mm
Właściwości: bezołowiowe; prąd znamionowy styki specjalne: patrz arkusz danych wybranych styków
Liczba styków sygnałowych: 21
Liczba kontaktów specjalnych: 5
Montaż na PCB: z kołnierzem
Podłączanie na gorąco: nie
Klasyfikacja kolejowa: F4/I3 zgodnie z NFF 16-101/102
Montaż styków: rzędy z, b i d, pozycje 20, 22, 24, 26, 28, 30, 32
Kodowanie: kodowanie kołnierzowe; kodowanie z utratą kontaktu
styk prowadzący na pozycji: z32

Rodzaj produktu: Listwa ze złączami bagnetowymi

Rodzaj złącza: proste

Ilość pinów: 26

Wymiary siatki: 2.54 mm
5.08 mm

Połączenie komponentów: lutowane

Kolor: szary krzem (ral 7032)

Materiał obudowy: PA

Numer katalogowy producenta: 09061216981

Zawartość: 1 szt.

Materiał styku: stop miedzi

Model katalogowy producenta: 09 06 121 6981

Rezystancja styku: 15 mΩ

Rezystancja izolacji: 1012 Ω

: Printed circuit board to cable

: Other

: 26

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.54 mm

: 3.81 mm

: Thermoplastic

: 0°/180° (horizontal)

: Flange

: 6 A

Do pobrania

Karta katalogowa

Karta katalogowa 3003498 HARTING 09061216981 Listwa ze złączami bagnetowymi 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3003498 HARTING 09061216981 Listwa ze złączami bagnetowymi 1 szt.

Opis

Złącze męskie, złącze lutowane na fali, prąd znamionowy: 6 A, styki: 26, kątowe, stop miedzi
