Name: HARTING 09061326931222 Listwa ze złączami bagnetowymi Ilość rzędów 3 1 szt.
Brand: HARTING
SKU: 3003509
Availability: BackOrder

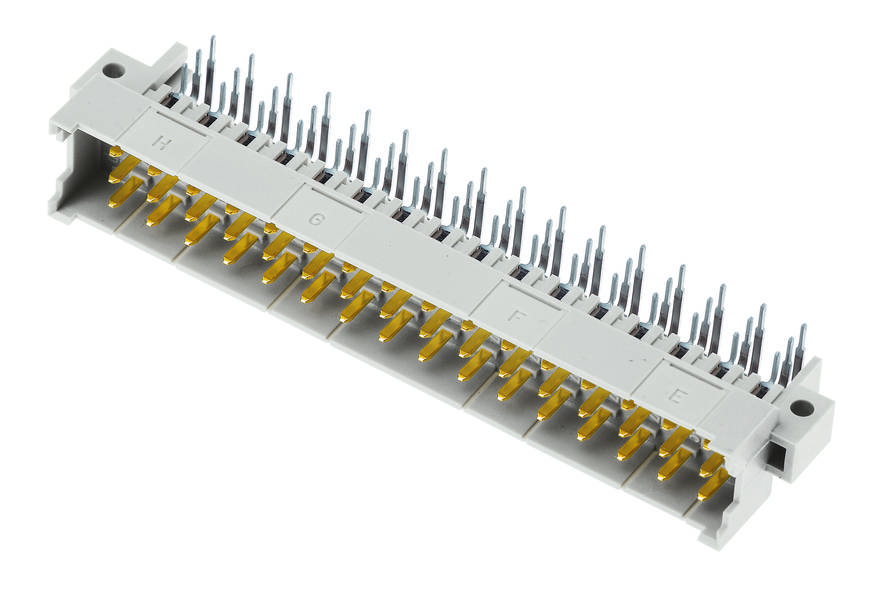

Prostokątny złącze elektroniczne z wieloma pozłacanymi stykami, stosowane w przemysłowych połączeniach elektronicznych.

Rodzaj produktu

Listwa ze złączami bagnetowymi

Rodzaj złącza

proste

Wymiary siatki

2.54 mm

5.08 mm

Zawartość

1 szt.

Ilość pinów

Karta katalogowa (PDF)

Dostawa w pt. 26.02.2027

Liczba

Sztuki

Suma (33,19 zł / Sztuka)

33,19 zł

26,98 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa o stykach nożowych

Ilość pinów 32
Ilość rzędów 3
Opis 1 szt.

Dane techniczne

Seria: DIN 41612
Element: złącze męskie
Opis styku: kątowy
Typ połączenia: połączenie lutowane na fali
Rodzaj połączenia: Płyta główna do karty córki; Karta rozszerzenia; PCB do kabla
Liczba kontaktów: 32
Rzędy styków wtyczki: 3
Siatka, strona przyłącza: 2,54 mm;
Prąd znamionowy: Prąd znamionowy mierzony w temperaturze 20°C, szczegóły można znaleźć w krzywej obniżania wartości znamionowych
Rezystancja izolacji:> 1011Ω
Oporność skrośna: 15 mΩ
Temperatura graniczna: -55... +125 °C
Siła wkładania i wyciągania: ≤ 50 N
Cykle krycia: ≥ 400
Napięcie probiercze Ueff: 1,55 kV (styk-styk)
Grupa materiałów izolacyjnych: II (400 ≤ CTI< 600)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym
Kolor wkładu: RAL 7035 (jasnoszary)
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni po stronie wtyczki;
Klasa palności materiału zgodnie z UL 94: V-0
Normy: IEC 60603-2
Waga netto: 22,16 g
Oznaczenie: Typ F
Skok, strona wtykowa: 3,81 mm;
Luz: ≥ 1,6 mm
Droga upływu: ≥ 3 mm
Cechy: nie zawiera ołowiu
Montaż na PCB: z kołnierzem
Podłączanie na gorąco: nie
Klasyfikacja kolejowa: F1/I2 zgodnie z NFF 16-101/102
Montaż styków: rzędy z i d, pozycje 2, 4, ... , 30, 32
Kodowanie: kodowanie otworów; kodowanie utraty styku; kodowanie D20

Rodzaj produktu: Listwa ze złączami bagnetowymi

Rodzaj złącza: proste

Ilość pinów: 32

Ilość rzędów: 3

Wymiary siatki: 2.54 mm
5.08 mm

Połączenie komponentów: lutowane

Kolor: szaro-biały (ral 7035)

Materiał obudowy: PA

Numer katalogowy producenta: 09061326931222

Zawartość: 1 szt.

Materiał styku: stop miedzi

Model katalogowy producenta: 09 06 132 6931 222

Rezystancja styku: 15 mΩ

Rezystancja izolacji: 1011 Ω

: Printed circuit board to cable

: Other

: 32

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.54 mm

: 3

: 3.81 mm

: Thermoplastic

: 0°/180° (horizontal)

: Flange

: 6 A

Do pobrania

Karta katalogowa

Karta katalogowa 3003509 HARTING 09061326931222 Listwa ze złączami bagnetowymi Ilość rzędów 3 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3003509 HARTING 09061326931222 Listwa ze złączami bagnetowymi Ilość rzędów 3 1 szt.

Opis

Złącze męskie, złącze lutowane na fali, prąd znamionowy: 6 A, styki: 32, kątowe, stop miedzi
