Name: HARTING 09062326858 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.
Brand: HARTING
SKU: 3000361
Availability: BackOrder

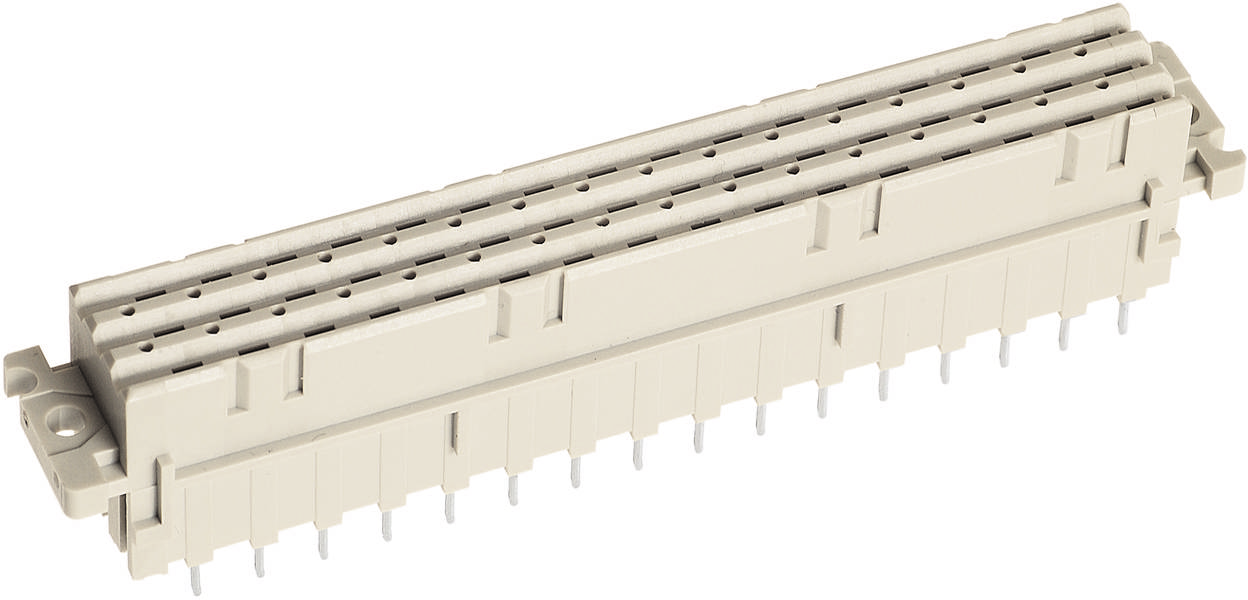

Prostokątny, beżowy złącz z licznymi pinami, odpowiedni do połączeń elektronicznych i instalacji.

Rodzaj produktu

Złącze żeńskie wielopunktowe

Rodzaj złącza

proste

Wymiary siatki

5.08 mm

Zawartość

1 szt.

Ilość pinów

Karta katalogowa (PDF)

Dostawa w wt. 2.02.2027

Liczba

Sztuki

Suma (85,49 zł / Sztuka)

85,49 zł

69,50 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa sprężynowa

Ilość pinów 32
Ilość rzędów 3
Opis 1 szt.

Dane techniczne

Seria: DIN 41612
Element: Złącze żeńskie
Opis kontaktu: prosty
Typ połączenia: połączenie lutowane na fali
Rodzaj połączenia: Płyta główna do karty dodatkowej; Płytka drukowana do kabla
Liczba kontaktów: 32
Długość szpilki: 3,7 mm
Rzędy styków wtyczki: 3
Siatka, strona przyłącza: 5,08 mm
Prąd znamionowy: Prąd znamionowy mierzony w temperaturze 20°C, szczegóły można znaleźć w krzywej obniżania wartości znamionowych
Rezystancja izolacji:> 1012Ω
Oporność skrośna: 15 mΩ
Temperatura graniczna: -55... +125 °C
Siła wkładania i wyciągania: ≤ 50 N
Cykle krycia: ≥ 400
Napięcie probiercze Ueff: 1,55 kV (styk-styk)
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym
Kolor wstawki: RAL 7032 (szary żwirowy)
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni po stronie wtyczki;
Klasa palności materiału zgodnie z UL 94: V-0
Normy: IEC 60603-2
Waga netto: 24,8 g
Oznaczenie: Typ F
Skok, strona wtykowa: 3,81 mm;
Luz: ≥ 1,6 mm
Droga upływu: ≥ 3 mm
Cechy: nie zawiera ołowiu
Montaż na PCB: z kołnierzem
Podłączanie na gorąco: nie
Klasyfikacja kolejowa: F4/I3 zgodnie z NFF 16-101/102
Montaż styków: rzędy z i d, pozycje 2, 4, ... , 30, 32
Kodowanie: kodowanie otworów; kodowanie utraty kontaktu;

Rodzaj produktu: Złącze żeńskie wielopunktowe

Rodzaj złącza: proste

Ilość pinów: 32

Ilość rzędów: 3

Wymiary siatki: 5.08 mm

Połączenie komponentów: lutowane

Kolor: szary krzem (ral 7032)

Materiał obudowy: PA

Numer katalogowy producenta: 09062326858

Zawartość: 1 szt.

Materiał styku: stop miedzi

Model katalogowy producenta: 09 06 232 6858

Rezystancja styku: 15 mΩ

Rezystancja izolacji: 1012 Ω

Długość kołka: 3.7 mm

: Printed circuit board to cable

: Other

: 32

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 3.7 mm

: 5.08 mm

: 3

: 3.81 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 6 A

Do pobrania

Karta katalogowa

Karta katalogowa 3000361 HARTING 09062326858 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3000361 HARTING 09062326858 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Opis

Złącze żeńskie, złącze do lutowania na fali, prąd znamionowy: 6 A, styki: 32, proste, stop miedzi

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
