HARTING 09062483201222 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

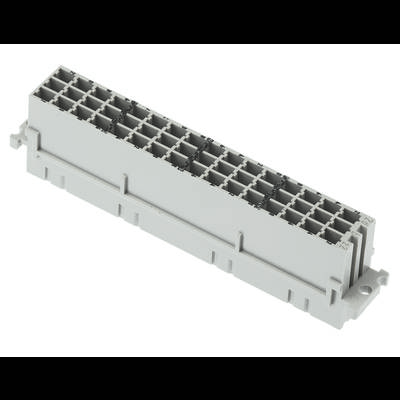

Prostokątna wtyczka elektryczna z wieloma stykami, używana do podłączania urządzeń elektronicznych lub obwodów elektrycznych.

Rodzaj produktu

Złącze żeńskie wielopunktowe

Wymiary siatki

3.81 mm

5.08 mm

Zawartość

1 szt.

Ilość pinów

Ilość rzędów

Karta katalogowa (PDF)

Dostawa w pon. 17.08

95 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (8,08 zł / Sztuka)

8,08 zł

9,94 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Listwa sprężynowa

Ilość pinów 48
Ilość rzędów 3
Opis 1 szt.

Dane techniczne

Seria: DIN 41612
Element: Złącze żeńskie
Typ połączenia: połączenie zaciskane
Typ połączenia: PCB do kabla
Liczba kontaktów: 48
Rzędy styków wtyczki: 3
Siatka, strona przyłącza: 3,81 mm;
Prąd znamionowy: Prąd znamionowy mierzony w temperaturze 20°C, szczegóły można znaleźć w krzywej obniżania wartości znamionowych
Rezystancja izolacji:> 1012Ω
Oporność skrośna: 15 mΩ
Temperatura graniczna: -55... +125 °C
Siła wkładania i wyciągania: ≤ 75 N
Napięcie probiercze Ueff: 1,55 kV (styk-styk) 2,5 kV (styk-masa)
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym
Kolor wstawki: RAL 7032 (szary żwirowy)
Klasa palności materiału zgodnie z UL 94: V-0
Normy: IEC 60603-2
Waga netto: 18 g
Oznaczenie: Typ F
Skok, strona wtykowa: 3,81 mm;
Luz: ≥ 1,6 mm
Droga upływu: ≥ 3 mm
Cechy: nie zawiera ołowiu
Uwagi: Styki zaciskane należy zamawiać osobno.
Montaż na PCB: z kołnierzem
Podłączanie na gorąco: nie
Klasyfikacja kolejowa: F1/I2 zgodnie z NFF 16-101/102
Kodowanie: kodowanie otworów; kodowanie utraty kontaktu

Rodzaj produktu: Złącze żeńskie wielopunktowe

Ilość pinów: 48

Ilość rzędów: 3

Wymiary siatki: 3.81 mm
5.08 mm

Połączenie komponentów: zaciskane

Kolor: szary krzem (ral 7032)

Materiał obudowy: PA

Numer katalogowy producenta: 09062483201222

Zawartość: 1 szt.

Model katalogowy producenta: 09 06 248 3201 222

Rezystancja styku: 15 mΩ

Rezystancja izolacji: 1012 Ω

: Printed circuit board to cable

: Other

: 48

: Other

: -55-125 °C

: Other

: Other

: Other

: 3.81 mm

: 3

: 3.81 mm

: Thermoplastic

: Other

: Flange

Do pobrania

Karta katalogowa

Karta katalogowa 2999305 HARTING 09062483201222 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2999305 HARTING 09062483201222 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Opis

Złącze żeńskie, złącze zaciskane, styki: 48, kodowanie: kodowanie otworów, kodowanie kołnierzowe, kodowanie z utratą styku
