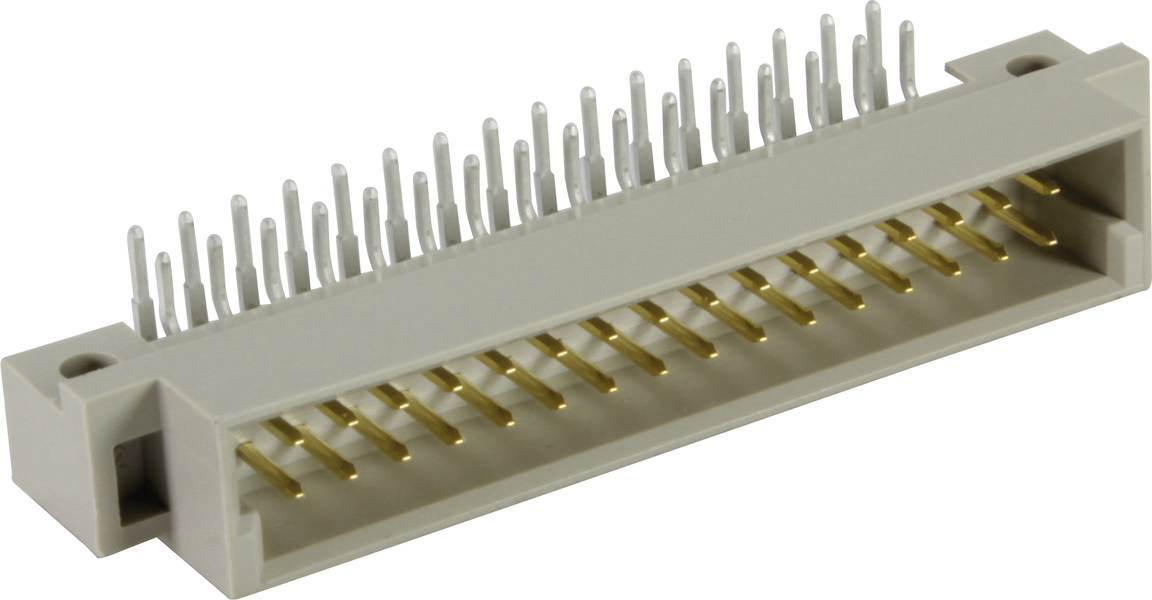

Name: HARTING 09221166931 Listwa ze złączami bagnetowymi Ilość rzędów 2 1 szt.
Brand: HARTING
SKU: 3003333
Availability: BackOrder

Prostokątny złącz z wieloma elektrodami w kolorze złotym oraz białymi stykami, stosowany do elektrycznego łączenia urządzeń.

Rodzaj produktu

Listwa ze złączami bagnetowymi

Rodzaj złącza

proste

Wymiary siatki

2.54 mm

Zawartość

1 szt.

Ilość pinów

Karta katalogowa (PDF)

Dostawa w śr. 27.01.2027

Liczba

Sztuki

Suma (20,39 zł / Sztuka)

20,39 zł

16,58 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa o stykach nożowych

Ilość pinów 16
Ilość rzędów 2
Opis 1 szt.

Dane techniczne

Seria: DIN 41612
Element: złącze męskie
Opis styku: kątowy
Typ połączenia: połączenie lutowane na fali
Rodzaj połączenia: Płyta główna do karty-córki;Karta przedłużacza
Liczba kontaktów: 16
Rzędy styków wtyczki: 2
Skok, strona przyłącza: 2,54 mm
Prąd znamionowy: Prąd znamionowy mierzony w temperaturze 20°C, szczegóły można znaleźć w krzywej obniżania wartości znamionowych
Rezystancja izolacji:> 1012Ω
Rezystancja objętościowa: ≤20 mΩ
Temperatura graniczna: -55... +125 °C
Siła wkładania i wyciągania: ≤ 15 N
Cykle krycia: ≥ 400
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym
Kolor wstawki: RAL 7032 (szary żwirowy)
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni po stronie wtyczki;
Klasa palności materiału zgodnie z UL 94: V-0
Normy: IEC 60603-2 (uzupełniająca normę)
Waga netto: 5,35 g
Oznaczenie: Typ 2B
Raster, strona wtykowa: 2,54 mm
Luz: ≥ 1,2 mm
Droga upływu: ≥ 1,2 mm
Cechy: nie zawiera ołowiu
Montaż na PCB: z kołnierzem
Podłączanie na gorąco: nie
Klasyfikacja kolejowa: F4/I3 zgodnie z NFF 16-101/102
Konfiguracja styków: rząd a, pozycje 1, 2, ... , 15, 16
Kodowanie: Kodowanie z utratą kontaktu

Rodzaj produktu: Listwa ze złączami bagnetowymi

Rodzaj złącza: proste

Ilość pinów: 16

Ilość rzędów: 2

Wymiary siatki: 2.54 mm

Połączenie komponentów: lutowane

Kolor: szary krzem (ral 7032)

Materiał obudowy: PA

Numer katalogowy producenta: 09221166931

Zawartość: 1 szt.

Materiał styku: stop miedzi

Model katalogowy producenta: 09 22 116 6931

Rezystancja styku: 20 mΩ

Rezystancja izolacji: 1012 Ω

: Other

: 16

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.54 mm

: 2

: 2.54 mm

: Thermoplastic

: 0°/180° (horizontal)

: Flange

: 2 A

Do pobrania

Karta katalogowa

Karta katalogowa 3003333 HARTING 09221166931 Listwa ze złączami bagnetowymi Ilość rzędów 2 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3003333 HARTING 09221166931 Listwa ze złączami bagnetowymi Ilość rzędów 2 1 szt.

Opis

Złącze męskie, złącze do lutowania na fali, prąd znamionowy: 2 A, styki: 16, kątowe, stop miedzi
