Name: HARTING 09232486825222 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.
Brand: HARTING
SKU: 3000449
Availability: BackOrder

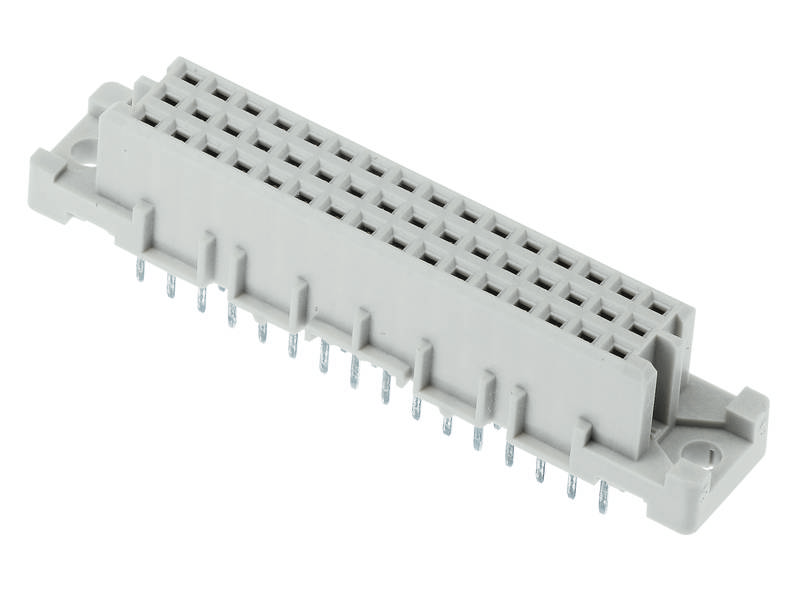

Szary elektryczny złącze wtykowe z wieloma stykami w dwóch równoległych rzędach, odpowiedni do zastosowań technicznych.

Rodzaj produktu

Złącze żeńskie wielopunktowe

Rodzaj złącza

proste

Wymiary siatki

2.54 mm

Zawartość

1 szt.

Ilość pinów

Karta katalogowa (PDF)

Dostawa w pt. 8.01.2027

Liczba

Sztuki

Suma (45,09 zł / Sztuka)

45,09 zł

36,66 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa sprężynowa

Ilość pinów 48
Ilość rzędów 3
Opis 1 szt.

Dane techniczne

Seria: DIN 41612
Element: złącze żeńskie
Opis kontaktu: prosty
Typ połączenia: połączenie lutowane na fali
Typ połączenia: płyta główna do karty córki;
Liczba kontaktów: 48
Długość szpilki: 4,5 mm
Rzędy styków wtyczki: 3
Skok, strona przyłącza: 2,54 mm
Prąd znamionowy: Prąd znamionowy mierzony w temperaturze 20°C, szczegóły można znaleźć w krzywej obniżania wartości znamionowych
Rezystancja izolacji:> 1011Ω
Rezystancja objętościowa: ≤20 mΩ
Temperatura graniczna: -55... +125 °C
Siła wkładania i wyciągania: ≤ 45 N
Cykle krycia: ≥ 400
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: II (400 ≤ CTI< 600)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym
Kolor wkładu: RAL 7035 (jasnoszary)
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni po stronie wtyczki;
Klasa palności materiału zgodnie z UL 94: V-0
Normy: IEC 60603-2 (uzupełniająca normę)
Waga netto: 8,38 g
Oznaczenie: Typ 2C
Raster, strona wtykowa: 2,54 mm
Luz: ≥ 1 mm
Droga upływu: ≥ 1 mm
Cechy: nie zawiera ołowiu
Montaż na PCB: z kołnierzem
Podłączanie na gorąco: nie
Klasyfikacja kolejowa: F1/I2 zgodnie z NFF 16-101/102
Montaż styków: rzędy a, b i c, pozycje 1, 2, ... , 15, 16
Kodowanie: Kodowanie z utratą kontaktu

Rodzaj produktu: Złącze żeńskie wielopunktowe

Rodzaj złącza: proste

Ilość pinów: 48

Ilość rzędów: 3

Wymiary siatki: 2.54 mm

Połączenie komponentów: lutowane

Kolor: szaro-biały (ral 7035)

Materiał obudowy: PA

Numer katalogowy producenta: 09232486825222

Zawartość: 1 szt.

Materiał styku: stop miedzi

Model katalogowy producenta: 09 23 248 6825 222

Rezystancja styku: 20 mΩ

Rezystancja izolacji: 1011 Ω

Długość kołka: 4,5 mm

: Other

: 48

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 4.5 mm

: 2.54 mm

: 3

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Do pobrania

Karta katalogowa

Karta katalogowa 3000449 HARTING 09232486825222 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3000449 HARTING 09232486825222 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Opis

Złącze żeńskie, złącze do lutowania na fali, prąd znamionowy: 2 A, styki: 48, proste, stop miedzi

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
