Name: HARTING 09271326577 Listwa ze złączami bagnetowymi Ilość rzędów 2 1 szt.
Brand: HARTING
SKU: 3003361
Availability: BackOrder

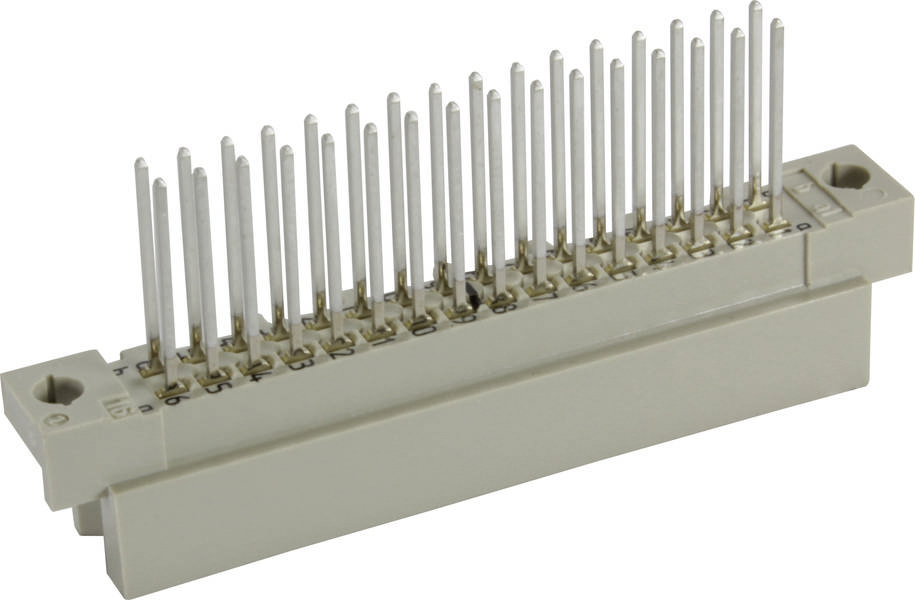

Złącze wielostykowe z wieloma metalowymi pinami w dwóch rzędach, typowo stosowane do połączeń elektronicznych w urządzeniach.

Rodzaj produktu

Listwa ze złączami bagnetowymi

Rodzaj złącza

proste

Wymiary siatki

2.54 mm

Zawartość

1 szt.

Ilość pinów

Karta katalogowa (PDF)

Dostawa w pt. 26.02.2027

Liczba

Sztuki

Suma (30,79 zł / Sztuka)

30,79 zł

25,03 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa o stykach nożowych

Ilość pinów 32
Ilość rzędów 2
Opis 1 szt.

Dane techniczne

Seria: DIN 41612
Element: złącze męskie
Opis kontaktu: prosty
Typ połączenia: połączenie lutowane na fali
Typ połączenia: płyta główna do karty córki;
Liczba kontaktów: 32
Długość szpilki: 13 mm
Rzędy styków wtyczki: 2
Skok, strona przyłącza: 2,54 mm
Prąd znamionowy: Prąd znamionowy mierzony w temperaturze 20°C, szczegóły można znaleźć w krzywej obniżania wartości znamionowych
Rezystancja izolacji:> 1012Ω
Rezystancja objętościowa: ≤20 mΩ
Temperatura graniczna: -55... +125 °C
Siła wkładania i wyciągania: ≤ 30 N
Cykle krycia: ≥ 400
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym
Kolor wstawki: RAL 7032 (szary żwirowy)
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni po stronie wtyczki;
Klasa palności materiału zgodnie z UL 94: V-0
Normy: IEC 60603-2 (uzupełniająca normę)
Waga netto: 6,75 g
Oznaczenie: Typ 2Q
Raster, strona wtykowa: 2,54 mm
Luz: ≥ 1,2 mm
Droga upływu: ≥ 1,2 mm
Cechy: nie zawiera ołowiu
Montaż na PCB: z kołnierzem
Podłączanie na gorąco: nie
Klasyfikacja kolejowa: F4/I3 zgodnie z NFF 16-101/102
Montaż styków: rzędy aib, pozycje 1, 2, ... , 15, 16
Kodowanie: Kodowanie z utratą kontaktu

Rodzaj produktu: Listwa ze złączami bagnetowymi

Rodzaj złącza: proste

Ilość pinów: 32

Ilość rzędów: 2

Wymiary siatki: 2.54 mm

Połączenie komponentów: lutowane

Kolor: szary krzem (ral 7032)

Materiał obudowy: PA

Numer katalogowy producenta: 09271326577

Zawartość: 1 szt.

Materiał styku: stop miedzi

Model katalogowy producenta: 09 27 132 6577

Rezystancja styku: 20 mΩ

Rezystancja izolacji: 1012 Ω

Długość kołka: 13 mm

: Other

: 32

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 13 mm

: 2.54 mm

: 2

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Do pobrania

Karta katalogowa

Karta katalogowa 3003361 HARTING 09271326577 Listwa ze złączami bagnetowymi Ilość rzędów 2 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3003361 HARTING 09271326577 Listwa ze złączami bagnetowymi Ilość rzędów 2 1 szt.

Opis

Złącze męskie, złącze lutowane na fali, prąd znamionowy: 2 A, styki: 32, proste, stop miedzi
