Name: HARTING 09452812561 Złącze męskie PCB Łączna ilość styków: 8 1 szt.
Brand: HARTING
SKU: 3008703
Availability: BackOrder

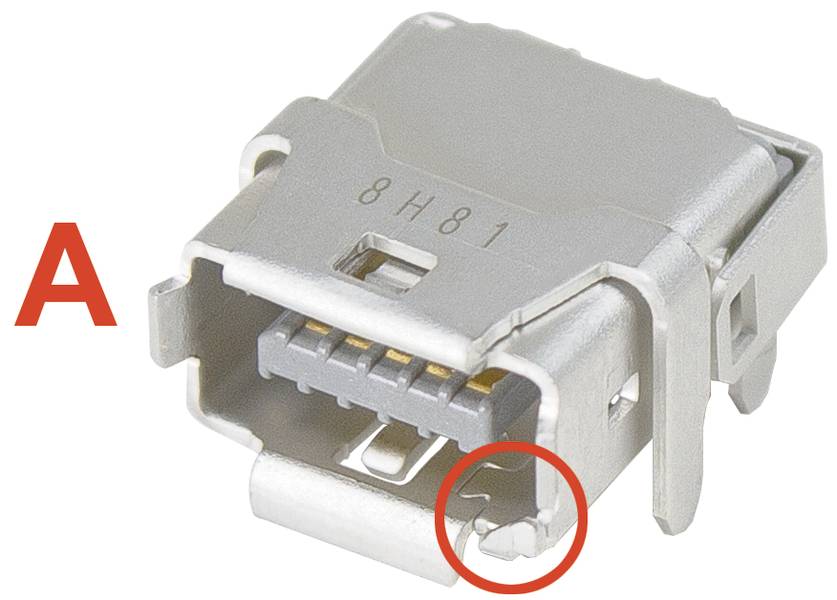

Złącze USB z widokiem z bliska, z wyróżnioną specjalnym wcięciem lub oznaczeniem w czerwonym kole. Litera 'A' po lewej stronie.

Rodzaj produktu

Złącze męskie PCB

Łączna ilość styków

Połączenie komponentów

lutowane

Zawartość

1 szt.

Natężenie znamionowe - zaokrąglone

3 A

Karta katalogowa (PDF)

Dostawa w śr. 21.10

446 Sztuki

Liczba

Sztuki

Suma (26,09 zł / Sztuka)

26,09 zł

21,21 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Seria: HARTING ix Industrial®
Element: złącze PCB
Typ połączenia: połączenie lutowane
Liczba kontaktów: 8
Prąd znamionowy: 3 A przy użyciu 4 styków (1,2,6,7)
Rezystancja izolacji: 500MΩ
Rezystancja objętościowa: ≤30 mΩ
Temperatura graniczna: -40... +85 °C
Cykle krycia: ≥ 5000
Napięcie probiercze Ueff: 0,5 kV
Zastosowany materiał: polimer ciekłokrystaliczny (LCP)
Kolor wkładu: szary
Materiał styków: stop miedzi
Powierzchnia styku: Au ≥ 0,2 µm na Ni ≥ 2 µm po stronie przyłącza; Au ≥ 0,03 µm na Ni ≥ 2 µm po stronie przyłącza
Klasa palności materiału zgodnie z UL 94: V-0
Normy: IEC 61076-3-124;EN 45545-2
Waga netto: 1,52 g
Nazwa: Dane
Napięcie znamionowe: ‌ 50 V AC; ‌ 60 V DC
Kodowanie: Typ A
Siła wsuwania: ≤ 25 N
Siła uciągu: ≤ 25 N
Szybkość transmisji danych: ‌ 10 Mbit/s;‌ 100 Mbit/s;‌ 1 Gbit/s;‌ 2,5 Gbit/s;‌ 5 Gbit/s;‌ 10 Gbit/s
Opis: poziomy
Ekranowanie: całkowicie ekranowane, styk ekranujący 360°
dalsze styki: + 2x GND
Właściwości transmisji: kat. 6A klasa EA do 500 MHz
Rezystancja ekranu: ≤ 100 mΩ
Temperatura przechowywania: -30... + 60 °C
Wilgotność względna: 95% bez kondensacji (praca); 95% bez kondensacji (przechowywanie/transport)
Stopień ochrony zgodnie z IEC 60529: IP20
Materiał ekranujący: stal nierdzewna; Sn ≥ 1 µm na Ni ≥ 0,2 µm po stronie wtyku, ekranowanie
PROFINET: tak

Model katalogowy producenta: 09 45 281 2561

Rodzaj produktu: Złącze męskie PCB

Łączna ilość styków: 8

Połączenie komponentów: lutowane

Kolor: szary

Zawartość: 1 szt.

Natężenie znamionowe: 3 A

Natężenie znamionowe - zaokrąglone: 3 A

Napięcie znamionowe: 50 V/AC
60 V/DC

Materiał styku: stop miedzi

Numer katalogowy producenta: 09452812561

Ilość styków: 8

: IP20

: Other

: 8

: Other

: -40-85 °C

: Other

: Soldering connection

: Nickel/gold

: Liquid crystal polymer

: Other

: Other

: 1.5 A

Do pobrania

Karta katalogowa

Karta katalogowa 3008703 HARTING 09452812561 Złącze męskie PCB Łączna ilość styków: 8 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3008703 HARTING 09452812561 Złącze męskie PCB Łączna ilość styków: 8 1 szt.

Opis

Złącze do PCB, poziome, złącze lutowane, prąd znamionowy: 1,5 A, styki: 8 + 2x GND, stop miedzi

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
