Name: HARTING 09675257675 Złącze męskie 09 67 525 7675, styki: 25, 1 szt.
Brand: HARTING
SKU: 3004423
Availability: BackOrder

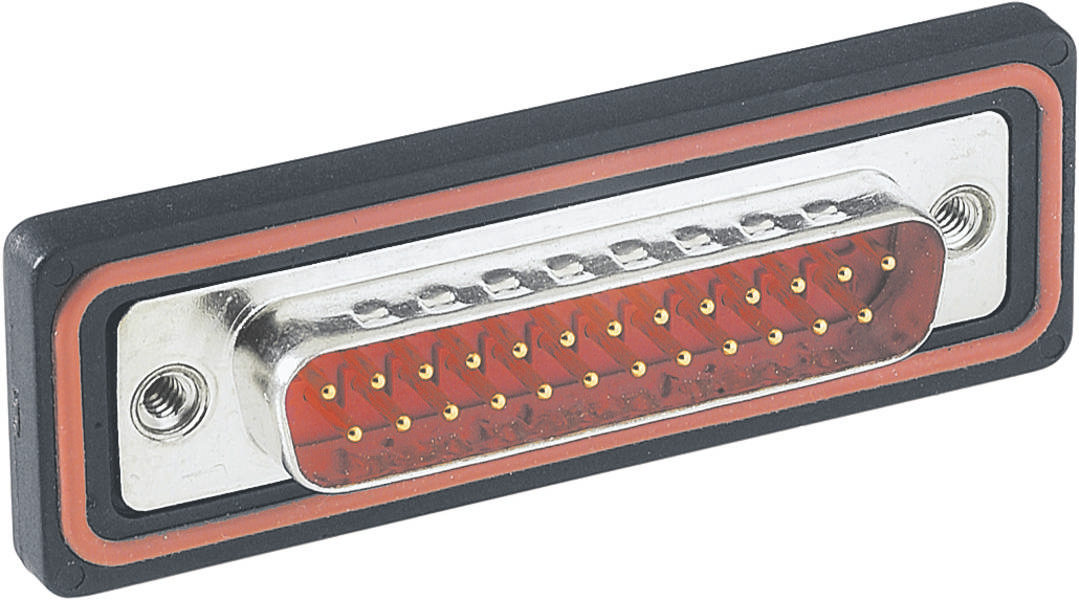

Złącze D-Sub z wkładką w kolorze pomarańczowym i 19 stykami, otoczone czarną i czerwoną ramką, przeznaczone do połączeń elektronicznych.

Opakowanie

sztuka

Rodzaj produktu

Złącze męskie

Rodzaj złącza

złącze męskie proste

Ilość styków

Połączenie komponentów

lutowane

Karta katalogowa (PDF)

Dostawa w pt. 26.03.2027

Liczba

Sztuki

Suma (249,00 zł / Sztuka)

249,00 zł

202,44 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Złącze męskie Ilość styków: 25

Złącze męskie
Ilość styków: 25

Dane techniczne

Seria: D-Sub
Element: złącze
Opis styku: obrócony;prosty
Typ połączenia: połączenie lutowane na fali
Liczba kontaktów: 25
Rodzaj mocowania: kołnierz z gwintem 4-40 UNC
Skok, strona przyłącza: 2,74 mm
Prąd znamionowy: ‌ 5 A
Rezystancja izolacji:> 5 x 109 Ω
Rezystancja objętościowa: ≤10 mΩ
Temperatura graniczna: -25... + +70 °C
Cykle krycia: ≥ 500
Napięcie probiercze Ueff: 1,2 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym; skorupa: mosiądz cynowany
Kolor wkładu: czerwony
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni
Klasa palności materiału zgodnie z UL 94: V-0
Normy: DIN 41652
Waga netto: 21,4 g
Grubość warstwy: ≥ 30 µcala
Oznaczenie: IP67
Luz: ≥ 1 mm
Droga upływu: ≥ 1 mm
Montaż na płytce drukowanej: za pomocą zatrzasków
Podłączanie na gorąco: nie
Materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym
Grubość PCB: ‌1,6 mm
Płeć: Długopis
Opis: z tylną ramą
Dalsze kontakty: z kontaktem z ziemią
Stopień ochrony zgodnie z IEC 60529: IP67
Moment dokręcania: 0,4... Śruba śrubowa 0,6 Nm
Rozmiar: D-Sub 3
Materiał uszczelki: silikon
Kolor uszczelki: czerwony
Rozstaw rzędów: 2,84 mm
Wysokość montażu: ‌ 8 mm

Opakowanie: sztuka

Typ: D-SUB

Rodzaj produktu: Złącze męskie

Rodzaj złącza: złącze męskie proste

Ilość styków: 25

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Ilość cykli roboczych złącza: ≥ 500

Numer katalogowy producenta: 09675257675

Kolor: czerwony

Rodzaj styku DSUB: Styk przykręcany

Materiał styku: stop miedzi

Powierzchnia styku: metale szlachetne

Wymiary siatki: 2.74 mm

: IP67

Specyfikacje klem zaciskowych: z śrubą blokującą

Model katalogowy producenta: 09 67 525 7675

: Plug/bus

: 25

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Połączenie komponentów

Rodzaj złącza

Ilość styków

Opakowanie

HARTING 09 67 009 4716 09670094716 Złącze męskie Ilość styków: 9 złącze kątowe 1 szt. sztuka

Numer produktu3005401

Dostawa w wt. 20.10

45 sztukaConrad Electronic

złącze kątowe

złącze żeńskie proste

sztuka

Sztuki

Min.: 1

Vielfache: 1

45,09 zł^*

HARTING 09 67 009 5616 09670095616 Złącze męskie Ilość styków: 9 złącze kątowe 1 szt. sztuka

Numer produktu3005410

Dostawa w wt. 20.10

28 sztukaConrad Electronic

złącze kątowe

złącze męskie proste

sztuka

Sztuki

Min.: 1

Vielfache: 1

47,39 zł^*

HARTING 09 67 009 5654 09670095654 Złącze męskie Ilość styków: 9 lutowane 1 szt. sztuka

Numer produktu3005250

Dostawa w wt. 20.10

87 sztukaConrad Electronic

lutowane

złącze męskie proste

sztuka

Sztuki

Min.: 1

Vielfache: 1

33,19 zł^*

HARTING 09 67 015 4716 09670154716 Złącze męskie Ilość styków: 15 złącze kątowe 1 szt. sztuka

Numer produktu3005402

Dostawa w pt. 12.02.2027

Conrad Electronic

złącze kątowe

złącze żeńskie proste

sztuka

Sztuki

Min.: 1

Vielfache: 1

66,49 zł^*

HARTING 09 67 015 5607 09670155607 Złącze męskie Ilość styków: 15 złącze kątowe 1 szt. sztuka

Numer produktu3005412

Dostawa w pt. 26.02.2027

Conrad Electronic

złącze kątowe

złącze męskie proste

sztuka

Sztuki

Min.: 1

Vielfache: 1

75,99 zł^*

HARTING 09 67 015 5616 09670155616 Złącze męskie Ilość styków: 15 złącze kątowe 1 szt. sztuka

Numer produktu3005411

Dostawa w pt. 26.02.2027

Conrad Electronic

złącze kątowe

złącze męskie proste

sztuka

Sztuki

Min.: 1

Vielfache: 1

61,99 zł^*

HARTING 09 67 025 4716 09670254716 Złącze męskie Ilość styków: 25 złącze kątowe 1 szt. sztuka

Numer produktu3005405

Dostawa w pt. 26.02.2027

Conrad Electronic

złącze kątowe

złącze żeńskie proste

sztuka

Sztuki

Min.: 1

Vielfache: 1

90,49 zł^*

HARTING 09 67 025 4754 09670254754 Złącze męskie Ilość styków: 25 lutowane 1 szt. sztuka

Numer produktu3005211

Dostawa w wt. 20.10

24 sztukaConrad Electronic

lutowane

złącze żeńskie proste

sztuka

Sztuki

Min.: 1

Vielfache: 1

71,49 zł^*

HARTING 09 67 025 5602 09670255602 Złącze męskie Ilość styków: 25 zaciskane 1 szt. sztuka

Numer produktu3003966

Dostawa w wt. 20.10

1 sztukaConrad Electronic

zaciskane

złącze męskie

sztuka

Sztuki

Min.: 50

Vielfache: 50

23,69 zł^*

HARTING 09 67 025 5604 09670255604 Złącze męskie Ilość styków: 25 kielich lutowniczy 1 szt. sztuka

Numer produktu3004156

Dostawa w wt. 20.10

31 sztukaConrad Electronic

kielich lutowniczy

złącze męskie proste

sztuka

Sztuki

Min.: 1

Vielfache: 1

56,99 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 3004423 HARTING 09675257675 Złącze męskie 09 67 525 7675, styki: 25, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3004423 HARTING 09675257675 Złącze męskie 09 67 525 7675, styki: 25, 1 szt.

Opis

Złącze z tylną ramką, złącze do lutowania na fali, prąd znamionowy: 5 A, pin, rozmiar: D-Sub 3

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
