Name: ifm Electronic Czujnik ciśnienia 1 szt. PT5401 0 MPa do 25 MPa M12 Analog
Brand: ifm Electronic
SKU: 3319524
Availability: BackOrder

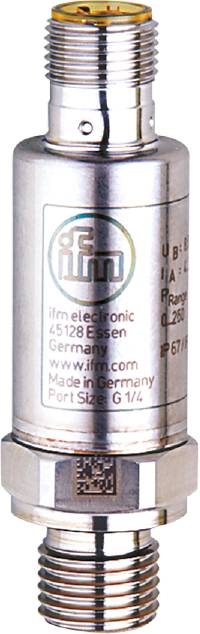

Srebrzysta powierzchnia z nadrukiem 'ifm electronic, 45128 Essen, Niemcy, www.ifm.com, Wyprodukowano w Niemczech, Rozmiar przyłącza: G 1/4'.

Zdjęcie poglądowe

Rodzaj produktu

Czujnik ciśnienia

Złącze czujnika

M12

Typ czujnika

nadmiar ciśnienia

Zakres pomiarowy (ciśnienie) (maks.)

25 MPa

Maksymalne napięcie robocze

36 V/DC

Karta katalogowa (PDF)

Dostawa w czw. 5.11

Liczba

Sztuki

Suma (739,00 zł / Sztuka)

739,00 zł

600,81 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 79,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Czujnik ciśnienia

Niezawodny zapis ciśnienia w systemie w zastosowaniach przemysłowych
Wysoka odporność na wstrząsy i wibracje
Bardzo dobra powtarzalność i małe odchylenie krzywej charakterystycznej
Oczekiwana żywotność ponad 60 milionów cykli drukowania
Kompaktowa i solidna obudowa ze stali nierdzewnej do stosowania w ograniczonych przestrzeniach instalacyjnych

Dane techniczne

Prąd wyjścia analogowego [mA]: 4...20
Liczba wyjść analogowych: 1
Liczba wejść i wyjść: Liczba wyjść analogowych: 1
Wytrzymałość na ściskanie [MPa]: 62,5
Wytrzymałość na ściskanie [psi]: 9060
Charakterystyczne odchylenie krzywej:< ±0,5; (w tym dryft wkręcania, błędy punktu zerowego i zakresu, nieliniowość, histereza)
Zakres procentowy odchylenia liniowości:< ± 0,1 (BFSL) /< ±0,2 (LS)
Zakres pomiarowy [MPa]: 0...25
Min. ciśnienie rozrywające [MPa]: 120
Temperatura otoczenia-1 [°C]: -40...90
Zakres procentowy powtarzalności:< ±0,05; (podczas wahań temperatury< 10 tys.)
Moment dokręcania [Nm]: 25...35; (zalecany moment obrotowy; zależny od smarowania, uszczelnienia i obciążenia ciśnieniowego)
Zastosowanie: do zastosowań przemysłowych
Sygnał wyjściowy: sygnał analogowy
Czas opóźnienia gotowości [s]:< 0,1
Napięcie robocze [V]: 8,5...36 DC
Uszczelnienie przyłącza procesowego: FKM (DIN EN ISO 1179-2)
Obecny element przepustnicy: nie (można doposażyć)
Rodzaj ciśnienia względnego
Wytrzymałość na ściskanie [bar]: 625
Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
Łączne wyniki: 1
Waga [g]: 60 000
Odchylenie histerezy:< ±0,2
Odporność na zwarcie: tak
Temperatura przechowywania [°C]: -40...100
Stabilność długoterminowa:< ±0,1; (na 6 miesięcy)
Maks. obciążenie [Ω]: (Ub – 8,5 V) / 21,5 mA; @8,5 V= 0; @12V maks. 160 ; @24V maks. 720
Media: Media płynne i gazowe
Temperatura medium [°C]: -40...90
Zakres pomiarowy [bar]: 0...250
Zakres pomiarowy [psi]: 0...3625
Min. ciśnienie rozrywające [bar]: 1200
Min. ciśnienie rozrywające [psi]: 17400
Min. cykle drukowania: 60 milionów; (przy 1,2-krotnym ciśnieniu nominalnym)
Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
MTTF: 686
Przyłącze procesowe: Przyłącze gwintowane G 1/4 z gwintem zewnętrznym (DIN EN ISO 1179-2)
Stopień ochrony: IP 67; IP69K
Klasa ochrony III
Czas reakcji na krok wyjście analogowe [ms]: 1
Złącze wtykowe: Układ pinów: 0180 - Złącze wtykowe: 1 x M12; Kodowanie: A
Punkt zerowy i zakres współczynnika temperaturowego:< 0,1 (-25...90°C) /< 0,2 (-40...-25°C)
Odporność na przeciążenie: tak
Wytrzymałość na próżnię [mbar]: -1000
Ochrona przed nieprawidłowością biegunową tak
Materiały mające kontakt z medium: 1.4542 (stal nierdzewna / 17-4 PH / 630)

Rodzaj produktu: Czujnik ciśnienia

Model katalogowy producenta: PT5401

Złącze czujnika: M12

Typ czujnika: nadmiar ciśnienia

Minimalny sygnał wyjściowy: 4 mA

Maksymalny sygnał wyjściowy: 20 mA

Zakres pomiarowy (ciśnienie) (min.): 0 MPa

Zakres pomiarowy (ciśnienie) (maks.): 25 MPa

Zakres pomiarowy (ciśnienie): 0 MPa do 25 MPa

Minimalne napięcie robocze: 8.5 V/DC

Maksymalne napięcie robocze: 36 V/DC

Zasilanie (zakres): 8.5 - 36 V/DC

Rodzaj styku: Analog

: IP67/IP69K

Złącze węża: G1/4 AG

Minimalna temperatura: -40 °C

Maksymalna temperatura: 90 °C

Waga: 0.0570 kg

Zawartość: 1 szt.

UKCA: tak
