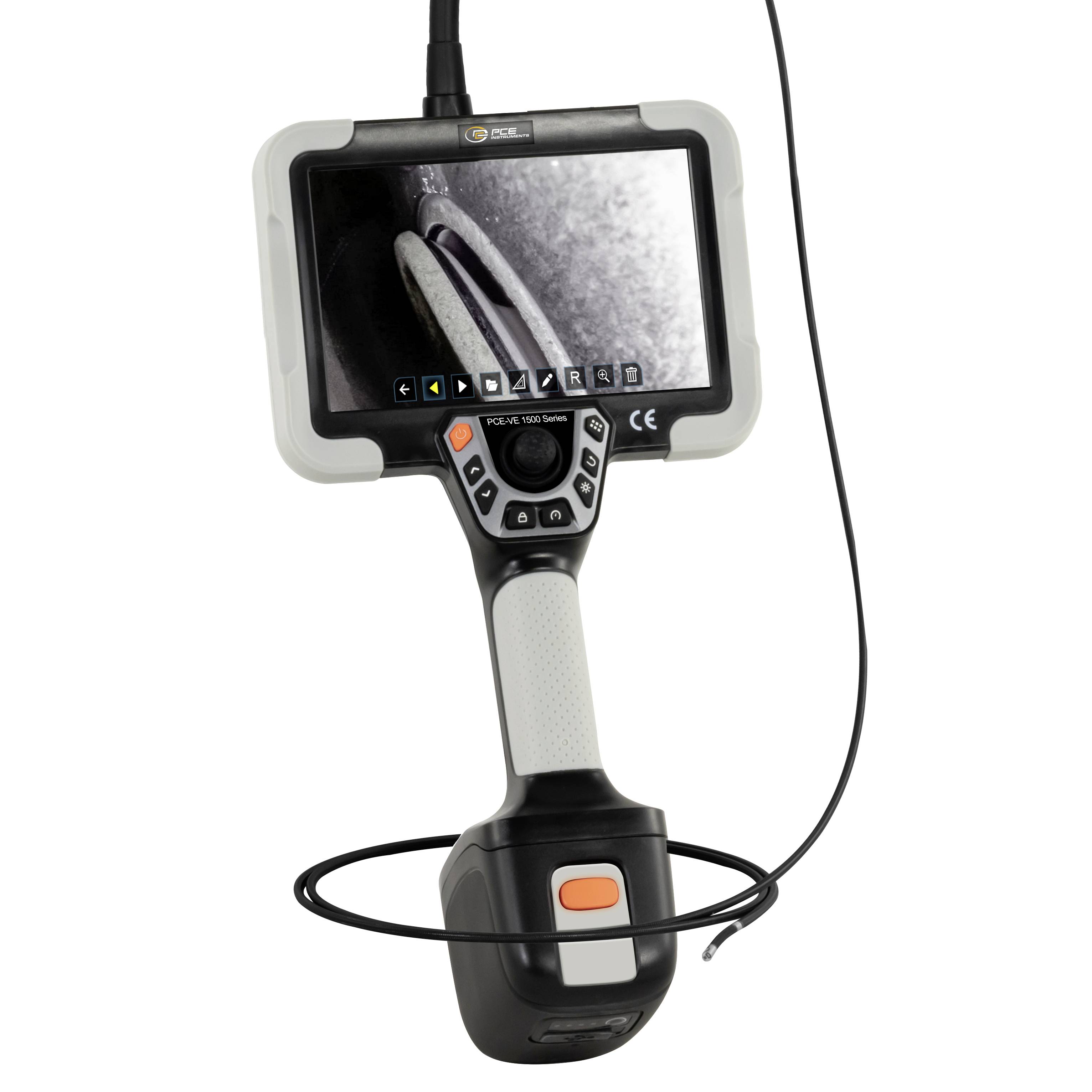

Kamera inspekcyjna PCE Instruments PCE-VE 1500-38209 PCE-VE 1500-38209, 3.8 mm x 2 m, 1280 x 720 Pixel, element sterując

Ten cyfrowy endoskop jest jedynym urządzeniem z serii PCE-VE 1500 wyposażonym w dwie kamery. Jeden z nich skierowany jest do przodu, a drugi do boku. Oba znajdują się bardzo blisko siebie na głowicy kamery. Obok każdej z kamer umieszczona jest dioda LED, za pomocą której można w razie potrzeby oświetlić pole widzenia. Ustawienia w endoskopie dotyczące reprezentacji obrazu na wyświetlaczu oraz oświetlenia pola widzenia kamery obowiązują jednocześnie dla obu kamer i obu źródeł światła. Użytkownik w każdej chwili może wybrać, czy cyfrowy endoskop ma pokazywać aktualny obraz z kamery przedniej, bocznej czy z obu obok siebie na dużym ekranie dotykowym. Jednoczesne wyświetlanie obrazu z obu kamer znacznie ułatwia orientację podczas oględzin. Ponadto korzystna jest możliwość korzystania zarówno z przedniej, jak i bocznej kamery, zwłaszcza gdy przestrzeń jest bardzo ograniczona.Jednak zdjęć i filmów nie można robić jednocześnie za pomocą obu kamer. Podczas nagrywania w trybie podglądu, w którym widoczne są obie kamery, endoskop zapisuje tylko obrazy z aktywowanej kamery. Jeśli użytkownik aktywował napisy do zdjęć, pojawiają się one tylko na obrazie z aktywowanej kamery. Domyślnie endoskop cyfrowy oferuje w pozycji menu Znak wodny np. nakładki takie jak data i godzina lub oznaczenie kamery jako CAM1 lub CAM2. Gdy kamera jest włączona, wybrane podpisy są wyświetlane małą czerwoną czcionką na krawędzi obrazu. Jeśli druga kamera ma zostać aktywowana, jest to bardzo łatwe w tym endoskopie za pomocą ekranu dotykowego. Wszystko, co musisz zrobić, to dwukrotnie dotknąć ich obrazu w widoku, w którym obrazy z obu kamer są pokazane obok siebie.Elastyczny przewód endoskopowy o grubości zaledwie 3,8 mm ma ok. 1,87 m długości od przedniej krawędzi głowicy kamery do gumowej powłoki w obszarze przyłączy. Oznacza to, że za pomocą tego cyfrowego endoskopu można również szczegółowo zbadać wewnętrzne powierzchnie i części, które są dostępne tylko przez bardzo wąskie otwory. Głowica kamery, którą można wyginać we wszystkich kierunkach za pomocą joysticka, ma długość 42 milimetrów i promień gięcia 35 mm przy kącie wygięcia 90 stopni.Cechy szczególne serii PC-VE 1500Każdy endoskop cyfrowy z tej serii ma to samo podstawowe urządzenie z rozbudowanymi funkcjami i przydatnymi akcesoriami. Poszczególne modele różnią się jedynie różnymi kamerami oraz długościami i średnicami kabli do kamer. Obsługa tych endoskopów jest bardzo wygodna dzięki przyciskom funkcyjnym, ekranowi dotykowemu oraz joystickowi na podstawowym urządzeniu.Wraz z akumulatorem i kamerą endoskop cyfrowy waży nieco ponad dwa kilogramy. Urządzenie można łatwo przenosić jedną ręką. W zależności od środowiska, do punktów mocowania przewidzianych na dłuższe okresy użytkowania można również przymocować pasek na ramię, uchwyt magnetyczny lub statyw. Trzymając endoskop jedną ręką, joystick i przyciski funkcyjne na uchwycie można również obsługiwać tą samą ręką. Te klawisze funkcyjne obejmują wyzwalacz obrazu i klawisz sterowania natężeniem światła dla pola widzenia kamery. Kabel kamery można poprowadzić drugą ręką.Wymienny kabel endoskopowy z silnikiem Jedną ze standardowych funkcji tych endoskopów cyfrowych jest silnikowy ruch głowicy kamery. Dlatego kamera, kabel kamery i silnik są zaprojektowane jako jedna całość. Ten kompletny moduł kamery można łatwo wymienić w razie potrzeby. Połączenie z podstawowym urządzeniem endoskopu można bardzo łatwo ustanowić i ponownie rozłączyć. Dla zwiększenia wytrzymałości kabel pokryty jest wolframowym oplotem, a końcówka głowicy kamery wykonana jest ze stopu tytanu.Sterowanie głowicą kamery za pomocą joystickaGłowicę kamery endoskopu cyfrowego można przesuwać za pomocą joysticka, dzięki czemu kąt widzenia kamery obejmuje dokładnie te obszary, które mają być badane. Ruchomą głowicę kamery można wyginać we wszystkich kierunkach, miejscami o ponad 180 stopni. Joystick został zaprojektowany i umieszczony między uchwytem a wyświetlaczem, dzięki czemu można go łatwo obsługiwać jednym palcem.Funkcje ekranu dotykowegoEndoskop nie tylko wyświetla pojedynczo aktualne i zapisane obrazy na siedmiocalowym wyświetlaczu. Dzięki funkcji obrazu w obrazie umożliwia również porównanie aktualnego obrazu z zapisanym. Jako ekran dotykowy monitor oferuje również bardzo łatwy i szybki dostęp do funkcji menu. Różnorodne funkcje oferowane przez cyfrowy endoskop do oznaczania szczegółów i umieszczania adnotacji na obrazach byłyby trudne do wykorzystania bez ekranu dotykowego. Bieżące i zapisane obrazy można wielokrotnie cyfrowo powiększyć na wyświetlaczu. Wszystko, co musisz zrobić, to dwukrotnie dotknąć obrazu lub rozdzielić go dwoma palcami. W razie potrzeby powiększony fragment można przesuwać palcem po ekranie dotykowym. Pozwala to na sprawdzenie całego obrazu bezpośrednio na endoskopie. Ważne informacje na temat zapisanych obrazów można natychmiast otoczyć kolorowymi kółkami, zaznaczyć strzałkami lub opisać na ekranie dotykowym. Te oznaczone obrazy można następnie zapisać pod starą nazwą lub jako dodatkowe obrazy. Dzięki ikonom dodatkowych funkcji możliwa jest intuicyjna obsługa cyfrowego endoskopu za pomocą ekranu dotykowego. Na przykład za pomocą funkcji obrazu w obrazie bieżący obraz na żywo można porównać z obrazem, który właśnie został „zamrożony” lub z obrazem, który został wcześniej zapisany. Domyślnie obraz na żywo jest wyświetlany jako sekcja w prawym górnym rogu. Dwukrotne dotknięcie spowoduje, że będzie to duży obraz, a starszy obraz przełączy się w prawy górny róg. InterfejsyEndoskop posiada złącza do transmisji danych: USB-A, USB-C, HDMI, audio, WiFi oraz gniazdo kart pamięci na karty SD do 128 GB. Wszystkie interfejsy są umieszczone w podstawowym urządzeniu po lewej stronie ekranu dotykowego pod osłoną.
