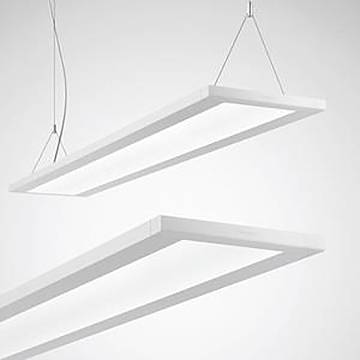

Lampa wisząca/natynkowa LED Trilux Luceos D/H1 #8233551 8233551

Uniwersalny moduł oświetleniowy do lamp wiszących i montowanych na powierzchni. W połączeniu z oddzielnie zamawianymi akcesoriami moduły te można łączyć w celu tworzenia indywidualnych opraw oświetleniowych lub ciągłych pasów świetlnych z powierzchnią emisji ciągłego światła, przeznaczoną do montażu natynkowego lub wiszącego. W połączeniu z akcesoriami, które należy zamówić osobno w zależności od zastosowania, moduł nadaje się do montażu wiszącego i natynkowego. Zastosowanie oświetlenia liniowego zwieszanego na narożnikach jest możliwe przy użyciu osobno zamawianej puszki przyłączeniowej. Z symetrycznie ograniczonym, szerokim rozsyłem natężenia światła. Ocena olśnienia zgodnie z klasyfikacją UGR (EN 12464-1)< 19. Idealnie harmonijny efekt świetlny dzięki równomiernemu rozsyłowi światła. Strumień świetlny oprawy i barwa światła są stałe. System LED z diodami LED umieszczonymi pod kątem, poprzecznie do otworu wylotowego światła, oraz systemem komór zapewniającym bardzo efektywne odbijanie i przesyłanie światła. Strumień świetlny znamionowy 5900 lm, moc znamionowa 43 W, maksymalna skuteczność świetlna oprawy 156 lm/W. Barwa światła: neutralna biała, skorelowana temperatura barwowa (CCT) 4000 K, ogólny wskaźnik oddawania barw (CRI) Ra> 80. Tolerancja locus koloru (początkowa MacAdam) = 3 SDCM. Korpus oprawy wykonany z ekstrudowanego profilu aluminiowego. Nakrycia głowy wykonane z odlewu aluminiowego. Powierzchnia malowana na biało (kolor zbliżony do RAL 9016). Wymiary (dł. x szer.): 1190 mm x 240 mm, wysokość lampy 20,4 mm. Dopuszczalna temperatura otoczenia (ta): 25°C - +. Klasa ochrony (EN 61140): I, Stopień ochrony (DIN EN 60529): IP20, Odporność na uderzenia zgodnie z IEC 62262: IK03, Temperatura badania rozżarzonym drutem zgodnie z IEC 60695-2-11: 650 °C. Waga: 3,3 kg. Połączenie elektryczne wykonuje się poprzez włożenie głowicy złącza. Podłączenie elektryczne podzespołów odbywa się automatycznie. Z elektronicznym układem sterującym, ściemnialna cyfrowo (DALI). Układ sterujący zgodny ze standardem DALI-2 (EN 62386). Światło można włączać i wyłączać za pomocą terminali sterujących DALI, wykorzystując funkcję dotykową (Touch DIM). Urządzenie operacyjne jest wymienne zgodnie z wymogami ekoprojektu (Rozporządzenie (UE) 2019/2020). Oprawa oświetleniowa jest zdolna do monitorowania (MOR) i dostarcza dane oświetleniowe na potrzeby monitorowania lub konserwacji predykcyjnej. Dzięki temu jest kompatybilny z usługami cyfrowymi TRILUX (monitorowanie energii i monitorowanie światła). Produkt spełnia podstawowe wymagania dyrektyw UE oraz Ustawy o bezpieczeństwie produktów i posiada oznakowanie CE. Lampa dostępna przez 10 lat, części zamienne do układu sterowania dostępne przez 15 lat od daty wystawienia faktury, z zastrzeżeniem uzasadnionych zmian służących postępowi. Ze względu na konstrukcję, części zamienne do modułu LED i układu optycznego nie są dostępne.

Opis tego produktu został przetłumaczony automatycznie.
