Miernik energii solarnej Fluke 5218288 FLK-IRR1-SOL
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (1836,59 zł / Sztuka)
1836,59 zł
2259,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu

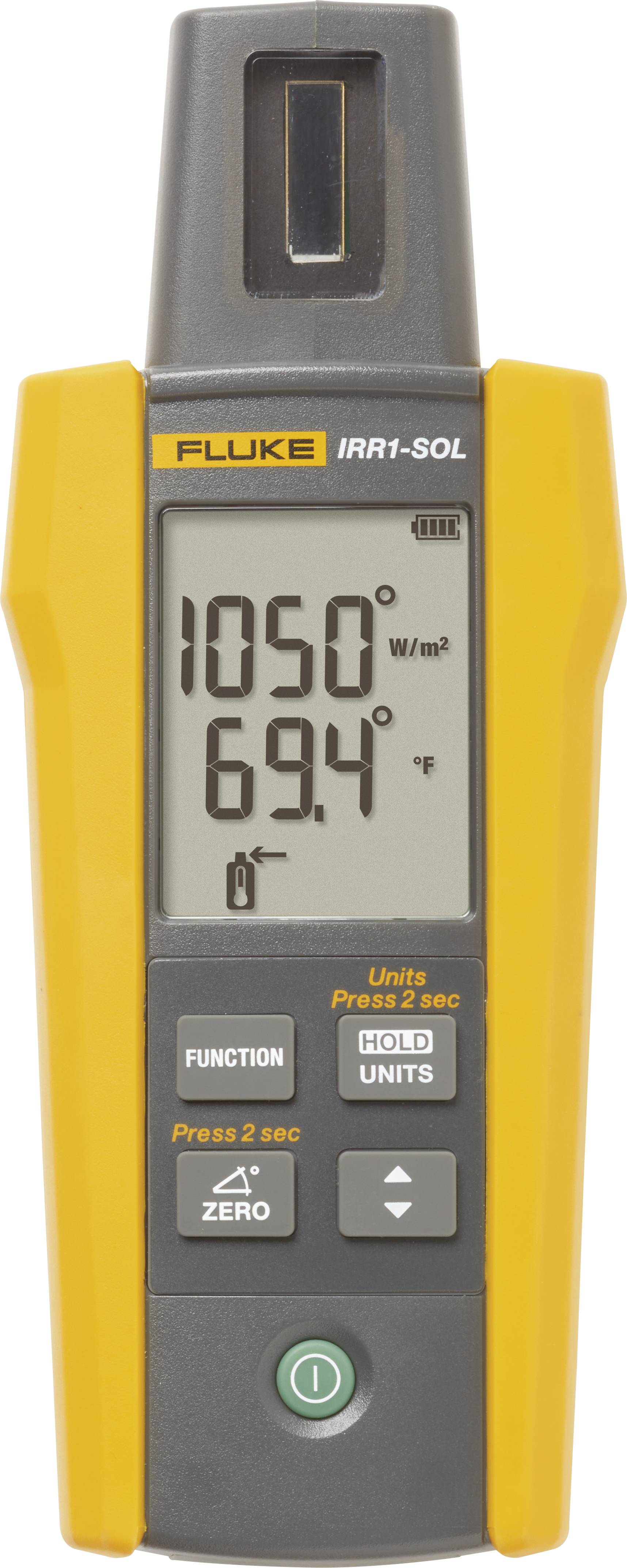

Miernik promieniowania Fluke FLK-IRR1-SOL

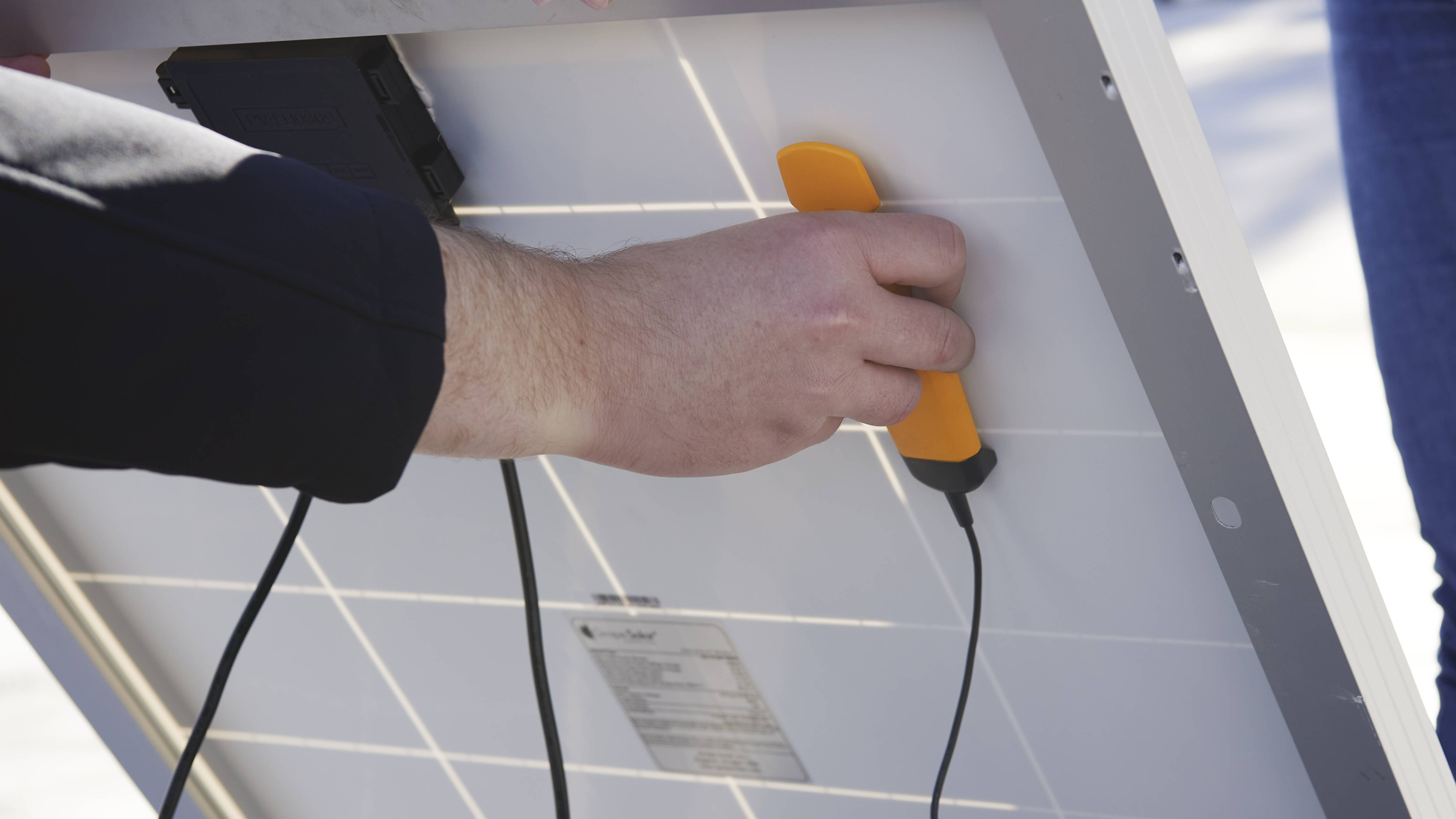

- Zmierz natężenie promieniowania, temperaturę otoczenia i modułu fotowoltaicznego, ustawienie układu słonecznego i kąt nachylenia
- Wykonaj natychmiastowe pomiary, aby określić natężenie promieniowania w W/m² zgodnie z normą IEC 62446-1.

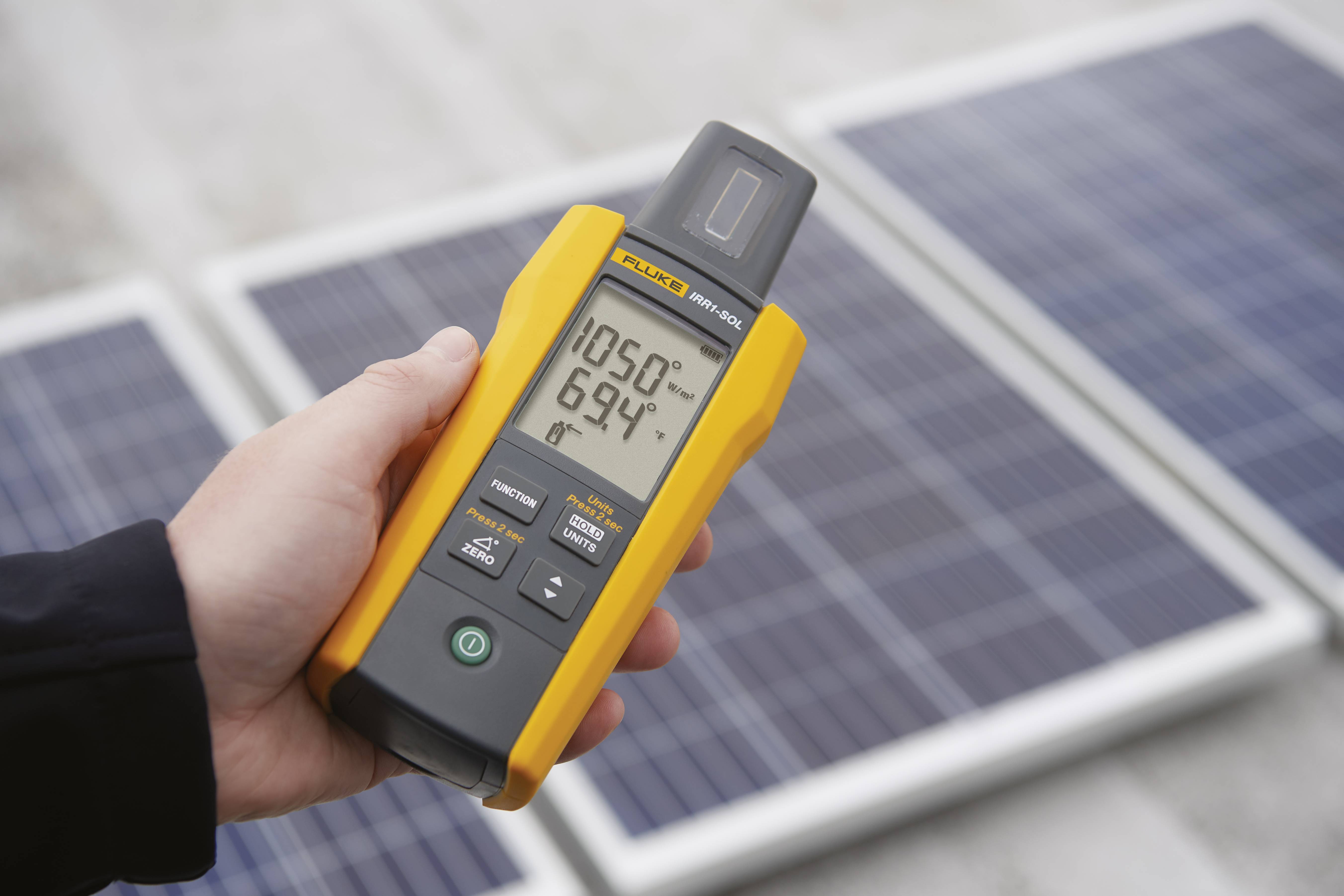

- Wyświetlacz ciekłokrystaliczny o wysokim kontraście z dużymi cyframi dla łatwej czytelności w bezpośrednim świetle słonecznym
Dane techniczne
- Promieniowanie
- Zakres pomiarowy: Od 0 do 1400 w/m²
- Rozdzielczość: 1 W / m²
- Dokładność pomiaru ± (5% + 5 wartości zliczających)
- Pomiar temperatury
- Zakres pomiarowy: (°C) -30°C do 100°C
- Maks. rozdzielczość: 0,1 °C
- Dokładność pomiaru: ± 1°C przy -10°C do 75°C,
- ± 2 ° C w -30 ° C do -10 ° C i 75 ° C do 100 ° C
- Uwaga: Czas reakcji pomiaru temperatury: Ok. 30 s
- Kąt nachylenia
- Zakres pomiarowy: Od -90° do +90°
- Rozdzielczość 0,1°
- Dokładność pomiaru: ±1.5° przy -50° do +50°, ±2.5° przy -85° do -50° i +50° do +85°
- ±3.5° przy -90° do -85° i +85° do +90°
- Kompas
- Zakres pomiarowy: Od 0° do 360°
- Rozdzielczość 1°
- Dokładność pomiaru: ± 7 °
- Uwaga: a) Zmierzone wartości dotyczą pochylenia urządzenia od -20 do +20 stopni do poziomu. Poza tym zakresem na wyświetlaczu LCD pojawia się „---”.
- b) Wynik odnosi się do północy magnetycznej.
- Zasilanie: 4 baterie alkaliczne typu AA
- Czas pracy (typowy): 50 godzin (≤9000 pomiarów)
- Automatyczne wyłączanie po 30 minutach
- Rodzaj produktu
Miernik energii solarnej
fabryczna (bez certyfikatu)
- Wymiary
(D x S x W) 150 x 80 x 35 mm
- Rodzaj wyświetlacza
LCD
- Waga
231 g
- Szerokość produktu
80 mm
- Wysokość produktu
35 mm
- Długość produktu
150 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2475391 Miernik energii solarnej Fluke 5218288 FLK-IRR1-SOL
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2475391 Miernik energii solarnej Fluke 5218288 FLK-IRR1-SOL
Opis
Wykonaj kluczowe pomiary wymagane do instalacji, testowania, konserwacji i dokumentacji modułów fotowoltaicznych lub systemów fotowoltaicznych - za pomocą
jednego, łatwego w obsłudze urządzenia.
Miernik natężenia promieniowania Fluke IRR1-SOL został opracowany w celu uproszczenia instalacji, uruchomienia i rozwiązywania problemów z systemami fotowoltaicznymi oraz umożliwienia pomiaru natężenia promieniowania, temperatury, nachylenia i orientacji modułów słonecznych za pomocą jednego ręcznego urządzenia. Dzięki solidnej, kompaktowej konstrukcji, ochronnej torbie transportowej i czytelnemu, kontrastowemu wyświetlaczowi LCD do odczytywania mierzonych wartości w bezpośrednim świetle słonecznym, możesz używać IRR1-SOL w dowolnym miejscu. Wymogi normy IEC 62446-1 dotyczące testowania, dokumentowania i konserwacji systemów fotowoltaicznych są spełnione dzięki prostej obsłudze, bezzwłocznemu pomiarowi promieniowania słonecznego oraz zintegrowanym czujnikom temperatury. Dodatkowo zintegrowany kompas i czujnik nachylenia umożliwiają szybki pomiar i dokumentację ustawienia dachu lub punktu montażowego oraz nachylenia i nachylenia modułu podczas pomiaru, montażu lub regulacji systemu.
Niezależnie od tego, czy pracujesz na systemie dachowym, czy na dużym systemie, każdy instalator i technik fotowoltaiczny powinien mieć w swojej torbie na narzędzia poręczne urządzenie pomiarowe IRR1-SOL.
Użyj IRR1-SOL do: planowania i pomiarów systemów fotowoltaicznych
Promieniowanie słoneczne jest określane z uwzględnieniem zacienienia w celu określenia oczekiwanej generacji energii w danym miejscu montażu. Jest mierzone w pełnych godzinach nasłonecznienia, czyli liczbie godzin dziennie, w których na metr kwadratowy systemu fotowoltaicznego generowanych jest 1000 watów.
Lokalizacja, pora dnia, pora roku i warunki pogodowe wpływają na godziny pełnego nasłonecznienia.

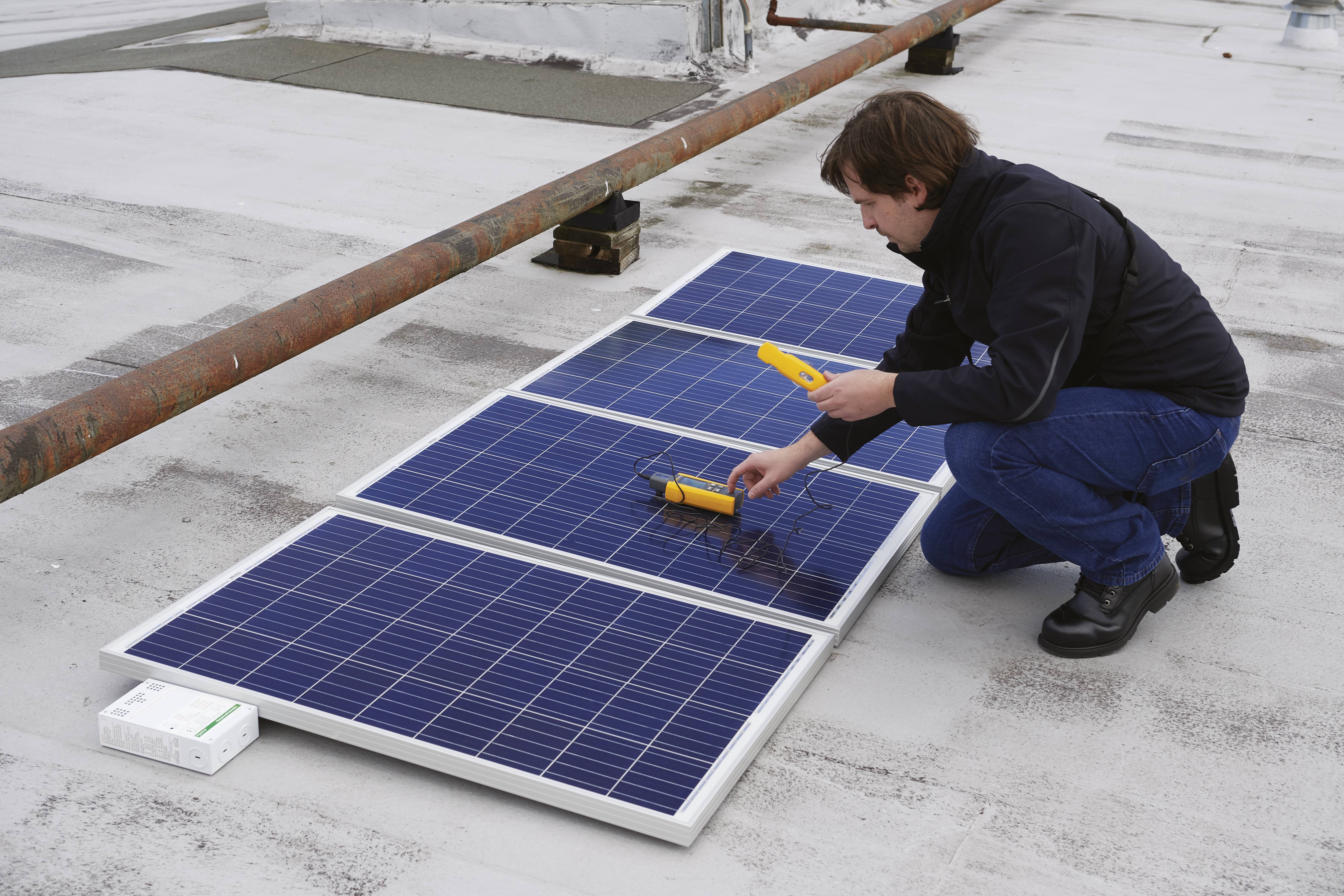

Użyj miernika Fluke IRR1-SOL do określenia rzeczywistego promieniowania słonecznego (W/m²) i zacienienia w miejscu instalacji, aby móc określić wartości odniesienia.
Pomiary
Po zainstalowaniu sprzętu upewnij się, że działa zgodnie z przeznaczeniem, mierząc charakterystykę elektryczną i rzeczywistą moc wyjściową modułów.
Wydajność systemu fotowoltaicznego jest obliczana na podstawie jego krzywej prąd/napięcie (krzywa I-V). Użyj miernika napromieniowania IRR1-SOL, aby określić nasłonecznienie wymagane do obliczenia krzywej I-V mocy wyjściowej.
Porównanie i diagnoza
Nawet prawidłowo zainstalowany system fotowoltaiczny może nie wytwarzać oczekiwanej mocy elektrycznej. Aby uzyskać oczekiwaną moc wyjściową, system musi otrzymać odpowiednią ilość energii poprzez promieniowanie, aby móc generować napięcie DC do zasilania falowników.
jednego, łatwego w obsłudze urządzenia.
Miernik natężenia promieniowania Fluke IRR1-SOL został opracowany w celu uproszczenia instalacji, uruchomienia i rozwiązywania problemów z systemami fotowoltaicznymi oraz umożliwienia pomiaru natężenia promieniowania, temperatury, nachylenia i orientacji modułów słonecznych za pomocą jednego ręcznego urządzenia. Dzięki solidnej, kompaktowej konstrukcji, ochronnej torbie transportowej i czytelnemu, kontrastowemu wyświetlaczowi LCD do odczytywania mierzonych wartości w bezpośrednim świetle słonecznym, możesz używać IRR1-SOL w dowolnym miejscu. Wymogi normy IEC 62446-1 dotyczące testowania, dokumentowania i konserwacji systemów fotowoltaicznych są spełnione dzięki prostej obsłudze, bezzwłocznemu pomiarowi promieniowania słonecznego oraz zintegrowanym czujnikom temperatury. Dodatkowo zintegrowany kompas i czujnik nachylenia umożliwiają szybki pomiar i dokumentację ustawienia dachu lub punktu montażowego oraz nachylenia i nachylenia modułu podczas pomiaru, montażu lub regulacji systemu.
Niezależnie od tego, czy pracujesz na systemie dachowym, czy na dużym systemie, każdy instalator i technik fotowoltaiczny powinien mieć w swojej torbie na narzędzia poręczne urządzenie pomiarowe IRR1-SOL.
Użyj IRR1-SOL do: planowania i pomiarów systemów fotowoltaicznych
Promieniowanie słoneczne jest określane z uwzględnieniem zacienienia w celu określenia oczekiwanej generacji energii w danym miejscu montażu. Jest mierzone w pełnych godzinach nasłonecznienia, czyli liczbie godzin dziennie, w których na metr kwadratowy systemu fotowoltaicznego generowanych jest 1000 watów.
Lokalizacja, pora dnia, pora roku i warunki pogodowe wpływają na godziny pełnego nasłonecznienia.
Użyj miernika Fluke IRR1-SOL do określenia rzeczywistego promieniowania słonecznego (W/m²) i zacienienia w miejscu instalacji, aby móc określić wartości odniesienia.
Pomiary
Po zainstalowaniu sprzętu upewnij się, że działa zgodnie z przeznaczeniem, mierząc charakterystykę elektryczną i rzeczywistą moc wyjściową modułów.
Wydajność systemu fotowoltaicznego jest obliczana na podstawie jego krzywej prąd/napięcie (krzywa I-V). Użyj miernika napromieniowania IRR1-SOL, aby określić nasłonecznienie wymagane do obliczenia krzywej I-V mocy wyjściowej.
Porównanie i diagnoza
Nawet prawidłowo zainstalowany system fotowoltaiczny może nie wytwarzać oczekiwanej mocy elektrycznej. Aby uzyskać oczekiwaną moc wyjściową, system musi otrzymać odpowiednią ilość energii poprzez promieniowanie, aby móc generować napięcie DC do zasilania falowników.
Zakres dostawy
- W zestawie praktyczna torba z paskiem na ramię
