Name: Moduł bezpieczeństwa Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899, 1 szt.
Brand: Phoenix Contact
SKU: 3582776
Availability: SoldOut

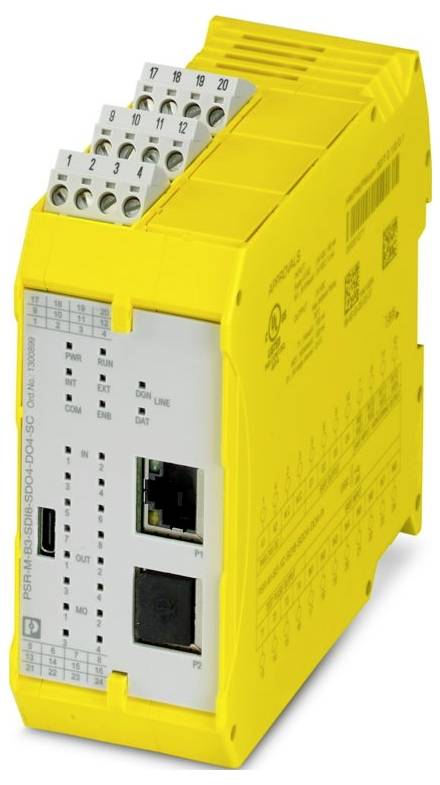

Moduł bezpieczeństwa Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899, 1 szt.-0

Zdjęcie poglądowe

Karta katalogowa (PDF)

Niedostępne

Suma (3469,00 zł / Sztuka)

3469,00 zł

2820,33 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 359,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Typ połączenia: USB typu C
Gwint śrub M3
Moment dokręcania: 0,5 Nm ... 0,6 Nm
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu AWG: 24 ... 12
Szerokość: 45,2 mm
Wysokość: 107,74 mm
Głębokość: 113,6 mm
Materiał obudowy: niewzmocniony poliamid PA
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -20 °C ... 55 °C (uwaga na obniżenie wartości znamionowych)
Temperatura otoczenia (przechowywanie/transport): -30 °C ... 85 °C
Uwaga: poprzez złącze szyny montażowej PSR-TBUS
Typ montażu: montaż na szynie DIN
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Wibracje (praca): 10 Hz ... 150 Hz, amplituda 0,15 mm, 2 g
Końcówka odizolowanego przewodu: 7 mm
Pozycja montażu: pionowa lub pozioma
Maksymalna strata mocy w warunkach nominalnych: 9,85 W (przy maksymalnym dopuszczalnym obciążeniu)
Klasa ochrony III
Protokół komunikacyjny: PROFINET;EtherCAT®;EtherNet/IP™;Modbus TCP
CE: CE
Technologia połączeń: Technologia połączeń
Długość kabla: maks. 100 m (na gniazdo)
Pobór prądu: typ. 12 mA (typ. przy US); maks. 12 mA (przy napięciu sterującym 28,8 V DC)
Napięcie wyjściowe znamionowe: 24 V DC (zasilane przez A1)
Połączenie przewodów: Połączenie przewodów
Częstotliwość przełączania: maks. 1/4 x t cyklu [Hz]
Instrukcja montażu: Uwaga na obniżenie mocy
Wysokość operacyjna: ≤ 2000 m (n.p.m.)
Maksymalna dopuszczalna wilgotność (praca): 95% (bez kondensacji)
Wstrząs: 10 g dla Δt = 16 ms (wstrząs ciągły, 1000 wstrząsów w każdym kierunku przestrzennym)
Napięcie: 24 V DC (przez A1)
Układ zabezpieczający: Zabezpieczenie przed odwrotną polaryzacją szeregową; wykrywanie przepięcia | tak, przy 33 V DC
Wskaźnik stanu: 1 x dioda LED (zielona), 1 x dioda LED (pomarańczowa), 1 x dioda LED (niebieska); 4 x diody LED (zielona, żółta, czerwona); 12 x diody LED (żółta); 2 x diody LED (zielona, czerwona)
Zakres napięcia wyjściowego: 18,2 V DC ... 27,8 V prądu stałego (USA - 1 V)
Oznaczenie: A1/A2
Zastosowanie: zatrzymanie awaryjne, kurtyna świetlna, drzwi bezpieczeństwa, bezpieczne wyłączenie
Dostawa: Dostawa
Kolor (obudowa): żółty (RAL 1018)
Prąd rozruchowy: maks. 600 mA (Δt< (25 milisekund)
Opis wyjścia: niezwiązane z bezpieczeństwem, konfigurowalne (jako wyjście alarmowe lub wejście resetowania)
Maksymalny prąd rozruchowy: 1,1 A (Δt = 3 s przy Us)
Wskaźnik napięcia roboczego: 1 x dioda LED (zielona)
Maksymalny prąd ciągły: 100 mA (na kanał); 400 mA (całkowity prąd wszystkich wyjść)
Prąd upływu: maks. 4,5 mA (w stanie niskim)
Napięcie zasilania obwodu sterującego US: 24 V DC -20% / +20% (zabezpieczone zewnętrznie, typowo 4 A)
Prąd znamionowy zasilania sterującego IS: 120 mA (typowy efektywny nieaktywny ze wszystkimi wyjściami); 100 mA (bez komunikacji sieciowej); 185 mA (prąd szczytowy co 1,55 s z komunikacją sieciową)
Dane związane z bezpieczeństwem: Dane związane z bezpieczeństwem
Liczba portów: 1
Czasy: Czasy
Nominalny tryb pracy 100 % ED
Znamionowe napięcie udarowe wytrzymywane / izolacja: patrz karta katalogowa, rozdział „Koordynacja izolacji”.
Czas filtrowania: 250 ms (częstotliwość impulsów testowych)> 1 sekunda)
Liczba wyjść: 4 (cyfrowe, PNP)
Dane dotyczące bezpieczeństwa: EN ISO 13849: Dane dotyczące bezpieczeństwa: EN ISO 13849
Poziom wydajności (PL): e (konfiguracja 2-kanałowa); d (konfiguracja 1-kanałowa)
Poziom integralności bezpieczeństwa (SIL): 3 (konfiguracja 2-kanałowa); 2 (konfiguracja 1-kanałowa)
Dane dotyczące bezpieczeństwa: EN IEC 62061: Dane dotyczące bezpieczeństwa: EN IEC 62061
Minimalny stopień ochrony w miejscu instalacji: IP54
Maksymalna dopuszczalna wilgotność (przechowywanie/transport): 95% (bez kondensacji)
Prędkość transmisji: 100 Mbit/s (pełny dupleks)
Opis wejścia: konfigurowalne (jako wyjście sygnału lub wejście resetu); IEC 61131-2 Typ 2
Liczba wejść: 4
Wskaźnik błędu: 2 x dioda LED (czerwona)
Zakres napięcia wejściowego sygnału „0”: 0 V DC ... 5 V DC (do bezpiecznego wyłączenia)
Zakres napięcia wejściowego sygnału „1”: 11 V DC ... 28,8 V prądu stałego
Maksymalne obciążenie pojemnościowe: maks. 470 nF
wtykowy: tak
Sterowanie: 1- i 2-kanałowe
Pobór mocy w USA: typowo 2,88 W (wyjścia nieaktywne)
Kategoria przystanku: 0
Czas ponownego uruchomienia: min. 5 s (czas rozruchu); maks. 10 s (czas łodzi)
Zakres prądu wejściowego sygnału „0”:< 2 mA
Maksymalna dopuszczalna całkowita rezystancja linii: 1 kΩ (obwód wejściowy i resetujący dla USA)
Zabezpieczenie przed zwarciem: Tak (samoograniczające się do 1,1 A)
Obwód rozładowania: Nie
Czas reakcji: patrz instrukcja obsługi
Interfejsy: szyna DIN TBUS do podłączenia modułu głównego, nie wchodzi w zakres dostawy
Prąd znamionowy bezpiecznika: typowo 4 A (A1)
Cyfrowe: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: Cyfrowe: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
Cyfrowe: Wejścia resetujące (FBK): Cyfrowe: Wejścia resetujące (FBK)
Cyfrowe: O1, O2, O3, O4: Cyfrowe: O1, O2, O3, O4
Maksymalne obciążenie indukcyjne: maks. 2,4 mH
Zakres nominalnego napięcia wyjściowego: 18,6 V DC ... 28,2 V DC (wliczając wszystkie tolerancje, wliczając tętnienia US - 0,7 V)
Napięcie wyjściowe w stanie wyłączonym: maks. 0,1 V
Impulsy testowe: ≤ 200 µs (szerokość impulsu testowego); Częstotliwość impulsów testowych = 8 x t cyklu [ms]; Nie dopuszcza się jasnych impulsów testowych / silnych impulsów testowych.
Raport: MO1, MO2, MO3, MO4: Raport: MO1, MO2, MO3, MO4
Pręt: T1, T2, T3, T4: Pręt: T1, T2, T3, T4
Dane: Interfejs usługi: Dane: Interfejs usługi
Maksymalna długość kabla: 3 m
Dane: Autobus lokalny: Dane: Autobus lokalny
Dane dotyczące bezpieczeństwa: IEC 61508 – Wysokie wymagania dla konfiguracji 2-kanałowej: Dane dotyczące bezpieczeństwa: IEC 61508 – Wysokie wymagania dla konfiguracji 2-kanałowej
Dane związane z bezpieczeństwem: IEC 61508 – Wysokie wymagania dla konfiguracji jednokanałowej: Dane związane z bezpieczeństwem: IEC 61508 – Wysokie wymagania dla konfiguracji jednokanałowej
Dane: Interfejs sieciowy: Dane: Interfejs sieciowy

Rodzaj produktu: Moduł bezpieczeństwa

Interfejs: Gniazdo USB-C
RJ45

Maksymalna ilość wejść cyfrowych: 12

Maksymalna ilość wejść: 12

Maksymalna ilość wyjść: 12

Napięcie robocze: 24 V/DC

Wysokość produktu: 107.74 mm

Długość produktu: 113.6 mm

Szerokość produktu: 45.2 mm

: IP20

Wymiary: (D x S x W) 113.6 x 45.2 x 107.74 mm

Rodzaj przyłączenia: Złącze śrubowe

Numer katalogowy producenta: 1300899

Model katalogowy producenta: PSR-M-B3-SDI8-SDO4-DO4-SC

Typ montażu: Montaż na szynie DIN

Maksymalna temperatura otoczenia: 55 °C

Minimalna temperatura otoczenia: -20 °C

Głębokość produktu: 113.6 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3582776 Moduł bezpieczeństwa Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3582776 Moduł bezpieczeństwa Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899, 1 szt.

Opis

Konfigurowalny moduł bezpieczeństwa (moduł bazowy), 8 SDI, 4 SDO, 4 wejścia resetu lub 4 wyjścia alarmowe, 4 wyjścia zegara, rozszerzalny przez TBUS, do SIL 3, Kat. 4/PL e, wtykowe zaciski śrubowe, złącze TBUS nie jest dołączone, zintegrowana funkcjonalność bramki

Opis tego produktu został przetłumaczony automatycznie.
