Name: Moduł mocy DC Phoenix Contact CHARX PS-M2/3AC/1000DC/30KW 1232243
Brand: Phoenix Contact
SKU: 3566939
Availability: BackOrder

Moduł mocy DC Phoenix Contact CHARX PS-M2/3AC/1000DC/30KW 1232243-0

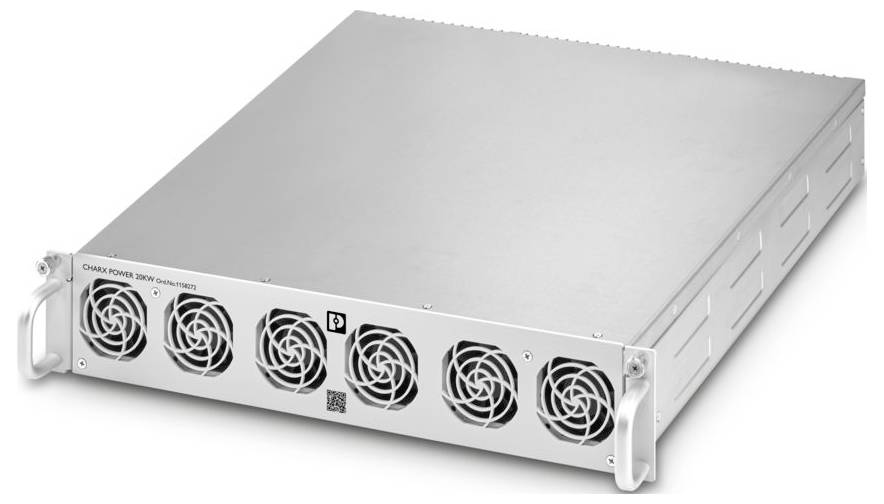

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostępne wkrótce

Liczba

Sztuki

Suma (10 699,00 zł / Sztuka)

10 699,00 zł

8698,37 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 999,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: CHARX power basic
Typ połączenia: 2x RJ45
Szerokość: 483 mm
Wysokość: 134 mm
Głębokość: 550 mm
Materiał obudowy: stop Zn-Al
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -40 ° C ... + 70 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... + 70 °C
Normy/przepisy: ANSI/UL 2202
Typ montażu: montaż w szafie rack 19"
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia: Kategoria przepięcia
Stopień zanieczyszczenia: 2
Dopuszczalna wilgotność (podczas pracy): ≤ 95% (bez kondensacji)
Długość zdjęcia izolacji: 18 mm ... 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm)
Jednostka wysokości: 3U
Prędkość transmisji: 125 kbit/s
Oznaczenie: IEC
Klasa ochrony: I
Moc: 30 kW
Liczba interfejsów: 1
Długość transmisji: maks. 20 m
Technologia połączeń: Technologia połączeń
Zakres napięcia wejściowego: 3x 400 V AC ... 480 V AC
Zakres napięcia wejściowego: 3x 340 V AC ... 530 V AC
Ograniczanie prądu rozruchowego:< 60 A
Znamionowy pobór mocy: 31870 VA
Efektywność:> 95% (wyjście PO> 50%)
Zabezpieczenie przeciwprzepięciowe na wyjściu (OVP):> 1040 V prądu stałego
Połączenie przewodów: Połączenie przewodów
sztywny: 10 mm² ... 50 mm²; 25 mm² (zalecane)
Elastyczny: 16 mm² ... 50 mm²; 25 mm² (zalecane)
Wyjście: Wyjście
Cyfrowy: Cyfrowy
Liczba faz: 3
Napięcie izolacji wejścia/wyjścia: 2121 V DC
Średni czas międzyawaryjny (IEC 61709, SN 29500):> 300 000 godzin
Wymiary artykułu: Wymiary artykułu
Wysokość robocza: ≤ 4000 m (obniżenie wartości znamionowych)> 2000 m: 10% / 1000 m)
Nazwa normy: Norma dotycząca bezpieczeństwa urządzeń do ładowania pojazdów elektrycznych (EV)
AWG: 8 ... 0 (Cu); 3 (zalecane)
Praca AC: Praca AC
Forma sieci: Sieć gwiazdy (TN, TT, IT (PE))
Współczynnik mocy (cos phi): 0,99
Obniżanie wartości:> 55 °C (3,2 A/K);> 55 °C (1 kW/K)
Odchylenie od reguły:< 0,5% (odchylenie naprężenia, zmiana obciążenia statycznego 20% ... 100%);< 1% (odchylenie prądu, zmiana obciążenia, statyka 20% ...) 100%); ± 0,2% (zmiana napięcia wejściowego ±20%)
Emisja zakłóceń: IEC 61000-6-3
Odporność: IEC 61000-6-2
Oznaczenie bieguna: +, -
Magistrala CAN: Magistrala CAN
Interfejs: magistrala CAN
Obsługiwane protokoły: CAN 2.0B
Mechanizm blokujący: hak zatrzaskowy
Fizyka transmisji: przewodowa
Topologia: Łańcuchowa
Rezystor końcowy: 120 Ω (końcowy uczestnik końcowy)
Całkowite zniekształcenia (THDi):< 5% (50% ... 100% obciążenia wyjściowego)
Zakres napięcia wyjściowego: 30 V DC ... 1000 V DC
Zakres prądu wyjściowego: 0 A ... 100 A
Utrata zasilania w trybie gotowości:< 14 W
Nazwa: Wyjście
Izolacja galwaniczna pomiędzy wejściem i wyjściem: tak
Napięcie izolacji wejście, wyjście/obudowa: 2121 V DC (izolacja podstawowa)
Wentylatory wewnętrzne: tak
Kierunek przepływu powietrza: od przodu do tyłu
Poziom hałasu:< 60 dB (1 m)
IEC 60664-1: II
Systemy ładowania przewodowego pojazdów elektrycznych – Część 21-2: Wymagania EMC dla zewnętrznych systemów ładowania pojazdów elektrycznych: Systemy ładowania przewodowego pojazdów elektrycznych – Część 21-2: Wymagania EMC dla zewnętrznych systemów ładowania pojazdów elektrycznych
Prąd wejściowy: 3x 54 A (340 V AC); 3x 46 A (400 V AC)
Rezystancja izolacji:> 10 MΩ
Opóźnienie włączania:< 8 sekund
Zachowanie przeregulowania: ± 3% (proces włączania)
Liczba modułów mocy jako uczestników magistrali CAN: maks. 48
Napięcie izolacji wejściowe, wyjściowe/sygnałowe, komunikacyjne: 4242 V DC
Sygnał napięciowy izolacji, komunikacja/obudowa: 707 V DC
Żywotność: 90 000 h (40 °C, kondensatory elektrolityczne); 70 000 h (40 °C, wentylatory)
Zabezpieczenie przed przegrzaniem (OTP):> 75 °C
Systemy ładowania przewodowego pojazdów elektrycznych – Część 1: Wymagania ogólne: Systemy ładowania przewodowego pojazdów elektrycznych – Część 1: Wymagania ogólne
Układy ładowania przewodowego pojazdów elektrycznych – Część 23: Urządzenia zasilania prądem stałym do pojazdów elektrycznych: Układy ładowania przewodowego pojazdów elektrycznych – Część 23: Urządzenia zasilania prądem stałym do pojazdów elektrycznych
Norma bezpieczeństwa dla urządzeń układu ładowania pojazdów elektrycznych (EV): Norma bezpieczeństwa dla urządzeń układu ładowania pojazdów elektrycznych (EV)
Częstotliwość wejściowa: 3x 50 Hz 60 Hz ±10 %
Tętnienia prądu wyjściowego: ≤ 1%
Połączenie typu hot-plug: nie
Wentylacja: nie

Rodzaj produktu: Moduł mocy DC

Klasa ochrony: I

Głębokość produktu: 550 mm

Wysokość produktu: 134 mm

Szerokość produktu: 483 mm

: IP20

Wysokość montażowa: 134 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3566939 Moduł mocy DC Phoenix Contact CHARX PS-M2/3AC/1000DC/30KW 1232243

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3566939 Moduł mocy DC Phoenix Contact CHARX PS-M2/3AC/1000DC/30KW 1232243

Opis

Moduł szybkiego ładowania CHARX power basic do budowy stacji ładowania prądem stałym, montaż w szafie rack 19", wejście: 3-fazowe, wyjście: 30 V DC...1000 V DC / 0 A...100 A
