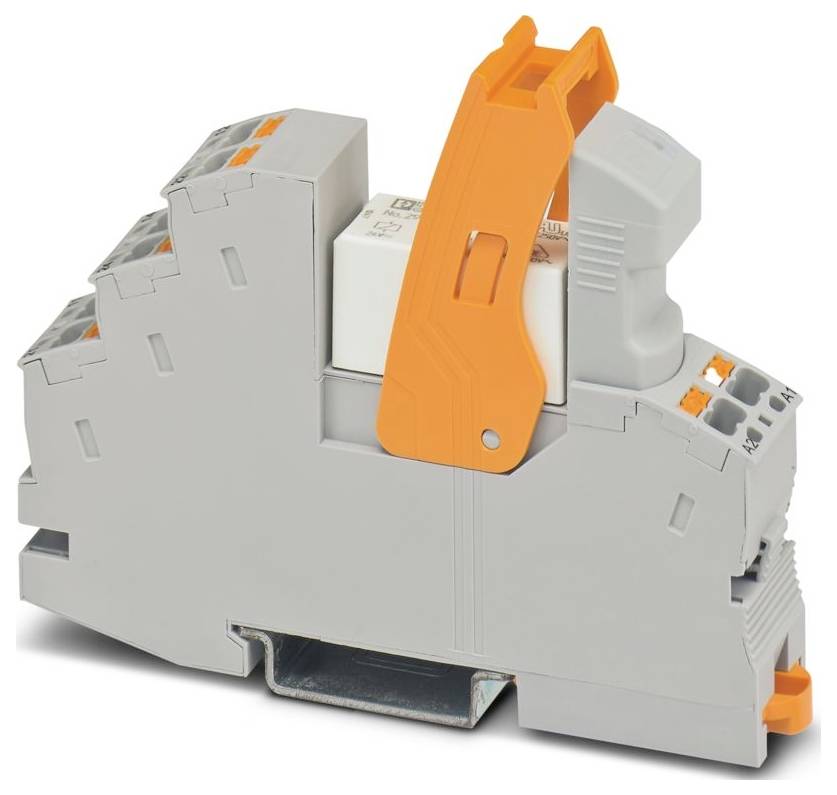

Zdjęcie poglądowe
moduł przekaźnikowy Phoenix Contact RIF-1-RPT-LV-24AC/1X21
EAN:
Numer producenta
Numer produktu
Opakowanie
sztuka
Rodzaj produktu
moduł przekaźnikowy
Rodzaj styku
1 zestyk przełączny
Maksymalne napięcie przełączania
250 V DC/AC
Model katalogowy producenta
RIF-1-RPT-LV-24AC/1X21
Karta katalogowa (PDF)
51 Sztuki
Liczba (Rozmiar opakowania 10 szt.)
Suma (459,00 zł / Sztuka)
459,00 zł
373,17 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: RIFLINE complete
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (tuleja z osłoną plastikową); 0,14 mm² ... 1 mm² (tuleja z osłoną plastikową, dwa przewody na podwójnym zacisku)
- Przekrój przewodu sztywnego: 0,14 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 26 ... 16 (sztywne); 26 ... 16 (elastyczne)
- Szerokość: 16 mm
- Wysokość: 96 mm
- Głębokość: 75 mm
- Kolor: szary (RAL 7042)
- Warunki środowiskowe: Warunki środowiskowe
- Temperatura otoczenia (praca): -40 ° C ... 50 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: IEC 60947-5-1
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2
- Końcówka odizolowanego przewodu: 8 mm
- Pozycja montażowa: dowolna
- Instrukcja obsługi: Zworka FBS 2-6... dla strony wejściowej (A2) i zworka FBS-2-8... dla strony wyjściowej (11/21)
- Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
- Maksymalna strata mocy w warunkach nominalnych: 0,79 W.
- Średnica: 3,2 mm
- Tryb pracy: 100% ED
- Zakres napięcia wejściowego: 19,2 V AC ... 27,6 V prądu przemiennego (20 °C)
- Wymiary artykułu: Wymiary artykułu
- Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
- Układ ochronny: Warystor
- Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
- Maksymalne napięcie przełączania: 250 V AC/DC
- Zastosowanie: Uniwersalne
- Otwór wiertniczy: Otwór wiertniczy
- Maksymalny prąd rozruchowy: 25 A (20 ms, styk normalnie otwarty)
- Izolacja: Bezpieczne oddzielenie wejścia od wyjścia; podstawowa izolacja między przełącznikami przełączającymi.
- Status konserwacji danych: Status konserwacji danych
- Data ostatniej aktualizacji danych: 20 stycznia 2026 r.
- Napięcie wejściowe znamionowe UN: 24 V AC
- Zakres napięcia wejściowego względem UN: patrz schemat
- Typowy prąd wejściowy przy UN: 33 mA
- Wskaźnik zasilania: Żółta dioda LED
- Konfiguracja styków: 1 styk przełączny
- Maksymalny prąd ciągły: 10 A (patrz schemat)
- Klasa palności wg UL 94 (obudowa): V2 (obudowa)
- Napięcie znamionowe izolacji: 250 V AC
- Napięcie znamionowe impulsowe: 6 kV (wejście/wyjście); 4 kV (między zestykami przełącznymi)
- Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
- Klasa ochrony (przekaźnik): RT III (przekaźnik)
- Przełączanie: Przełączanie
- Żywotność mechaniczna: ok. 107 cykli przełączania
- Napięcie probiercze (uzwojenie/styk): 4 kVrms (50 Hz, 1 min., uzwojenie/styk)
- Strona patogenu: Strona patogenu
- Zachowanie podczas przełączania napędu: Monostabilny
- Napęd (biegunowość): spolaryzowany
- Typowy czas reakcji: 3 ms ... 12 milisekund
- Rodzaj styku przełączającego: Styk pojedynczy
- Materiał styku AgNi
- Minimalne napięcie przełączania: 12 V (10 mA)
- Minimalny prąd przełączania: 10 mA (12 V)
- Maksymalna moc wyłączania (obciążenie rezystancyjne): 240 W (24 V DC); 58 W (48 V DC); 48 W (60 V DC); 50 W (110 V DC); 80 W (220 V DC); 2500 VA (250 V AC)
- Żywotność elektryczna: patrz schemat
- Częstotliwość sieciowa: 50/60 Hz
- Typowy zakres czasu nawrotu: 3 ms ... 20 ms
- Napięcie cewki: 24 V AC
- Schemat wyłącznika kategorii użytkowej (IEC 60947-5-1): AC15, 1,5 A/240 V (normalnie otwarty); AC15, 3 A/250 V (normalnie zamknięty); DC13, 2 A/24 V (normalnie otwarty); DC13, 0,2 A/250 V (normalnie zamknięty)
- Opakowanie
sztuka
- Rodzaj produktu
moduł przekaźnikowy
- Model katalogowy producenta
RIF-1-RPT-LV-24AC/1X21
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Minimalne napięcie robocze
19.2 V/AC
- Maksymalne napięcie robocze
27.6 V/AC
- Czas reakcji
3 ms
- Czas rozpadu
3 ms
- Rodzaj styku
1 zestyk przełączny
- Materiał styku
AgNi
- Maksymalne napięcie przełączania
250 V DC/AC
- Maksymalna moc przełączania
2500 VA
- Cechy przekaźnika
pałąk
IP20
- Maksymalna temperatura
85 °C
- Minimalna temperatura
-40 °C
- Głębokość produktu
75 mm
- Szerokość produktu
16 mm
- Wysokość produktu
96 mm
- Wymiary
(S x W x G) 16 x 96 x 75 mm
- Zawartość
10 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3579688 moduł przekaźnikowy Phoenix Contact RIF-1-RPT-LV-24AC/1X21
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579688 moduł przekaźnikowy Phoenix Contact RIF-1-RPT-LV-24AC/1X21
Opis
Moduł przekaźnikowy wstępnie zmontowany z połączeniem wtykowym, składający się z: gniazda przekaźnika, przekaźnika styku mocy, wtykowego modułu wyświetlacza/tłumienia zakłóceń i uchwytu montażowego. Konfiguracja styków: 1 styk przełączny. Napięcie wejściowe: 24 V AC
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
