Name: Moduł rozdzielczy AC Phoenix Contact CHARX AC-DIS/150KW 1342893
Brand: Phoenix Contact
SKU: 3583119
Availability: SoldOut

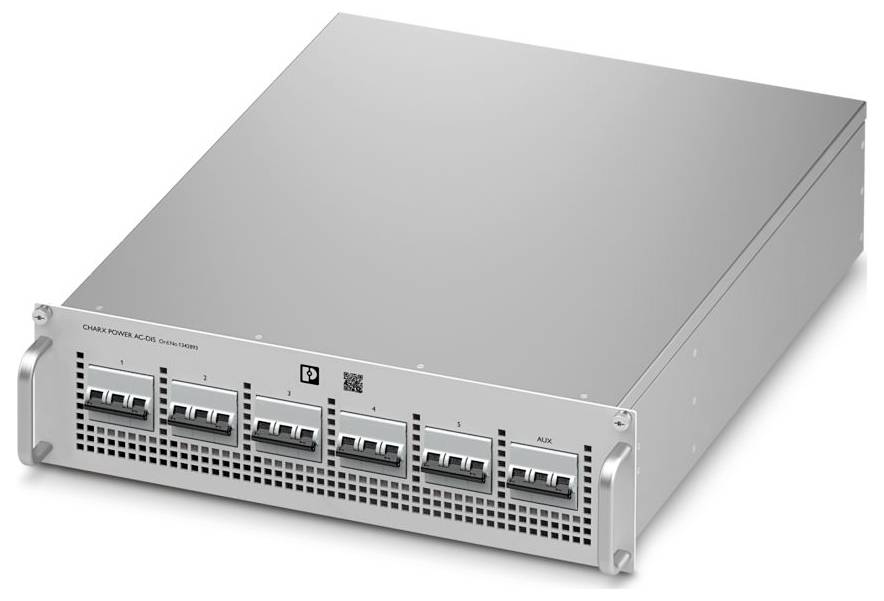

Srebrny, montowany na stojaku system zasilania z wieloma portami na przedzie, oznaczony jako „ON" i „FAIL", używany do zarządzania urządzeniami elektronicznymi.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Niedostępne

Suma (12 899,00 zł / Sztuka)

12 899,00 zł

10 486,99 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 999,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: rozdzielacz mocy CHARX
Typ połączenia: Połączenie sprężynowe wtykowe
Szerokość: 483 mm
Wysokość: 134 mm
Głębokość: 598 mm
Materiał obudowy: stop Zn-Al
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -25 °C ... 60 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... + 70 °C
Normy/Przepisy: IEC 61851-1
Typ montażu: montaż w szafie rack 19"
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia: Kategoria przepięcia
Stopień zanieczyszczenia: 2
Dopuszczalna wilgotność (eksploatacyjna): ≤ 95% (bez kondensacji)
Specyfikacje UL: Specyfikacje UL
Końcówka odizolowanego przewodu: 10 mm
Jednostka wysokości: 3U
Prąd znamionowy wyładowania impulsowego In: 20 kA
Zakres częstotliwości: 50 Hz 60 Hz ±10%
Klasa ochrony: I
Moc: 150 kW
Sygnały: Sygnały
Zakres napięcia wejściowego: 3x 400 V AC ... 480 V prądu przemiennego -15% ... +10 %
Połączenie przewodów: Połączenie przewodów
sztywny: 0,2 mm² ... 4 mm²
Elastyczny: 1,5 mm² ... 16 mm²
Przewód giętki z tulejką, bez osłony plastikowej: 0,25 mm² ... 1,5 mm²
Elastyczny z końcówką kablową i osłoną plastikową: 0,25 mm² ... 2,5 mm²
sztywny (AWG): 24 ... 12
Oznaczenie połączenia: Ochrona przeciwprzepięciowa (SPD)
Funkcja: Przekazywanie statusu operacyjnego
Styk przełączający (bezpotencjałowy): Styk normalnie otwarty
Wymiary artykułu: Wymiary artykułu
Wysokość operacyjna: ≤ 2000 m
Tytuł normy: Systemy ładowania przewodowego pojazdów elektrycznych – Część 1: Wymagania ogólne
Wymagania EMC dotyczące zakłóceń elektromagnetycznych: EN 61000-6-3
Wymagania EMC Odporność: EN 61000-6-1
Forma sieci: sieć gwiaździsta (TN-S, TT)
Moc wyjściowa: Moc wyjściowa
Wyjście sygnału: Wyjście sygnału
Napięcie przełączania: 30 V DC
Odporność na natężenie 1 A
Zakres napięcia wyjściowego: 3x 400 V AC ... 480 V prądu przemiennego (L1...L3, N)
Oznaczenie: Sygnały
Izolacja galwaniczna pomiędzy wejściem i wyjściem: nie
Wentylatory wewnętrzne: tak
Kierunek przepływu powietrza: od przodu do tyłu
Poziom hałasu:< 67 dB (1 m)
IEC 60664-1: III
Prąd wejściowy: 3 x 232 A
Systemy ładowania przewodowego pojazdów elektrycznych – Część 1: Wymagania ogólne: Systemy ładowania przewodowego pojazdów elektrycznych – Część 1: Wymagania ogólne
Dostawa do peryferii zewnętrznych: Dostawa do peryferii zewnętrznych
Liczba wyjść: 1
Moc wejściowa: Moc wejściowa

Rodzaj produktu: Moduł rozdzielczy AC

Klasa ochrony: I

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3583119 Moduł rozdzielczy AC Phoenix Contact CHARX AC-DIS/150KW 1342893

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3583119 Moduł rozdzielczy AC Phoenix Contact CHARX AC-DIS/150KW 1342893

Opis

CHARX power distributer, jednostka dystrybucji prądu przemiennego do tworzenia stacji ładowania prądem stałym, montaż w szafie 19", wyjście: 400 V AC...480 V AC / 54 A, 6 A

Opis tego produktu został przetłumaczony automatycznie.
