Name: Moduł zdalny PLC Phoenix Contact RAD-868-IFS 2904909, 1 szt.
Brand: Phoenix Contact
SKU: 2225618
Availability: BackOrder

Zielona elektroniczna moduł w postaci wąskiej obudowy, z przyłączami od góry i interfejsem cyfrowym z boku.

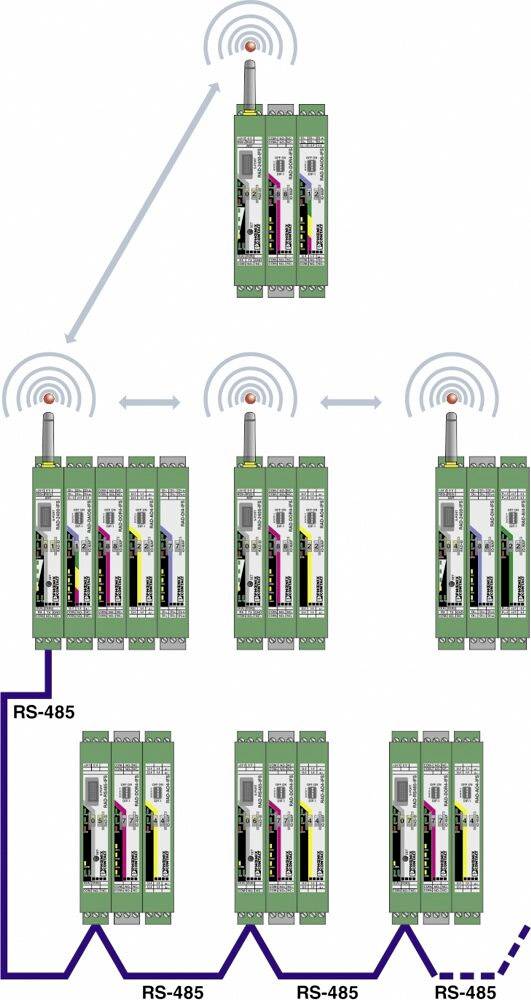

Diagram przedstawia sieć komunikacyjną modułów. Na górze moduł z anteną, poniżej cztery kolejne moduły, połączone za pomocą kabli RS-485.

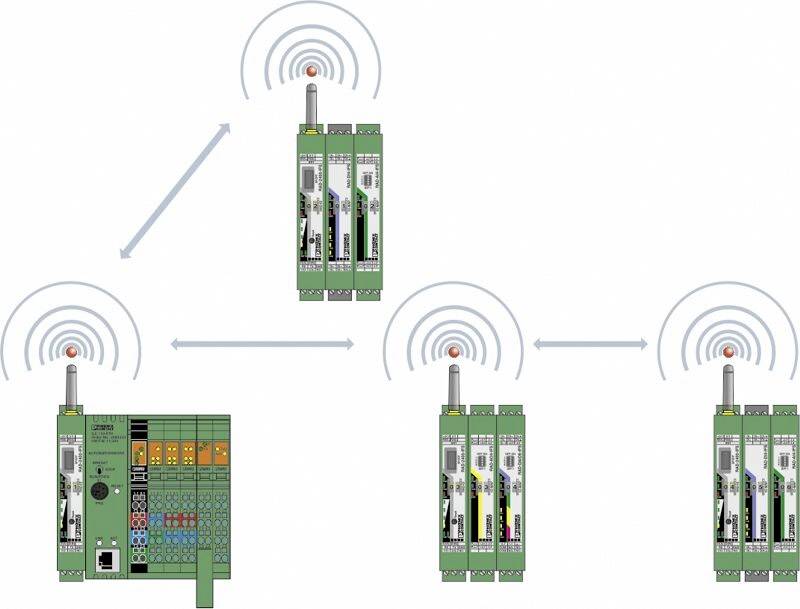

Cztery zielone moduły maszynowe są przedstawione, które są bezprzewodowo połączone. Strzałki wskazują kierunek komunikacji.

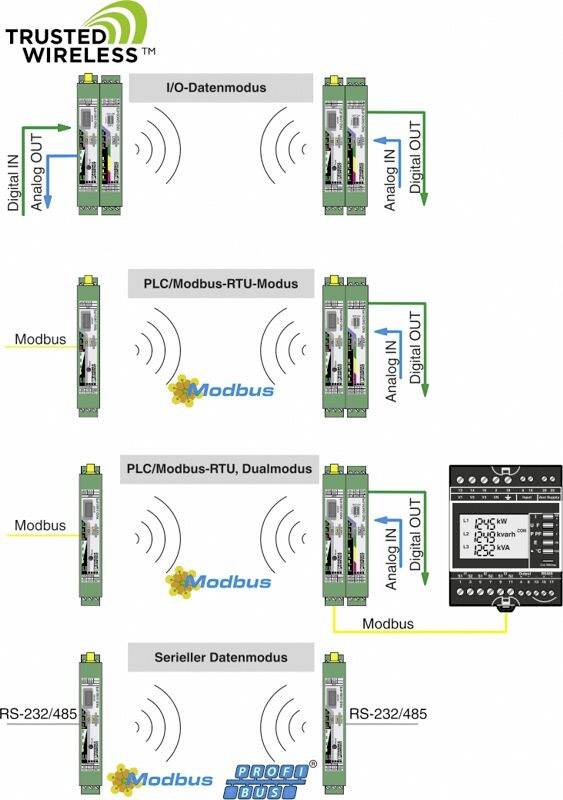

Diagram 'Trusted Wireless' pokazuje trzy tryby: tryb danych I/O, tryb PLC/Modbus-RTU, tryb danych szeregowych. Wykorzystywane są protokoły Modbus i Profibus.

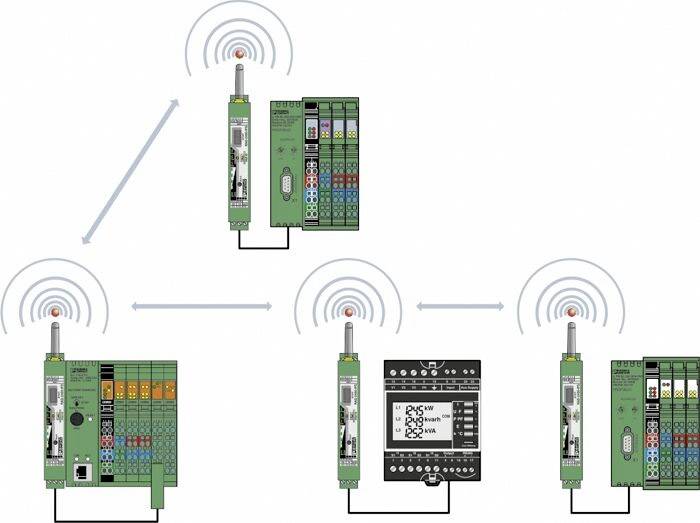

Diagram przedstawia cztery urządzenia sensorowe połączone bezprzewodowo. Strzałki połączeń symbolizują transmisję danych.

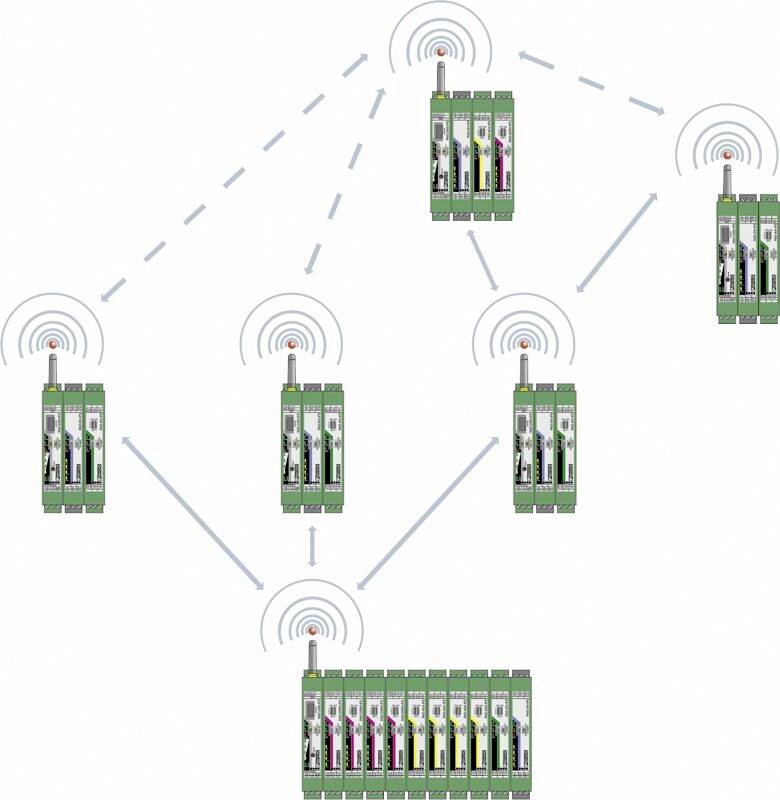

Kilka zielonych urządzeń jest bezprzewodowo połączonych ze sobą. Przedstawiają sieć czujników i anten wymieniających dane.

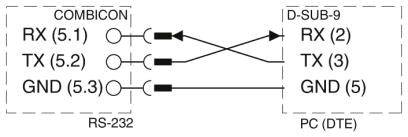

Diagram przedstawia połączenie między COMBICON RS-232 a złączem D-SUB-9 komputera PC. Linie RX, TX oraz GND są połączone na zasadzie cross.

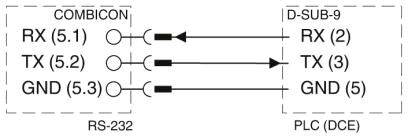

Diagram pokazuje połączenie między COMBICON a D-SUB-9: RX (5.1) do RX (2), TX (5.2) do TX (3), GND (5.3) do GND (5).

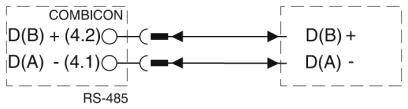

Schemat połączeń dla RS-485. Pokazuje dwa przyłącza: 'D(B) + (4.2)' do 'D(B) +' oraz 'D(A) - (4.1)' do 'D(A) -' wraz z liniami połączeniowymi.

1/9

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostępne wkrótce

Liczba

Sztuki

Suma (3059,00 zł / Sztuka)

3059,00 zł

2486,99 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 359,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP20
Temperatura otoczenia (przechowywanie/transport): Od -40°C do +85°C.
Kategoria przepięcia: II
Materiał obudowy: PA 6.6-FR
ZAKRES NAPIĘCIA ZASILAJĄCEGO: 19.2 V/DC - 30.5 V/DC
Złącze antenowe: RSMA (żeńskie)
Częstotliwość: 868 MHz
Zakres częstotliwości: 869.4 MHz - 869.65 MHz
Liczba grup kanałów: 14
Odstęp sąsiedniokanałowy: 30 kHz
Przekrój przewodu: 0.2 mm2 - 2.5 m²
Przekrój przewodu AWG 24 - 14
Długość zdejmowania izolacji: 7 mm
Moment obrotowy dokręcenia 0.6 Nm
Gwint śrub M3

Model katalogowy producenta: RAD-868-IFS

Rodzaj produktu: Moduł zdalny PLC

Pobór prądu: 6 A

Numer katalogowy producenta: 2904909

Specyfikacja: Połączenie śrubowe

Wymiary: (D x S x W) 114.5 x 17.5 x 116 mm

Zakres temperatury roboczej: -40 °C (min)

Minimalna temperatura robocza: -40 °C

Szerokość produktu: 17.5 mm

Wysokość produktu: 116 mm

Długość produktu: 114.5 mm

Interfejs: Interfejs konfiguracyjny RS-232, RS-485

Maksymalna temperatura otoczenia: +70 °C

Minimalna temperatura otoczenia: -40 °C

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2225618 Moduł zdalny PLC Phoenix Contact RAD-868-IFS 2904909, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2225618 Moduł zdalny PLC Phoenix Contact RAD-868-IFS 2904909, 1 szt.

Opis

Szczególnie nadaje się do ponadczasowego przesyłania sygnału na duże odległości z przeszkodami. Zasięg do kilku kilometrów dzięki regulowanej szybkości transmisji danych przez interfejs radiowy. Szybkie i łatwe uruchomienie bez programowania. Wysoka niezawodność dzięki technologii Trusted-Wireless-2.0 (szyfrowanie AES, metoda przeskoku częstotliwości i zarządzanie koegzystencji). Sieć mesh dla 99 uczestników. Wbudowany interfejs RS-232/RS-485. Możliwość rozszerzania modularnego do 32 modułów rozszerzeń i/o Rozszerzony zakres temperatur -40°C... +70 °C.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
