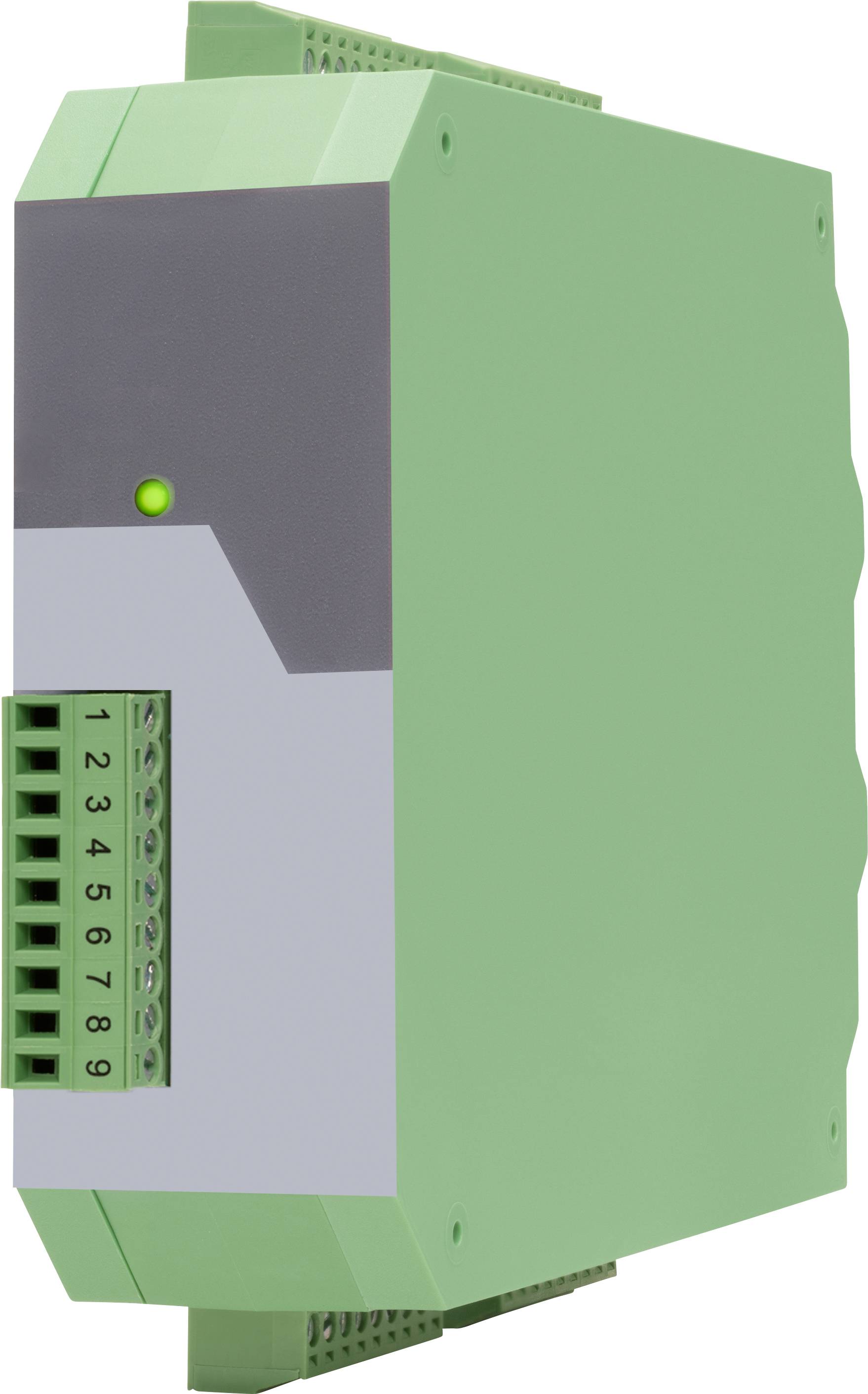

Motrona 7379.5022.CO 7379.5022.CO Przetwornik sygnału 1 szt.
Numer producenta
Numer produktu
Rodzaj produktu
Przetwornik sygnału
Model katalogowy producenta
7379.5022.CO
Wymiary
(D x S x W) 140 x 34 x 109 mm
Połączenie komponentów
terminal śrubowy
Sygnał wyjściowy (napięcie)
5 - 30 V (je nach Spannung an Com+), PNP
Karta katalogowa (PDF)
Liczba
Suma (1849,00 zł / Sztuka)
1849,00 zł
1503,25 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- AWG: 16
- Zasilanie – Układ zabezpieczający: Zabezpieczenie przed odwrotną polaryzacją
- Wejścia sterujące – liczba: 3
- Wejścia sterujące – (opcja „CO”) Format: HTL, PNP (niski: 0 … 3 V, wysoki: 9 … 30 V)
- Wejścia sterujące – czas reakcji: ok. 1 ms
- Wejścia sterujące – czas transmisji (IO Link): co 2 ms – (czas cyklu IO Link)
- Wejścia sterujące – obciążenie: maks. 2 mA przy 24 V DC
- Wyjścia sterujące – liczba: 2
- Wyjścia sterujące – Czas reakcji: min. 1 ms
- IO-Link – Moduł / Specyfikacja: Urządzenie / IO Link V1.1
- IO-Link – szybkość transmisji: COM 3 (230,4 kBit/s)
- IO-Link – Klasa portu: Typ A
- IO-Link – Czas cyklu: min. 2 ms
- IO-Link – Szerokość danych: 15 bajtów (3 x 4 bajty (dane wejściowe) + 1 bajt (status „CO”) + 2 bajty)
- Elementy wskaźnikowe – Funkcja: 1x zielona dioda LED sygnalizująca gotowość operacyjną lub stan łącza IO (z opcją „CO”)
- Obudowa – Materiał: Tworzywo sztuczne
- Obudowa – montaż: na szynie DIN 35 mm
- Obudowa – wymiary (szer. x wys. x gł.): 34 x 100 x 131 mm
- Obudowa (bez złączy) – Waga: ok. 160 g
- Obudowa (bez przyłączy) – Stopień ochrony: IP20
- Warunki środowiskowe – Wysokość: maks. 2000 m n.p.m.
- Warunki otoczenia – Wilgotność: maks. 80% wilgotności względnej do 30°C
- Zasilanie czujnika – napięcie wyjściowe: 5 V DC i 24 V DC (ok. 1 V niższe od napięcia wejściowego)
- Zasilanie czujnika – prąd wyjściowy: maks. 125 mA
- Zasilanie enkodera – port główny IO Link: min. 200 mA
- Wejścia przyrostowe – liczba: 2
- Wejścia przyrostowe – ścieżki: A, B (HTL Single Ended, TTL Single Ended) A, /A, B, /B (RS422, HTL Differential)
- Wejścia przyrostowe – konfiguracje: RS-422, HTL różnicowe, HTL jednostronne, TTL
- Wejścia przyrostowe – RS422: maks. 1 MHz (sygnał różnicowy RS-422)> 0,5 V)
- Wejścia przyrostowe – różnicowe HTL: maks. 1 MHz (sygnał różnicowy HTL)> 1 V)
- Wejścia przyrostowe – HTL Single Ended: maks. 350 kHz, (niski: 0 … 5 V, wysoki: 9 … 30 V)
- Wejścia przyrostowe – TTL: maks. 350 kHz, (niskie: 0 … 0,6 V, wysokie: 2,2 … 5 V)
- Wyjścia sterujące (zależnie m.in. od ustawienia „Czasu próbkowania (s)” itp.) – czas transmisji (IO Link)): co 2 ms – (czas cyklu IO Link)
- Model katalogowy producenta
7379.5022.CO
- Rodzaj produktu
Przetwornik sygnału
- Wymiary
(D x S x W) 140 x 34 x 109 mm
- Połączenie komponentów
terminal śrubowy
- Sygnał wyjściowy (napięcie)
5 - 30 V (je nach Spannung an Com+), PNP
- Sygnał wyjściowy (natężenie)
max. 100 mA je Ausgang (bei externer Com+ Versorgung!)
- Zasilanie (zakres)
18 - 30 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Minimalne napięcie robocze
18 V/DC
- Zawartość
1 szt.
- Konfiguracja
Oprogramowanie
- Szerokość produktu
34 mm
- Wysokość produktu
109 mm
- Długość produktu
140 mm
- Pobór prądu
75 mA
- Maksymalna temperatura otoczenia
60 °C
- Minimalna temperatura otoczenia
-20 °C
- Napięcie zasilania
24 V/DC
- Napięcie zasilania U(B)
12 ... 30 VDC
- Maksymalny przekrój przewodu elastycznego
1.5 mm²
- Maksymalny przekrój przewodu sztywnego
1.5 mm²
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3805212 Motrona 7379.5022.CO 7379.5022.CO Przetwornik sygnału 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3805212 Motrona 7379.5022.CO 7379.5022.CO Przetwornik sygnału 1 szt.
Opis
Konwerter sygnału z wejściem przyrostowym i interfejsem IO-Link dla enkoderów i czujników ze standardami sygnałów HTL, TTL, RS422, NPN, PNP lub NAMUR. Konwerter z opcją CO posiada również 3 wejścia sterujące i 2 wyjścia sterujące. To złącze IO-Link niezawodnie przesyła sygnały przyrostowe do środowiska komunikacji IO-Link. Dodatkowo dostępny jest port USB, który również może być użyty do odczytu przekonwertowanych sygnałów. Konfigurację urządzenia można wygodnie przeprowadzić za pomocą interfejsu USB lub alternatywnie za pomocą IO-Link, wykorzystując standardowe narzędzia inżynierskie.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- 1 wejście przyrostowe (A, /A, B, /B) dla HTL/TTL/RS422 dla enkoderów i czujników NPN/PNP/NAMUR
- Interfejs IO-Link
- 3 wejścia sterujące HTL PNP i 2 wyjścia sterujące PNP
- Zasilanie napięciem 12... 30 V prądu stałego
- Kompaktowa obudowa do montażu na szynie DIN 35 mm
- (zgodnie z normą EN 60715)
Zakres dostawy
- Instrukcja obsługi
Uwagi
Produkt kierowany jest dla Przedsiębiorców
