Name: Motrona 7379.5023 7379.5023 Przetwornik sygnału 1 szt.
Brand: Motrona
SKU: 3805207
Availability: BackOrder

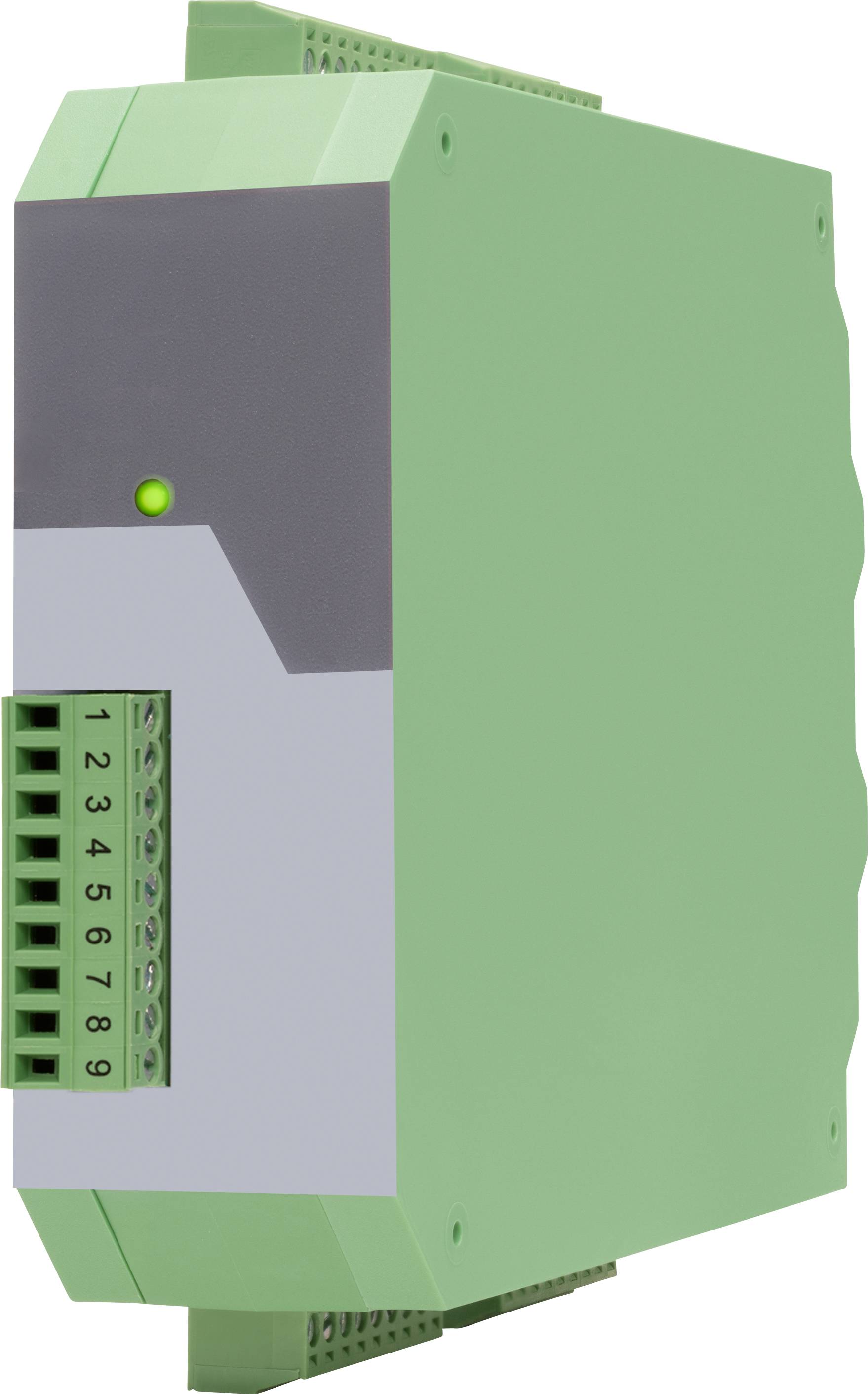

Zielony moduł sterowania przemysłowego z podświetlaną diodą LED stanu i numerowaną szynką zaciskową na przedniej stronie, pokazany na białym tle.

Rodzaj produktu

Przetwornik sygnału

Model katalogowy producenta

7379.5023

Wymiary

(D x S x W) 140 x 34 x 109 mm

Połączenie komponentów

terminal śrubowy

Zasilanie (zakres)

18 - 30 V/DC

Karta katalogowa (PDF)

Dostawa w wt. 17.11

Liczba

Sztuki

Suma (1709,00 zł / Sztuka)

1709,00 zł

1389,43 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

AWG: 16
Zasilanie – Układ zabezpieczający: Zabezpieczenie przed odwrotną polaryzacją
IO-Link – Moduł / Specyfikacja: Urządzenie / IO Link V1.1
IO-Link – szybkość transmisji: COM 3 (230,4 kBit/s)
IO-Link – Klasa portu: Typ A
IO-Link – Czas cyklu: min. 1 ms
IO-Link – Szerokość danych: 6 bajtów (1 x 4 bajty (dane wejściowe) + 1 bajt (status „CO”) + 1 bajt
Elementy wskaźnikowe – Funkcja: 1x zielona dioda LED sygnalizująca gotowość operacyjną lub stan łącza IO (z opcją „CO”)
Obudowa – Materiał: Tworzywo sztuczne
Obudowa – montaż: na szynie DIN 35 mm
Obudowa – wymiary (szer. x wys. x gł.): 34 x 100 x 131 mm
Obudowa (bez złączy) – Waga: ok. 160 g
Obudowa (bez przyłączy) – Stopień ochrony: IP20
Warunki środowiskowe – Wysokość: maks. 2000 m n.p.m.
Warunki otoczenia – Wilgotność: maks. 80% wilgotności względnej do 30°C
Zasilanie czujnika – napięcie wyjściowe: 5 V DC i 24 V DC (ok. 1 V niższe od napięcia wejściowego)
Zasilanie czujnika – prąd wyjściowy: maks. 125 mA
Zasilanie enkodera – port główny IO Link: min. 200 mA
Interfejs SSI – wejście/wyjście SSI: różnicowe TTL (RS422)
Interfejs SSI – Ścieżki: Zegar, /Zegar, Dane, /Dane
Interfejs SSI – Konfiguracja: Master lub Slave
Interfejs SSI – Format: kod binarny lub Graya
Interfejs SSI – zakres częstotliwości: 100 kHz - 2 MHz (regulowany)
Interfejs SSI – rozdzielczość: 10 … 32 bity
Interfejs SSI – obciążenie: Ri = ok. 13 kOhm

Model katalogowy producenta: 7379.5023

Rodzaj produktu: Przetwornik sygnału

Wymiary: (D x S x W) 140 x 34 x 109 mm

Połączenie komponentów: terminal śrubowy

Zasilanie (zakres): 18 - 30 V/DC

Maksymalne napięcie robocze: 30 V/DC

Minimalne napięcie robocze: 18 V/DC

Zawartość: 1 szt.

Konfiguracja: Oprogramowanie

Szerokość produktu: 34 mm

Wysokość produktu: 109 mm

Długość produktu: 140 mm

Pobór prądu: 75 mA

Maksymalna temperatura otoczenia: 60 °C

Minimalna temperatura otoczenia: -20 °C

Napięcie zasilania: 24 V/DC

Napięcie zasilania U(B): 12 ... 30 VDC

Maksymalny przekrój przewodu elastycznego: 1.5 mm²

Maksymalny przekrój przewodu sztywnego: 1.5 mm²

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3805207 Motrona 7379.5023 7379.5023 Przetwornik sygnału 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3805207 Motrona 7379.5023 7379.5023 Przetwornik sygnału 1 szt.

Opis

Konwerter sygnału z wejściem SSI i interfejsem IO-Link dla enkoderów obrotowych jednoobrotowych i wieloobrotowych. Łącznik IO-Link umożliwia transmisję sygnałów SSI do systemu bazującego na IO-Link. Dodatkowo dostępny jest port USB, za pomocą którego można także odczytać przekonwertowane dane. Parametryzacja urządzenia jest prosta — albo poprzez interfejs USB, albo poprzez IO-Link, wykorzystując powszechnie dostępne narzędzia inżynierskie.

Opis tego produktu został przetłumaczony automatycznie.
