Name: Motrona 7379.5023.CO 7379.5023.CO Przetwornik sygnału 1 szt.
Brand: Motrona
SKU: 3805213
Availability: BackOrder

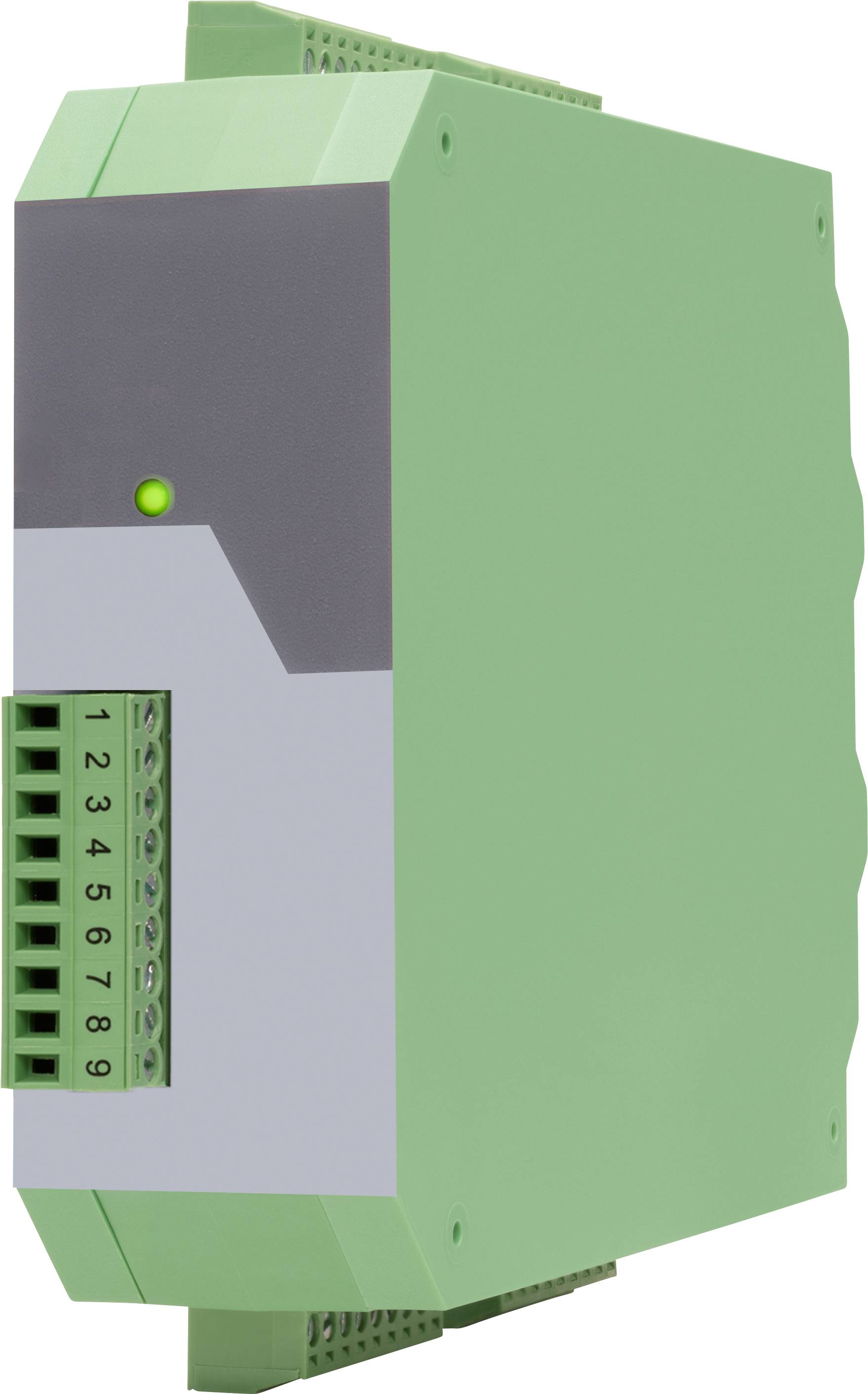

Zielony moduł kontroli przemysłowej na szynie DIN z przednią szynką zaciskową, diodą LED stanu i szarą osłoną czołową na białym tle.

Rodzaj produktu

Przetwornik sygnału

Sygnał wejściowy (maks.)

2 mA

Sygnał wejściowy maks. (napięcie)

30 V

Model katalogowy producenta

7379.5023.CO

Wymiary

(D x S x W) 140 x 34 x 109 mm

Karta katalogowa (PDF)

Dostawa w wt. 17.11

Liczba

Sztuki

Suma (1849,00 zł / Sztuka)

1849,00 zł

1503,25 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

AWG: 16
Zasilanie – Układ zabezpieczający: Zabezpieczenie przed odwrotną polaryzacją
Wejścia sterujące – liczba: 3
Wejścia sterujące – czas reakcji: ok. 1 ms
Wejścia sterujące – czas transmisji (IO Link): około 1 ms co 1 ms – (czas cyklu IO Link)
Wejścia sterujące – obciążenie: maks. 2 mA przy 24 V DC
Wyjścia sterujące – liczba: 2
Wyjścia sterujące – Czas reakcji: min. 1 ms
IO-Link – Moduł / Specyfikacja: Urządzenie / IO Link V1.1
IO-Link – szybkość transmisji: COM 3 (230,4 kBit/s)
IO-Link – Klasa portu: Typ A
IO-Link – Czas cyklu: min. 1 ms
IO-Link – Szerokość danych: 6 bajtów (1 x 4 bajty (dane wejściowe) + 1 bajt (status „CO”) + 1 bajt
Elementy wskaźnikowe – Funkcja: 1x zielona dioda LED sygnalizująca gotowość operacyjną lub stan łącza IO (z opcją „CO”)
Obudowa – Materiał: Tworzywo sztuczne
Obudowa – montaż: na szynie DIN 35 mm
Obudowa – wymiary (szer. x wys. x gł.): 34 x 100 x 131 mm
Obudowa (bez złączy) – Waga: ok. 160 g
Obudowa (bez przyłączy) – Stopień ochrony: IP20
Warunki środowiskowe – Wysokość: maks. 2000 m n.p.m.
Warunki otoczenia – Wilgotność: maks. 80% wilgotności względnej do 30°C
Wejścia sterujące – (tylko z opcją „CO”) Format: HTL, PNP (niski 0 … 3 V, wysoki 9 … 30 V)
Zasilanie czujnika – napięcie wyjściowe: 5 V DC i 24 V DC (ok. 1 V niższe od napięcia wejściowego)
Zasilanie czujnika – prąd wyjściowy: maks. 125 mA
Zasilanie enkodera – port główny IO Link: min. 200 mA
Interfejs SSI – wejście/wyjście SSI: różnicowe TTL (RS422)
Interfejs SSI – Ścieżki: Zegar, /Zegar, Dane, /Dane
Interfejs SSI – Konfiguracja: Master lub Slave
Interfejs SSI – Format: kod binarny lub Graya
Interfejs SSI – zakres częstotliwości: 100 kHz - 2 MHz (regulowany)
Interfejs SSI – rozdzielczość: 10 … 32 bity
Interfejs SSI – obciążenie: Ri = ok. 13 kOhm
Wyjścia sterujące (w zależności od ustawienia „Czasu próbkowania (s)”) – czas transmisji (IO Link)): co około 1 ms – (czas cyklu IO Link)

Model katalogowy producenta: 7379.5023.CO

Rodzaj produktu: Przetwornik sygnału

Sygnał wejściowy (maks.): 2 mA

Sygnał wejściowy maks. (napięcie): 30 V

Wymiary: (D x S x W) 140 x 34 x 109 mm

Połączenie komponentów: terminal śrubowy

Sygnał wyjściowy (napięcie): 5 - 30 V (je nach Spannung an Com+), PNP

Sygnał wyjściowy (natężenie): max. 100 mA je Ausgang (bei externer Com+ Versorgung!)

Zasilanie (zakres): 18 - 30 V/DC

Maksymalne napięcie robocze: 30 V/DC

Minimalne napięcie robocze: 18 V/DC

Sygnał wejściowy (napięcie): Low 0 … 3 V. High 9 … 30 V

Zawartość: 1 szt.

Konfiguracja: Oprogramowanie

Szerokość produktu: 34 mm

Wysokość produktu: 109 mm

Długość produktu: 140 mm

Pobór prądu: 75 mA

Maksymalna temperatura otoczenia: 60 °C

Minimalna temperatura otoczenia: -20 °C

Napięcie zasilania: 24 V/DC

Napięcie zasilania U(B): 12 ... 30 VDC

Maksymalny przekrój przewodu elastycznego: 1.5 mm²

Maksymalny przekrój przewodu sztywnego: 1.5 mm²

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3805213 Motrona 7379.5023.CO 7379.5023.CO Przetwornik sygnału 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3805213 Motrona 7379.5023.CO 7379.5023.CO Przetwornik sygnału 1 szt.

Opis

Konwerter sygnału z wejściem SSI i interfejsem IO-Link dla enkoderów obrotowych jednoobrotowych i wieloobrotowych. Konwerter z opcją CO posiada również 3 wejścia sterujące i 2 wyjścia sterujące. Łącznik IO-Link umożliwia transmisję sygnałów SSI do systemu bazującego na IO-Link. Dodatkowo dostępny jest port USB, za pomocą którego można także odczytać przekonwertowane dane. Parametryzacja urządzenia jest prosta — albo poprzez interfejs USB, albo poprzez IO-Link, wykorzystując powszechnie dostępne narzędzia inżynierskie.
