Name: Pepperl+Fuchs 239999-100003 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 0.3 m Ilość pinów: 8 1 szt.
Brand: Pepperl+Fuchs
SKU: 2630340
Availability: BackOrder

Dane techniczne

Model katalogowy producenta: V19-W-BK0,3M-PUR-U

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Złącze po stronie A: złącze żeńskie M12, kątowe

Złącze po stronie B: kabel, otwarte końcówki

Ilość pinów: 8

Długość kabla: 0.3 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 30 V DC/AC

Natężenie znamionowe: 2 A

Natężenie znamionowe - zaokrąglone: 2 A

Średnica zewnętrzna: 6 mm

Przekrój przewodu czujnika/aktuatora: 0.25 mm²

Połączenie komponentów: złącze żeńskie

Rodzaj gwintu: M12 x 1

Rodzaj gwintu montażowego kabla: M12 x 1

Kodowanie: A

Powierzchnia styku: Au (złoto)

: IP67
IP68
IP69

Specyfikacja: kodowany A

Minimalna temperatura: -40 °C

Maksymalna temperatura: 90 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 239999-100003

Zawartość: 1 szt.

Średnica kabla: 6 mm

Maksymalna średnica kabla: 6 mm

Zakres średnicy kabla: 6 mm (max)

Funkcja ładowania bezprzewodowego: Nie

Średnica kabla: 0,25 mm²

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2630340 Pepperl+Fuchs 239999-100003 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 0.3 m Ilość pinów: 8 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2630340 Pepperl+Fuchs 239999-100003 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 0.3 m Ilość pinów: 8 1 szt.

Opis

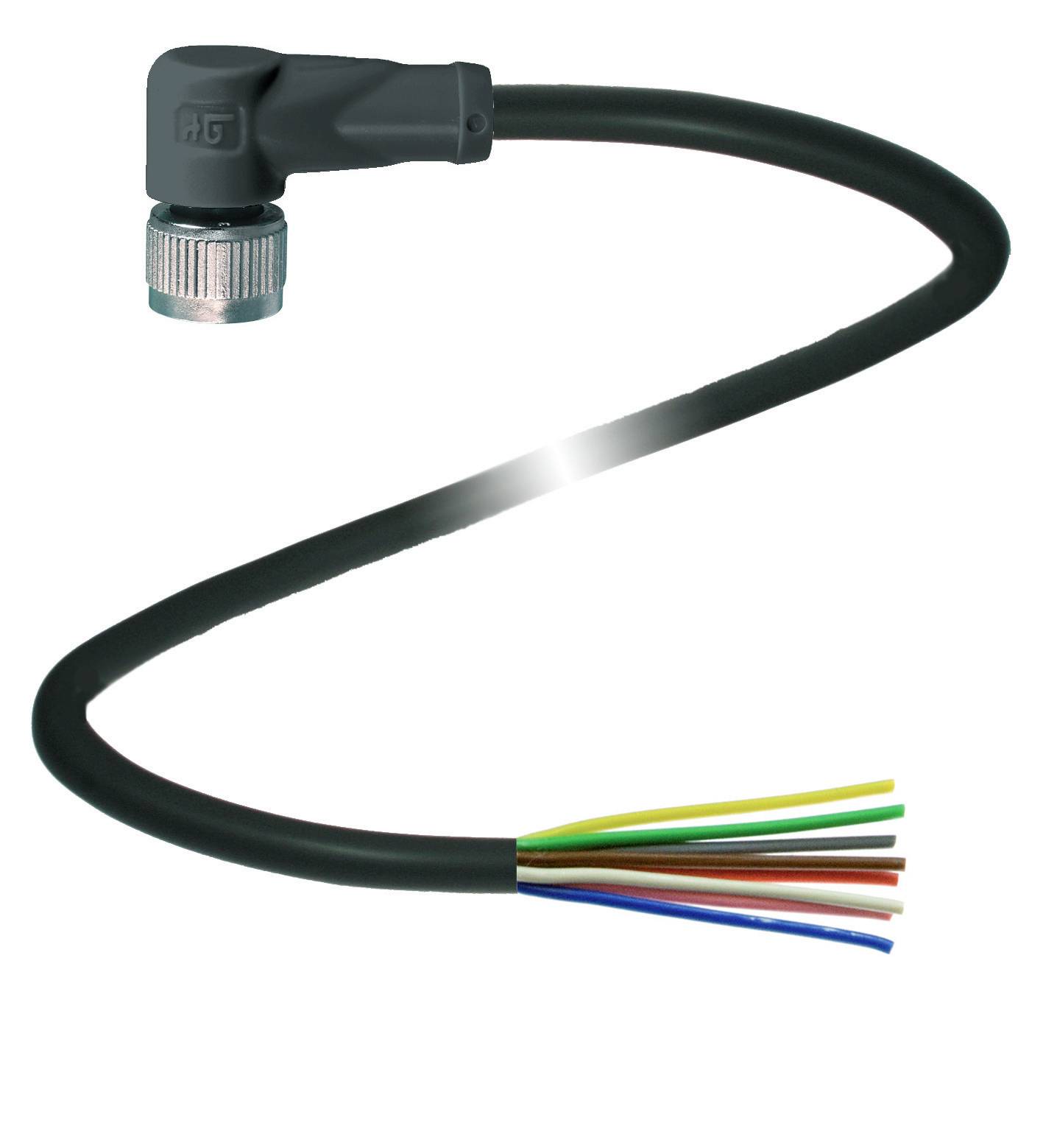

Gniazdo kablowe M12, kątowe, kodowanie A, 8-stykowe, czarny kabel PUR, aprobata UL, przystosowane do łańcuchów holowniczych, przystosowane do skręcania, długość: 0,3 m

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
złącze 1
Połączenie: gniazdo
Projekt: M12
Wersja: kątowa
Blokowanie: połączenie śrubowe
Ilość biegunów 8
Kodowanie: kodowanie A
złącze 2
Połączenie: wolny koniec kabla
Numer pliku UL: E231213
dane elektryczne
Napięcie robocze: maks. 30 V AC/DC
Prąd roboczy: maks. 2 A
konformizm
Stopień ochrony: EN 60529
Złącze: złącze M12 x 1: IEC 61076-2-101
Palność: UL 1581; EN 60332-2-2
Bezhalogenowy: IEC 60754-1
Aprobaty i Certyfikaty
Aprobata UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
Warunki otoczenia
Temperatura otoczenia
Złącze: -40 ... 90 °C (-40... 194 °F)
Kabel, stały: -40 ... 80°C (-40... 176 °F)
Kabel elastyczny: -20 ... 80 °C (-4 ... 176 °F)
Stopień zabrudzenia 3
dane mechaniczne
Złącze wtykowe
Moment dokręcania: 0,6 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: radełkowanie wzdłużne
Cykle krycia: min 100
Stopień ochrony: IP67 / IP68 / IP69
Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 5
Średnica płaszcza: 6 mm
promień gięcia:> 10 x średnica kabla, w ruchu |> 8 x średnica kabla, zainstalowany na stałe
Szczelne dopasowanie płaszcza: maks. 80 N / 500 mm
Kolor płaszcza: czarny (podobny do RAL 9005)
Liczba rdzeni: 8
Przekrój przewodu: 0,25 mm 2
Kolor przewodu: Przewód 1: biały | Przewód 2: brązowy | przewód 3: zielony | Przewód 4: żółty | Przewód 5: szary | Przewód 6: różowy | Przewód 7: niebieski | Rdzeń 8: czerwony
Struktura rdzenia: 14 x 0,15 mm Ø
Długość: 0,3 m
Skrót kabla: Li 9Y 11Y 8 x 0,25
Materiał
Wolność LABS: tak
Bezhalogenowy: tak
Złącze wtykowe
Radełkowane połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
Korpus uchwytu: TPU, czarny
Powierzchnia styku: Au
Zapalność: V-2
Kabel
Powłoka: PUR na bazie polieteru
Izolacja żyły: PP
Odporność na promieniowanie UV: tak
Odporność chemiczna: dobra
Odporność na olej: tak
Odporność na smar chłodzący: tak
Odporność na mikroby: tak
Odporność na hydrolizę: tak
Zapalność: FT2
