Name: Pepperl+Fuchs 240004-100025 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 12 m Ilość pinów: 5 1 szt.
Brand: Pepperl+Fuchs
SKU: 2630954
Availability: BackOrder

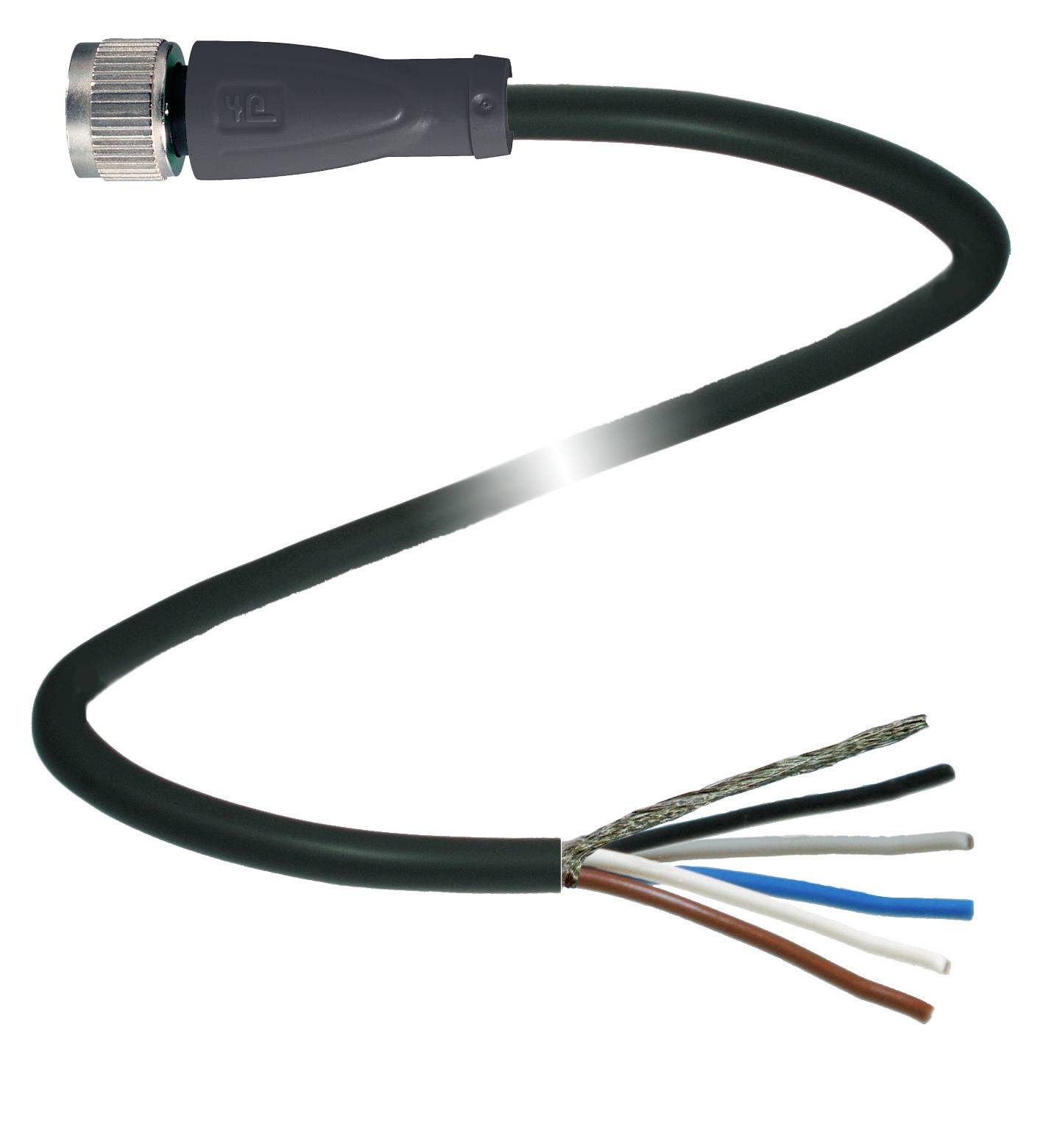

Czarny, elastyczny przewód z wieloma odkrytymi przewodami na końcu, odpowiedni do połączeń elektrycznych lub instalacji.

Zdjęcie poglądowe

Rodzaj produktu

Złącze konfekcjonowane czujnika/aktuatora

Złącze po stronie A

złącze żeńskie M12, proste

Złącze po stronie B

kabel, otwarte końcówki

Ilość pinów

Długość kabla

12 m

Karta katalogowa (PDF)

Dostawa w czw. 10.12

Liczba

Sztuki

Suma (409,00 zł / Sztuka)

409,00 zł

332,52 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Model katalogowy producenta: V15-G-BK12M-PUR-U/ABG

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Złącze po stronie A: złącze żeńskie M12, proste

Złącze po stronie B: kabel, otwarte końcówki

Ilość pinów: 5

Długość kabla: 12 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 60 V/DC

Natężenie znamionowe: 4 A

Natężenie znamionowe - zaokrąglone: 4 A

Średnica zewnętrzna: 6 mm

Przekrój przewodu czujnika/aktuatora: 0.34 mm²

Połączenie komponentów: złącze żeńskie

Rodzaj gwintu: M12 x 1

Rodzaj gwintu montażowego kabla: M12 x 1

Kodowanie: A

Materiał styku: Au (złoto)

Powierzchnia styku: Au (złoto)

: IP67
IP68
IP69

Specyfikacja: tor kablowy

Minimalna temperatura: -40 °C

Maksymalna temperatura: 90 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 240004-100025

Zawartość: 1 szt.

Średnica kabla: 6 mm

Maksymalna średnica kabla: 6 mm

Zakres średnicy kabla: 6 mm (max)

Funkcja ładowania bezprzewodowego: Nie

Średnica kabla: 0,34 mm²

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2630954 Pepperl+Fuchs 240004-100025 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 12 m Ilość pinów: 5 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2630954 Pepperl+Fuchs 240004-100025 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 12 m Ilość pinów: 5 1 szt.

Opis

Gniazdo kablowe M12 proste, kodowanie A, 5-stykowy, czarny kabel PUR, ekranowany, atest UL, odpowiedni do łańcuchów holowniczych, długość: 12 m

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
złącze 1
Połączenie: gniazdo
Projekt: M12
Wersja: prosta
Blokowanie: połączenie śrubowe
Ilość biegunów 5
Kodowanie: kodowanie A
złącze 2
Połączenie: wolny koniec kabla
dane elektryczne
Napięcie robocze: maks. 48VAC / 60VDC
Prąd roboczy: maks. 4 A
konformizm
Stopień ochrony: EN 60529
Złącze: Złącze M12 x 1: IEC 61076-2-101
Palność: UL 1581; EN 60332-2-2
Bezhalogenowy: DIN VDE 0472-815
Aprobaty i Certyfikaty
Aprobata UL: cURus AWM 20549/10493 80°C 300V FT2 (kabel)
Warunki otoczenia
Temperatura otoczenia
Złącze: -40 ... 90 °C (-40... 194 °F)
Kabel, stały: -40 ... 80°C (-40... 176 °F)
Kabel elastyczny: -25 ... 80 °C (-13 ... 176 °F)
Stopień zabrudzenia 3
dane mechaniczne
Złącze wtykowe
Moment dokręcania: 0,6 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: radełkowanie wzdłużne
Cykle krycia: min 100
Ekranowanie: Tarcza umieszczona na złączu śrubowym
Stopień ochrony: IP67 / IP68 / IP69
Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 6
Średnica płaszcza: 6 mm
promień gięcia:> 10 x średnica kabla, w ruchu |> 5 x średnica kabla, zainstalowany na stałe
Szczelne dopasowanie kurtki: maks. 60 N / 100 mm
Kolor płaszcza: czarny (podobny do RAL 9005)
Liczba rdzeni: 5
Przekrój drutu: 0,34 mm 2
Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny | Drut 5: szary
Struktura rdzenia: 42 x 0,1 mm Ø
Tarcza: plecionka Cu, cynowana, krycie 85%
Długość: 12 m
Skrót kabla: Li F 9Y C11Y 5 x 0,34
Przydatność łańcucha holowniczego
Cykle łańcucha holowniczego: min 2000000
Prędkość jazdy: maks. 3 m/s
Droga przesuwu do 5 m
Przyspieszenie: maks. 5 m/s 2 materiał
Bezhalogenowy: tak
Złącze wtykowe
Połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
Korpus uchwytu: TPU, czarny
Powierzchnia styku: Au
Zapalność: V-2
Kabel
Powłoka: PUR na bazie polieteru
Izolacja żyły: PP
Odporność na promieniowanie UV: tak
Odporność chemiczna: dobra
Odporność na olej: tak
Odporność na smar chłodzący: tak
Odporność na mikroby: tak
Odporność na hydrolizę: tak
Zapalność: FT2

Uwagi
