Name: Pepperl+Fuchs 240006-0008 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 30 m Ilość pinów: 5 1 szt.
Brand: Pepperl+Fuchs
SKU: 2631457
Availability: BackOrder

Dane techniczne

Model katalogowy producenta: V15-GV4A-30M-PUR

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Złącze po stronie A: złącze żeńskie M12, proste

Złącze po stronie B: kabel, otwarte końcówki

Ilość pinów: 5

Długość kabla: 30 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 60 V/DC

Natężenie znamionowe: 4 A

Natężenie znamionowe - zaokrąglone: 4 A

Średnica zewnętrzna: 4.8 mm

Przekrój przewodu czujnika/aktuatora: 0.34 mm²

Połączenie komponentów: złącze żeńskie

Rodzaj gwintu: M12 x 1

Kodowanie: A

Powierzchnia styku: Au (złoto)

: IP67
IP68
IP69

Specyfikacja: bezhalogenowy

Minimalna temperatura: -40 °C

Maksymalna temperatura: 90 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 240006-0008

Zawartość: 1 szt.

Średnica kabla: 4.8 mm

Funkcja ładowania bezprzewodowego: Nie

Średnica kabla: 0,34 mm²

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2631457 Pepperl+Fuchs 240006-0008 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 30 m Ilość pinów: 5 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2631457 Pepperl+Fuchs 240006-0008 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 30 m Ilość pinów: 5 1 szt.

Opis

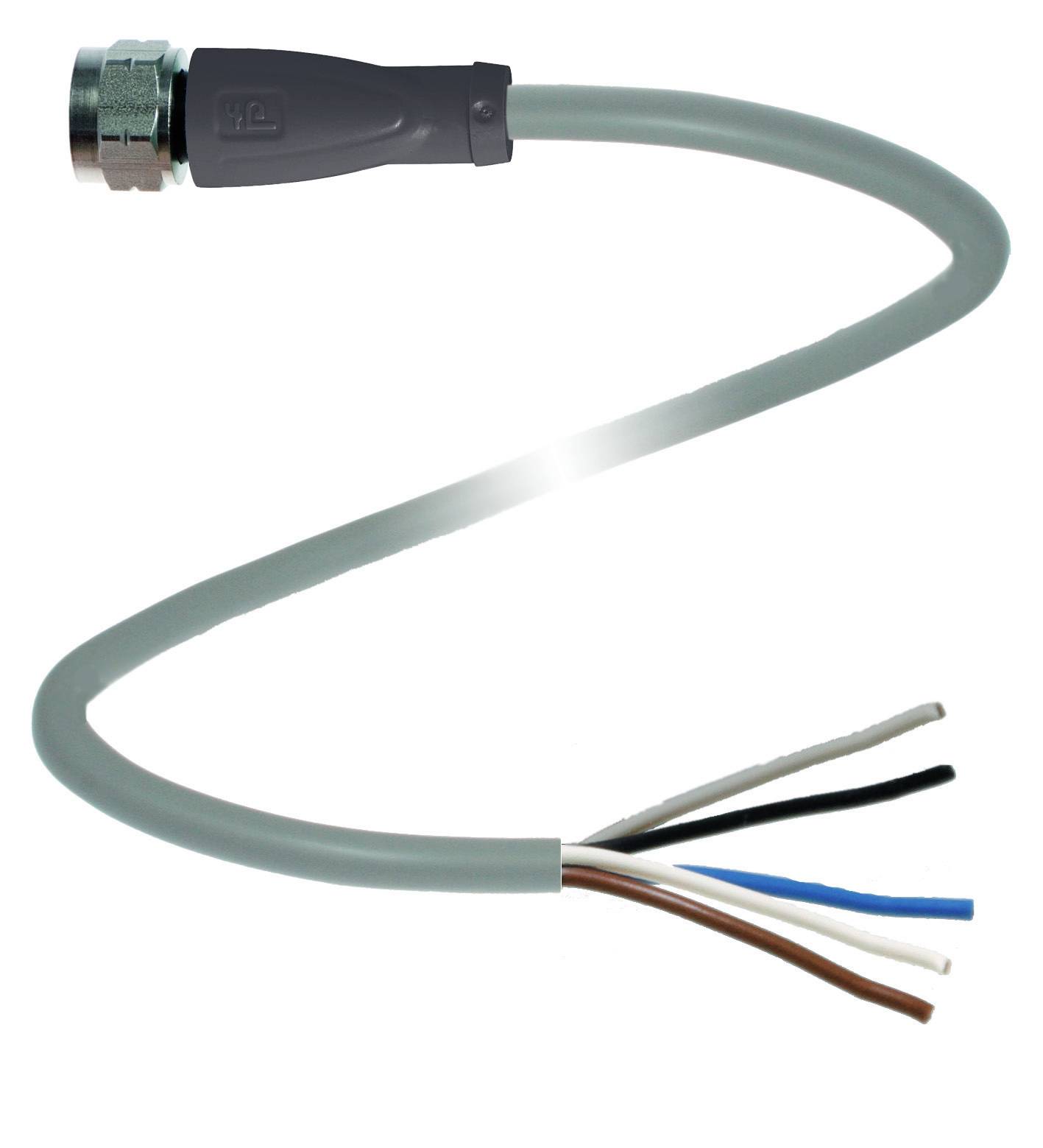

Gniazdo kablowe, M12, stal nierdzewna, długość: 30 m

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
złącze 1
Połączenie: gniazdo
Projekt: M12
Wersja: prosta
Blokowanie: połączenie śrubowe
Ilość biegunów 5
Kodowanie: kodowanie A
złącze 2
Połączenie: wolny koniec kabla
dane elektryczne
Napięcie robocze: maks. 48VAC / 60VDC
Prąd roboczy: maks. 4 A
konformizm
Stopień ochrony: EN 60529
Złącze: złącze M12 x 1: IEC 61076-2-101
Bezhalogenowy: IEC 60754-1
Warunki otoczenia
Temperatura otoczenia
Złącze: -40 ... 90 °C (-40... 194 °F)
Kabel, stały: -40 ... 80°C (-40... 176 °F)
Kabel elastyczny: -25 ... 80 °C (-13 ... 176 °F)
Stopień zabrudzenia 3
dane mechaniczne
Złącze wtykowe
Moment dokręcania: 0,6 Nm
Montaż narzędzia: nakrętka sześciokątna SW = 14 mm
Cykle krycia: min 100
Stopień ochrony: IP67 / IP68 / IP69
Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 5
Średnica płaszcza: 4,8 mm
promień gięcia:> 10 x średnica kabla, w ruchu |> 8 x średnica kabla, zainstalowany na stałe
Szczelne dopasowanie kurtki: maks. 60 N / 500 mm
Kolor płaszcza: szary (podobny do RAL 7001)
Liczba rdzeni: 5
Przekrój przewodu: 0,34 mm 2
Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny | Drut 5: szary
Struktura rdzenia: 19 x 0,15 mm Ø
Długość: 30 m
Skrót kabla: Li 9Y 11YM 5 x 0,34
Przydatność łańcucha holowniczego
Cykle łańcucha holowniczego: maks. 50 / dzień
Prędkość jazdy: maks. 0,3 m/s
Materiał
Bezhalogenowy: tak
Złącze wtykowe
Połączenie śrubowe: stal nierdzewna 1.4404 / AISI 316L (V4A)
Korpus uchwytu: TPU, czarny
Powierzchnia styku: Au
Zapalność: V-2
Kabel
Powłoka: PUR na bazie polieteru
Izolacja żyły: PP
Odporność chemiczna: dobra
Odporność na mikroby: tak
Odporność na hydrolizę: tak
