Name: Pepperl+Fuchs 240776-0009 Złącze konfekcjonowane czujnika/aktuatora proste 4 m Ilość pinów: 4, 4 1 szt.
Brand: Pepperl+Fuchs
SKU: 2630382
Availability: BackOrder

Dane techniczne

Model katalogowy producenta: V1-W-4M-PVC-V1-G

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Rodzaj złącza: proste

Złącze po stronie A: złącze żeńskie M12, kątowe

Złącze po stronie B: złącze męskie M12, proste

Ilość pinów: 4
4

Długość kabla: 4 m

Materiał osłony kabla: PVC

Napięcie znamionowe: 250 V DC/AC

Natężenie znamionowe: 4 A

Natężenie znamionowe - zaokrąglone: 4 A

Średnica zewnętrzna: 4.8 mm

Przekrój przewodu czujnika/aktuatora: 0.34 mm²

Połączenie komponentów: złącze żeńskie

Kodowanie: A

Powierzchnia styku: Au (złoto)

Maksymalny przekrój: 0.34 mm²

: IP68
IP69

Specyfikacja: o zmniejszonej palności

Minimalna temperatura: -40 °C

Maksymalna temperatura: 90 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 240776-0009

Zawartość: 1 szt.

Średnica kabla: 4.8 mm

Maksymalna średnica kabla: 4.8 mm

Zakres średnicy kabla: 4.8 mm (max)

Funkcja ładowania bezprzewodowego: Nie

Średnica kabla: 0,34 mm²

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2630382 Pepperl+Fuchs 240776-0009 Złącze konfekcjonowane czujnika/aktuatora proste 4 m Ilość pinów: 4, 4 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2630382 Pepperl+Fuchs 240776-0009 Złącze konfekcjonowane czujnika/aktuatora proste 4 m Ilość pinów: 4, 4 1 szt.

Opis

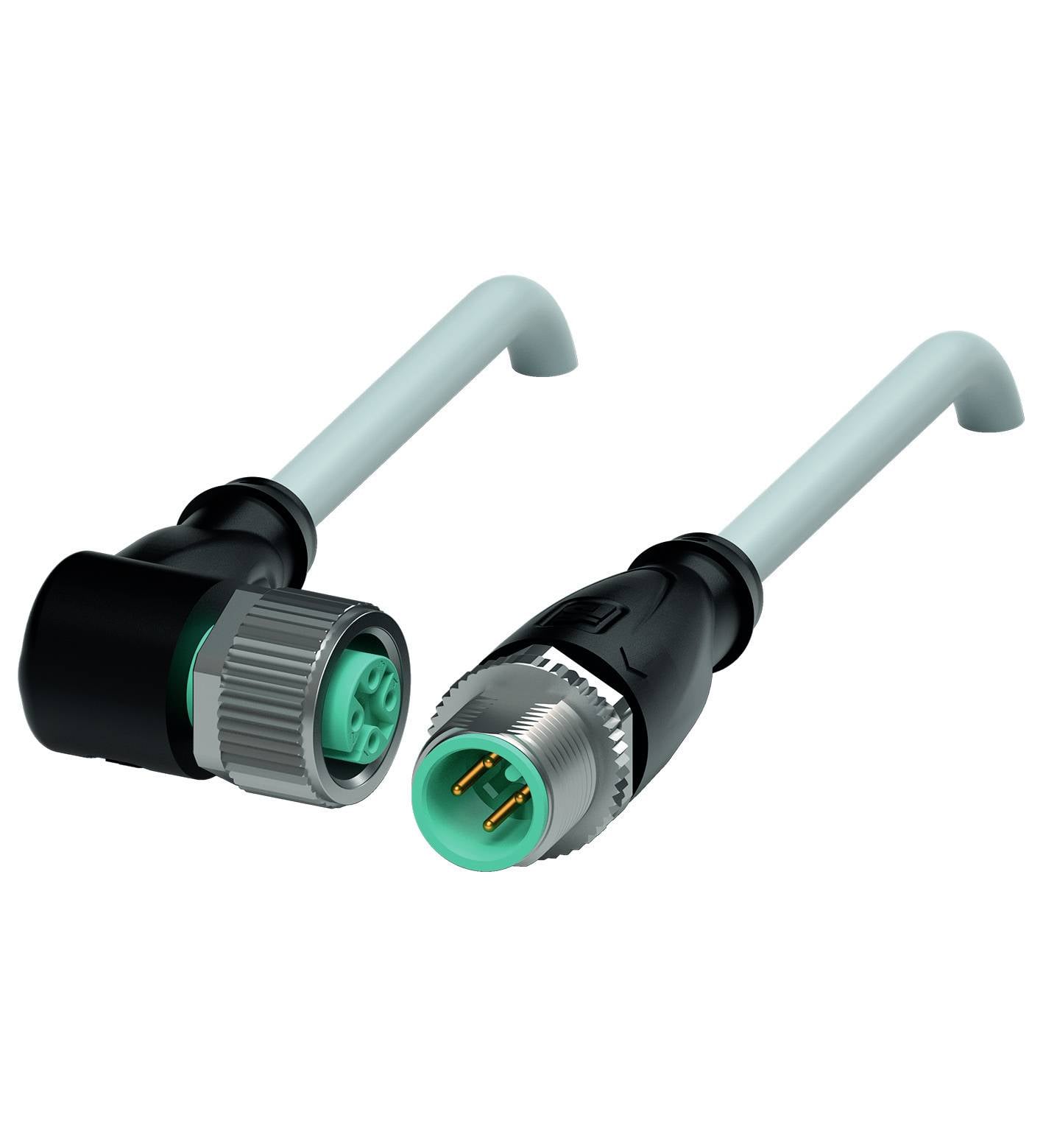

Kabel połączeniowy, M12 do M12, kabel PVC 4-pinowy, długość: 4 m

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
złącze 1
Połączenie: gniazdo
Projekt: M12
Wersja: kątowa
Blokowanie: połączenie śrubowe
Ilość biegunów: 4
Kodowanie: kodowanie A
złącze 2
Połączenie: wtyczka
Projekt: M12
Wersja: prosta
Blokowanie: połączenie śrubowe
Ilość biegunów: 4
Kodowanie: kodowanie A
dane elektryczne
Napięcie robocze: maks. 250 V AC/DC
Prąd roboczy: maks. 4 A
konformizm
Stopień ochrony: EN 60529
Złącze: Złącze M12 x 1: IEC 61076-2-101
Palność: IEC 60332-2-2
Warunki otoczenia
Temperatura otoczenia
Złącze: -40 ... 90 °C (-40... 194 °F)
Kabel, stały: -25 ... 70 °C (-13 ... 158 °F)
Kabel, ruchomy: -5 ... 70 °C +23... 158 °F)
Stopień zabrudzenia 3
dane mechaniczne
Złącze wtykowe
Moment dokręcania: 0,6 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: Radełka wzdłużna i nakrętka sześciokątna SW = 14 mm
Cykle krycia: min 100
Stopień ochrony: IP68 / IP69
Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 5
Średnica płaszcza: 4,8 mm
promień gięcia:> 10 x średnica kabla, przesunięty
Szczelne dopasowanie kurtki: maks. 80 N / 300 mm
Kolor płaszcza: szary (podobny do RAL 7001)
Liczba rdzeni: 4
Przekrój przewodu: 0,34 mm 2
Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny
Struktura rdzenia: 19 x 0,15 mm Ø
Długość: 4 m
Skrót kabla: Li Y YM 4 x 0,34
Materiał
Złącze wtykowe
Połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
Korpus uchwytu: TPU, czarny
Uszczelnienia: FKM
Powierzchnia styku: Au
Zapalność: V-2
Kabel
Płaszcz: PCW
Izolacja żył: PCV.
Palność: środek zmniejszający palność
