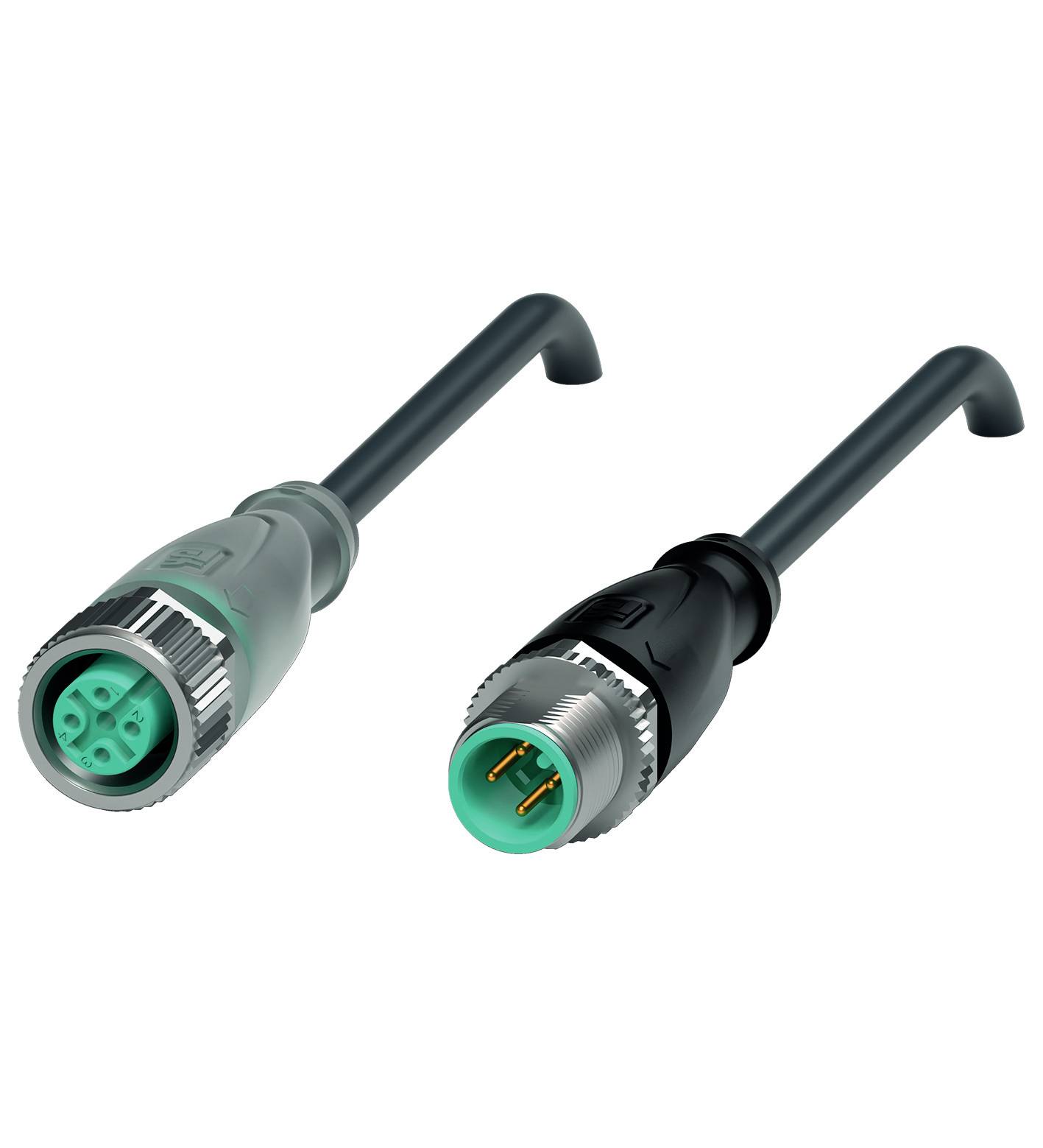

Zdjęcie poglądowe
Pepperl+Fuchs 240779-100005 Złącze konfekcjonowane czujnika/aktuatora V1-G-A2-BK5M-PUR-U-V1-G, piny: 4, 4, 5 m, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Złącze konfekcjonowane czujnika/aktuatora
Złącze po stronie A
złącze żeńskie M12, proste
Złącze po stronie B
złącze męskie M12, proste
Ilość pinów
4
4
Długość kabla
5 m
Karta katalogowa (PDF)
Liczba
Suma (199,00 zł / Sztuka)
199,00 zł
161,79 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Model katalogowy producenta
V1-G-A2-BK5M-PUR-U-V1-G
- Rodzaj produktu
Złącze konfekcjonowane czujnika/aktuatora
- Złącze po stronie A
złącze żeńskie M12, proste
- Złącze po stronie B
złącze męskie M12, proste
- Ilość pinów
4
4
- Długość kabla
5 m
- Materiał osłony kabla
PUR
- Napięcie znamionowe
24 V/DC
- Natężenie znamionowe
4 A
- Natężenie znamionowe - zaokrąglone
4 A
- Maksymalny przekrój połączenia
0.34 mm²
- Średnica zewnętrzna
4.3 mm
- Przekrój przewodu czujnika/aktuatora
0.34 mm²
- Połączenie komponentów
złącze męskie M12
- Rodzaj gwintu
M12 x 1
- Kodowanie
A
- Materiał styku
Au (złoto)
- Powierzchnia styku
Au (złoto)
IP68
IP69
- Specyfikacja
z diodą LED
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
90 °C
- Rodzaj mocowania
śrubowe
- Numer katalogowy producenta
240779-100005
- Zawartość
1 szt.
- Średnica kabla
4.3 mm
- Funkcja ładowania bezprzewodowego
Nie
- Średnica kabla
0,34 mm²
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 2631500 Pepperl+Fuchs 240779-100005 Złącze konfekcjonowane czujnika/aktuatora V1-G-A2-BK5M-PUR-U-V1-G, piny: 4, 4, 5 m, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2631500 Pepperl+Fuchs 240779-100005 Złącze konfekcjonowane czujnika/aktuatora V1-G-A2-BK5M-PUR-U-V1-G, piny: 4, 4, 5 m, 1 szt.
Opis
Kabel połączeniowy, M12 do M12, LED, długość: 5 m
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Ogólne dane
- złącze 1
- Połączenie: gniazdo
- Projekt: M12
- Wersja: prosta
- Blokowanie: połączenie śrubowe
- Ilość biegunów: 4
- Kodowanie: kodowanie A
- złącze 2
- Połączenie: wtyczka
- Projekt: M12
- Wersja: prosta
- Blokowanie: połączenie śrubowe
- Ilość biegunów: 4
- Kodowanie: kodowanie A
- Wskaźniki/kontrolki
- Zielona dioda LED: wyświetlacz operacyjny
- Żółta dioda LED: wyświetlacz funkcji Pin 4
- dane elektryczne
- Napięcie robocze: maks. 24 V DC -20% / +25%
- Prąd roboczy: maks. 4 A
- konformizm
- Stopień ochrony: EN 60529
- Złącze: złącze M12 x 1: IEC 61076-2-101
- Palność: UL 1581; EN 60332-2-2
- Bezhalogenowy: IEC 60754-1
- Aprobaty i Certyfikaty
- Aprobata UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
- Numer pliku UL: E231213
- Warunki otoczenia
- Temperatura otoczenia
- Złącze: -40 ... 90 °C (-40... 194 °F)
- Kabel, stały: -40 ... 80°C (-40... 176 °F)
- Kabel elastyczny: -20 ... 80 °C (-4 ... 176 °F)
- Stopień zabrudzenia 3
- dane mechaniczne
- Złącze wtykowe
- Moment dokręcania: 0,6 Nm
- Ochrona przed wibracjami: dostępna
- Montaż narzędzia: Radełka wzdłużna i nakrętka sześciokątna SW = 14 mm
- Cykle krycia: min 100
- Stopień ochrony: IP68 / IP69
- Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 6
- Średnica płaszcza: 4,3 mm
- promień gięcia:> 10 x średnica kabla, ruchoma |> 5 x średnica kabla, zainstalowany na stałe
- Szczelne dopasowanie kurtki: maks. 80 N / 300 mm
- Kolor płaszcza: czarny (podobny do RAL 9005)
- Liczba rdzeni: 4
- Przekrój przewodu: 0,34 mm 2
- Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny
- Struktura rdzenia: 42 x 0,1 mm Ø
- Długość: 5 m
- Skrót kabla: Li 9Y 11Y 4 x 0,34
- Przydatność łańcucha holowniczego
- Cykle łańcucha holowniczego: co najmniej 5000000
- Prędkość jazdy: maks. 3,3 m/s
- Droga przesuwu do 5 m
- Przyspieszenie: maks. 5 m/s 2
- Cykle skrętne: min 1 000 000
- Naprężenie skręcające: ±180°/m
- Materiał
- Wolność LABS: tak
- Bezhalogenowy: tak
- Złącze wtykowe
- Połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
- Korpus uchwytu: TPU, przezroczysty/czarny
- Uszczelnienia: FKM
- Powierzchnia styku: Au
- Zapalność: V-2
- Kabel
- Powłoka: PUR na bazie polieteru
- Izolacja żyły: PP
- Odporność na promieniowanie UV: tak
- Odporność chemiczna: dobra
- Odporność na olej: tak
- Odporność na smar chłodzący: tak
- Odporność na mikroby: tak
- Odporność na hydrolizę: tak
- Zapalność: FT2
Uwagi
Produkt kierowany jest dla Przedsiębiorców
