Name: Pepperl+Fuchs 317169 Złącze konfekcjonowane czujnika/aktuatora V31-GM-OR2M-POC-V1-G, piny: 4, 4, 2 m, 1 szt.
Brand: Pepperl+Fuchs
SKU: 2631444
Availability: BackOrder

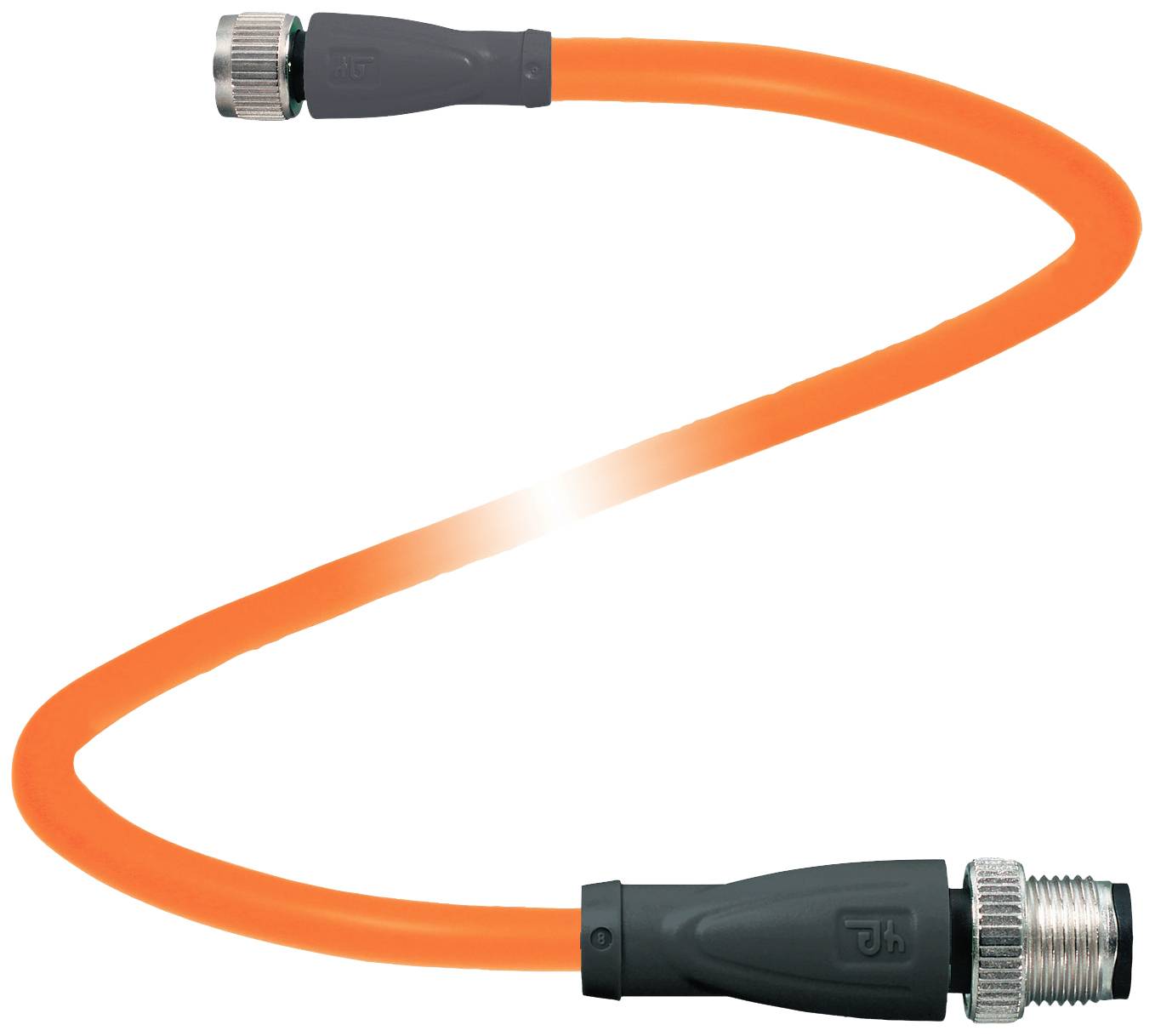

Elastyczny, pomarańczowy wąż z metalowymi złączkami na obu końcach. Wąż jest lekko falisty.

Zdjęcie poglądowe

Rodzaj produktu

Złącze konfekcjonowane czujnika/aktuatora

Złącze po stronie A

złącze żeńskie M8, proste

Złącze po stronie B

złącze męskie M12, proste

Ilość pinów

Długość kabla

2 m

Karta katalogowa (PDF)

Dostawa w czw. 10.12

Liczba

Sztuki

Suma (169,00 zł / Sztuka)

169,00 zł

137,40 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Model katalogowy producenta: V31-GM-OR2M-POC-V1-G

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Złącze po stronie A: złącze żeńskie M8, proste

Złącze po stronie B: złącze męskie M12, proste

Ilość pinów: 4
4

Długość kabla: 2 m

Materiał osłony kabla: POC

Napięcie znamionowe: 30 V DC/AC

Natężenie znamionowe: 3 A

Natężenie znamionowe - zaokrąglone: 3 A

Kodowanie: A

: IP67
IP68
IP69

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 317169

Zawartość: 1 szt.

Średnica kabla: 4.8 mm

Funkcja ładowania bezprzewodowego: Nie

Średnica kabla: 0,34 mm²

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2631444 Pepperl+Fuchs 317169 Złącze konfekcjonowane czujnika/aktuatora V31-GM-OR2M-POC-V1-G, piny: 4, 4, 2 m, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2631444 Pepperl+Fuchs 317169 Złącze konfekcjonowane czujnika/aktuatora V31-GM-OR2M-POC-V1-G, piny: 4, 4, 2 m, 1 szt.

Opis

Przewód połączeniowy gniazdo M8 do wtyku M12 kodowanie A, 4-pinowy, przewód TPE odporny na spoiny spawalnicze, pomarańczowy, długość: 2 m

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
złącze 1
Połączenie: gniazdo
Wzór: M8
Wersja: prosta
Blokowanie: połączenie śrubowe
Ilość biegunów: 4
Kodowanie: kodowanie A
złącze 2
Połączenie: wtyczka
Projekt: M12
Wersja: prosta
Blokowanie: połączenie śrubowe
Ilość biegunów: 4
Kodowanie: kodowanie A
dane elektryczne
Napięcie robocze: maks. 30 V AC/DC
Prąd roboczy: maks. 3 A
konformizm
Stopień ochrony: EN 60529
Połączenie wtykowe: złącze M12 x 1: IEC 61076-2-101 | Złącze M8 x 1: IEC 61076-2-104
Palność: IEC 60332-1-2, ISO 14572, ISO 6722
Bezhalogenowy: IEC 60754-2
Odporność na hydrolizę: ISO 6722
Odporność na olej: ISO 14572
Warunki otoczenia
Temperatura otoczenia
Złącze: -40 ... 90 °C (-40... 194 °F)
Kabel, stały: -40 ... 120 °C (-40... 248 °F) przez 20000 godzin | -40... 150 °C (-40... 302°F) przez 3000 godzin
Kabel, ruchomy: -15 ... 120 °C 5 ... 248 °F) przez 20000 godzin | -15 ... 150 °C 5 ... 302°F) przez 3000 godzin
Stopień zabrudzenia 3
dane mechaniczne
złącze 1
Moment dokręcania: 0,4 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: radełkowanie wzdłużne
Cykle krycia: min 100
Stopień ochrony: IP67
złącze 2
Moment dokręcania: 0,6 Nm
Ochrona przed wibracjami: dostępna
Montaż narzędzia: radełkowanie wzdłużne
Cykle krycia: min 100
Stopień ochrony: IP67 / IP68 / IP69
Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 5
Średnica płaszcza: 4,8 mm
promień gięcia:> 10 x średnica kabla, ruchoma |> 10 x średnica kabla, zainstalowany na stałe
Szczelne dopasowanie kurtki: maks. 50 N / 300 mm
Kolor płaszcza: pomarańczowy (podobny do RAL 2003)
Liczba rdzeni: 4
Przekrój drutu: 0,34 mm 2
Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny
Struktura rdzenia: 19 x 0,16 mm Ø
Długość: 2 m
Skrót kabla: Li 7Y 41X 4 x 0,34
Przydatność łańcucha holowniczego
Cykle skrętne: min 300000
Naprężenie skręcające: ± 360 °/30 cm
Materiał
Wolność LABS: tak
Bezhalogenowy: tak
Złącze wtykowe
Połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
Korpus uchwytu: TPU, czarny
Powierzchnia styku: Au
Zapalność: V-2
Kabel
Płaszcz: POC
Izolacja żyły: ETFE
Odporność na odpryski potu: tak
Odporność na odpryski spawalnicze: tak
Odporność na olej: tak
Odporność na hydrolizę: tak
Palność: środek zmniejszający palność
Sieć molekularna: tak
