Name: Phoenix Contact 1422852 Złącze męskie SACC-M12FS-5CT-CM SH, 1 szt.
Brand: Phoenix Contact
SKU: 2209240
Availability: BackOrder

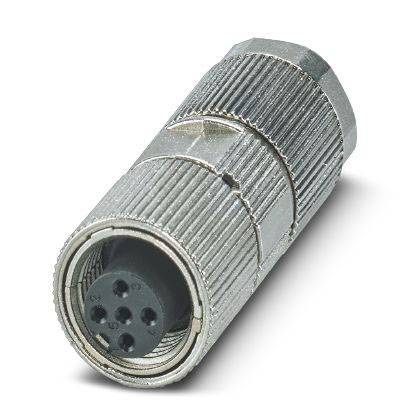

Przedstawiono cylindryczny, metalowy wtyk z wieloma stykami, co jest typowym wzorcem stosowanym w złączach przemysłowych lub elektronicznych.

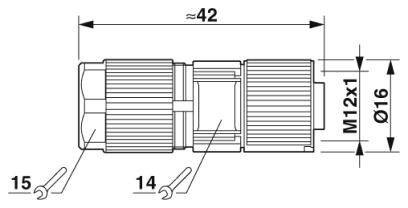

Rysunek techniczny złącza wtykowego o następujących wymiarach: długość ok. 42 mm, gwint M12x1, średnica Ø16 mm, narzędzia 14 i 15.

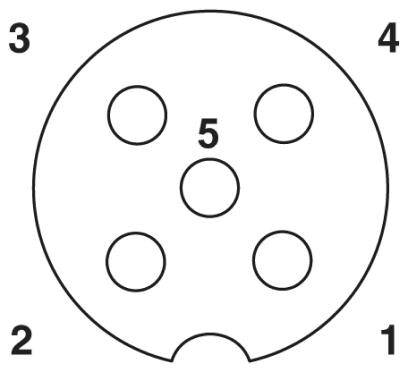

Okrągły złącze z pięcioma numerowanymi pinami w układzie 5-pinowym DIN. Piny są oznaczone numerami od 1 do 5.

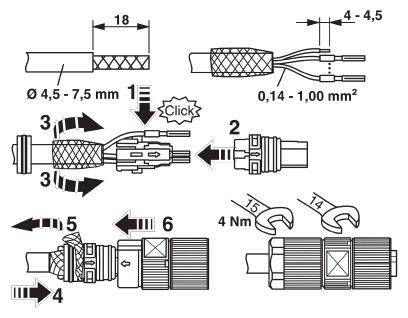

Instrukcja montażu wtyczki: Zdejmij izolację z przewodu, włóż wkładki styków przez zatrzaśnięcie, dokręć śruby momentem 4 Nm.

1/4

Rodzaj produktu

Złącze męskie

Rodzaj złącza

złącze żeńskie proste

Łączna ilość styków

Połączenie komponentów

zacisk

Zawartość

1 szt.

Karta katalogowa (PDF)

Dostawa w pt. 30.10

289 Sztuki

Liczba

Sztuki

Suma (139,00 zł / Sztuka)

139,00 zł

113,01 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Nakrętka klucza 15 mm
Średnica zewnętrzna przewodu 4,5 mm... 7,5 mm
Cykle łączenia: ≥ 100
Materiał nośny PA 6.6
Klasa palności wg UL 94: V0
Kategoria przepięcia III
Stopień zabrudzenia 3
Materiał uszczelnienia: FKM
Rezystancja izolacji: 100 MΩ
Kodowanie: A - standard
Normy/przepisy: Złącze wtykowe M12 IEC 61076-2-101; wstrząs, Vibration EN 50155:2001
Materiał Moletka: Cynk odlewany ciśnieniowo, niklowany

Model katalogowy producenta: SACC-M12FS-5CT-CM SH

Rodzaj produktu: Złącze męskie

Rodzaj złącza: złącze żeńskie proste

Łączna ilość styków: 5

Połączenie komponentów: zacisk

Zawartość: 1 szt.

Maksymalna temperatura: +85 °C

Minimalna temperatura: -40 °C

Numer katalogowy producenta: 1422852

Ilość styków: 5

Długość produktu: 42 mm

Średnica produktu: 16 mm

Zgodne z RoHS: Tak

: IP65
IP67

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209240 Phoenix Contact 1422852 Złącze męskie SACC-M12FS-5CT-CM SH, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209240 Phoenix Contact 1422852 Złącze męskie SACC-M12FS-5CT-CM SH, 1 szt.

Opis

Niezwykle kompaktowy dzięki małej przestrzeni przyłączeniowej i dużej gęstości styków. Bezpieczne użytkowanie w terenie dzięki wysokim zabezpieom. Zautomatyzowane przetwarzanie.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
